IGBT過流保護電路

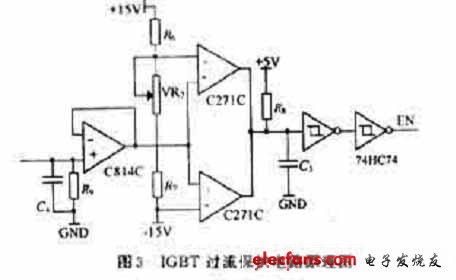

IGBT過流保護電路如下圖所示，本電路可用于中頻加熱系統。其中運放C814組成電壓跟隨器，其輸入是來自電流互感器的輸出，兩個電壓比較器C271組成窗口電壓比較器，比較器的輸出經施密特反相器連接到與門的輸入端。當IGBT沒有過流時，C814的輸入電壓比較低，窗口電壓比較器輸出為高電平，因此EN信號為高電平，使IGBT驅動信號有效，反之，當IGBT過流時，EN信號變?yōu)榈碗娖剑怄i了IGBT驅動信號而使IGBT關斷，調節電位器 VR2，可以改變過流閾值的大小。

閱讀全文
