在日常生活中,電網電壓的突然升高將損壞家用電器設備,而本例應用電路可以在電網電壓升高的瞬間,快速切斷電器的電源,保護電器免受損壞,應用電路如圖所示.

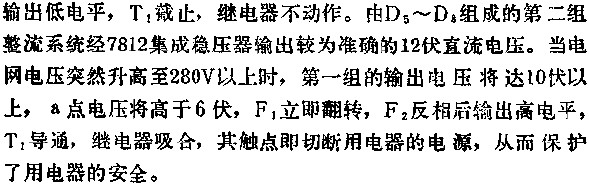

圖示線路在電網電壓正常時,變壓器次極電壓一組為7V,整流濾波后的直流電壓為8V左右,圖中A點電位低于6V,F1輸出高電平,F2反相

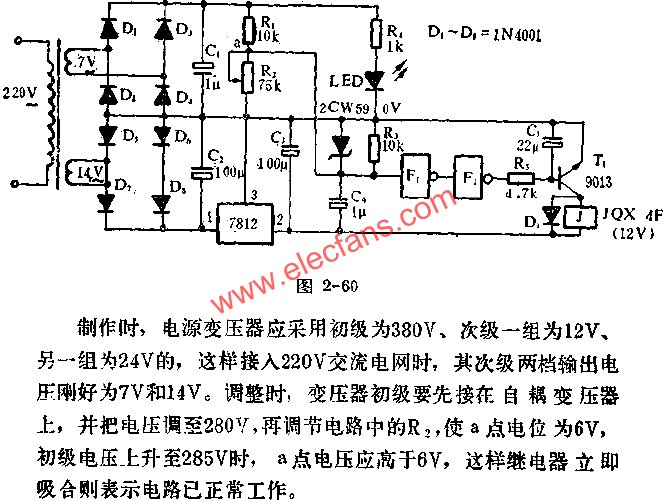

反相器組成家電超壓自動保護器電路圖
- 保護器(32515)
