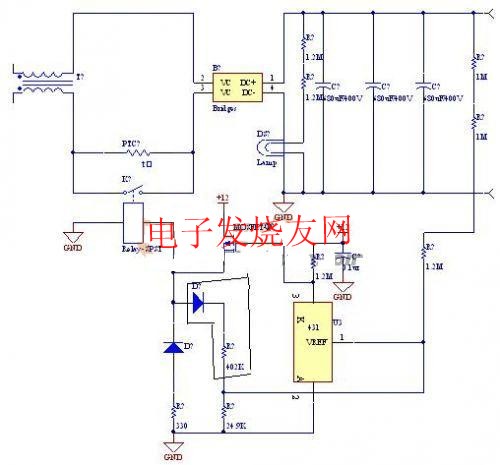

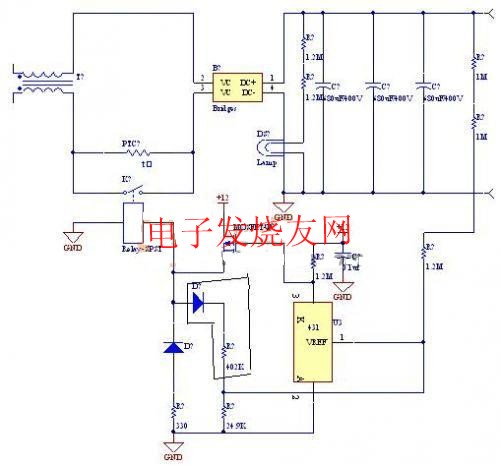

看到這樣一個電路，想問畫框部分怎么個工作原理是什么，又有著怎么樣的做用?

　　powercheng：首先是保護作用。

　　當達到一定電壓的時候，就短路掉PTC。然后繼續整流。

　　如果不這樣，就是直接對后面幾個電容直接充電，電流尖峰會很厲害。

　　先讓電壓上升，上升至一定量，如80%，然后繼電器動作。

　　至于這個限值，就通過431來調節了。

　　當然這個原理大家都比較熟悉了。那么我們有時看到別人的電路里加了畫框的部分，覺得那部分是可加可不加的，會不會有什么考慮呢??

　　米老鼠：我的的觀點認為是給控制電路增加一個回差功能，提高電路穩定性。

　　比如在開機的時候，設定電容兩端電壓到達200V的時候，繼電器吸合，短路熱敏電阻

　　在繼電器吸合之后，也就是FET導通的時候，會有一個電壓從12V流過FET和圈內二極管和圈內電阻，最終加在431的REF端，提高REF端的電位，從而降低FET關斷點的控制電壓。

　　如果沒加的時候，理想狀態是200V繼電器吸合，那么電壓為199.9V，繼電器就會斷開，如果電壓一直在這個點附近波動，就會使繼電器來回的吸合斷開。

　　但是加了圈內的這個回差網絡，假設這個回差網絡的回差范圍為20V，那么會等電壓低于180V之后才使FET斷開，然后高于200V才吸合，低于180V才斷開，這樣繼電器就不會亂跳來跳去。

　　earthworm：方框內的元器件 是施加正反饋回來給431，與431內部運放組成施密特觸發電路。正如米兄所言，為了使繼電器的關斷和吸合不敏感于母線電壓，故使用施密特來限制。大家都知道，對于電壓源型整流方式，母線電壓的紋波大，特別是整流所接負載較小時。

　　powercheng：總的來說，畫框部分其實還是保護電路。

　　由于母線上的電容容值太大，整個機器功率很大。

　　所以，開通瞬間，電流是很大很大的。

　　有的要求緩慢達到母線電壓的80%左右再完全短路那個電阻。

　　硬件部分就是這么做的，當然還有一部分是DSP完成的。

　　另外在電壓上升到一定量的時候短掉PTC，不短接它會有什么影響?

　　earthworm：如果不短接，所有的電流都流經此NTC，造成無必要的浪費。

　　此NTC的作用只是限制上電時的浪涌電流，上電完畢，即可短接此NTC。

　　此外不能頻繁上電，否則NTC將不起作用。

　　cheng111：小功率的電源可能還可以正常工作，前提是電阻的溫度不高，而且電源的效率低。

　　一般是輸出有了一點后就沒有了。電源模塊工作不了。

　　另外，電路中的關斷值是如何計算出來的呢?

　　on_the_way_li：等繼電器工作后，你假設基準到2.5V了，它的電流為上面兩路電流之后，你就能算出來了。
