本文闡述了一種基于SIM100 GPRS無線數據傳輸模塊和LR100控制處理模塊的電力無線抄表系統解決方案。該方案通過GPRS網絡實現對電力抄表系統的數據傳輸和智能控制，并以GSM作為數據備用通道，解決了網絡的不穩定性導致的數據丟失或延時問題。

GPRS網絡的工業化應用解決了電力系統對智能抄表控制系統的通信需求，相比于傳統的專用網絡，其覆蓋性和成本更加適合于工業應用，本文提出了基于SIMCOM公司的無線傳輸模塊SIM100和武漢蘭瑞公司LR100控制模塊的GPRS無線抄表系統實施方案。

該系統的設計考慮到電表和抄表服務器端(數據服務器)的數據通訊要求，電表和抄表服務器端采用有限透明傳輸模式，即LR100智能控制模塊對數據進行有限過濾和分析處理，避免冗余和分辨出指令信息。通訊方式采用通過SIMCOM SIM100模塊建立通過移動通信網關的無線通信鏈路，可以進行基于TCP/IP和UDP/IP數據傳輸?；贚R100的容錯機制和GSM備用通道模式，彌補了由于GPRS網絡的不穩定性帶來的影響。

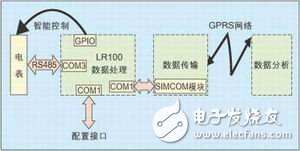

硬件實現

1. LR100模塊

實現對數據的有限透明傳輸和電表的智能控制，模塊接收服務器端通過數據傳輸模塊到達的數據，經過分析，查詢指令經RS485接口傳輸給電表，控制指令通過控制I/O對電表智能控制。電表接收到查詢命令后，反饋相關信息，信息到達數據處理模塊后，模塊按事先配置的參數進行處理，需要回送到服務器的數據經數據傳輸模塊傳輸，并根據電表反饋進行智能控制和報警處理。

2. 三個串口分配

串口1 ——提供參數配置，通過對PC機上的配置軟件進行通信對系統的參數進行配置。主要是對抄表服務器端的IP地址、端口號、通訊協議(TCP/UDP)等進行設置，以提供LR100系統軟件初始化時的參數。

串口2 ——提供對SIM100 GPRS模塊的通信，通過標準的AT指令和擴展指令與模塊進行通信，模塊的硬件接口通過與LR100擴展電路板連接。這樣實現了對SIM100 GPRS模塊的數據(基于短信或GPRS)傳輸和接收。

串口3——提供選擇進行RS232/485通信，主要實現了對電表的數據通信，實現終端的數據響應。

3. GPIO

LR100提供的GPIO來實現對電表的智能控制，通過中間電路控制實現電表的報警和斷電等智能處理。由于GPIO的端口充裕和簡潔的程序控制實現使后續擴展更方便。
