1.直通線的制作
直通線主要用于把 PC 和 HUB（普通路由器、無線 AP 等）相連，以及 HUB 與以太 網接口相連。比如，對于幾臺電腦一起共用一個小區寬帶的，所有需要用到的網 線（PC 與 HUB 或者路由器相連，HUB 或者路由器與小區寬帶接口相連），都屬于 這種情況。
1.用雙絞線網線鉗把五類雙絞線的一端剪齊（最好先剪一段符合布線長度要求的 網線），然后把剪齊的一端插入到網線鉗用于剝線的缺口中。注意網線不能彎， 直插進去，直到頂住網線鉗后面的擋位，稍微握緊壓線鉗慢慢旋轉一圈（無需擔 心會損壞網絡里面芯線的包皮，因?yàn)閯兙€的兩刀之間留有一定距離，這距離通常 就是里面 4 對芯線的直徑），讓刀口劃開雙絞線的保護膠皮，拔下膠皮。
2.剝除外包皮即可見到雙絞線的 4 對 8 條芯線，并且可以看到每對的顏色都不同。 每對纏繞的兩根芯線是由一種染有相應顏色的芯線加上一條只染有少許相應顏 色的白色相間芯線組成。
先把 4 對芯線一字并排排列，然后再把每對芯線分開，并按從左到右：白橙、橙、 白綠、藍、白藍、綠、白棕、棕的順序排列（這種排列稱為 568B 排序）。然后 用網線鉗垂直于芯線排列方向剪齊。
3.左手水平握住水晶頭，然后把剪齊、并列排列的 8 條芯線對準水晶頭開口并排 插入水晶頭中，注意一定要使各條芯線都插到水晶頭的底部，不能彎曲。
4. 確認所有芯線都插到水晶頭底部后，即可將插入網線的水晶頭直接放入網線 鉗壓線缺口中。水晶頭放好后即可壓下網線鉗手柄，一定要使勁，使水晶頭的插 針都能插入到網線芯線之中，與之接觸良好。
至此，這個 RJ-45 頭就壓接好了。按照相同的方法、同樣的排線順序制作雙絞線 的另一端水晶頭，要注意的是芯線排列順序一定要與另一端的順序完全一樣，這 樣整條網線的制作就算完成了。

2.交叉線的制作
交叉線主要適用于 ADSL MODEM 和集線器 HUB 的連接，以及兩臺計算機直接通過 網卡相互連接。有些朋友想將家里的兩臺 PC 連接起來組成一個小局域網，還有 ADSL MODEM 和 HUB 的連接，都屬于這一情況。
交叉線的制作和直通線的基本步驟是一樣的，所不同的就是芯線的排列規則了， 并且兩個頭的排列規則也不一樣。一頭與直通線一樣，從左到右依次是：白橙、 橙、白綠、藍、白藍、綠、白棕、棕，另一頭的排列規則為：白綠、綠、白橙、 藍、白藍、橙、白棕、棕（這種排序稱這 568A 排序）。（綠橙換位）
兩端都做好水晶頭后可以用網線測試儀進行測試，如果測試儀上 8 個指示燈都依 次為綠色閃過，證明網線制作成功。如果出現任何一個燈為紅燈或黃燈，都證明 存在斷路或都接觸不良現象。

網線水晶頭的接法:
制作線的時候，有一個一般性的原則就是： 同類（連接線的兩端是同一種設備）交叉（做交叉線） 異類（連接線的兩端是不同的設備）平行（作平行線）
交叉線的做法是：一頭采用 568A 標準，一頭采用 568B 標準 平行線的做法是：兩頭采用同樣的標準（同為 568A 標準或 568B 標準）
注：
568A 標準：白綠，綠，白橙，藍，白藍，橙，白棕，棕 568B 標準：白橙，橙，白綠，藍，白藍，綠，白棕，棕
例：雙機互連，是做交叉線:一頭采用 568A 標準，一頭采用 568B 標準； 做水晶頭時，使水晶頭的彈片朝外，入線口朝下，從左到右，遵循上面 的線序，充分插入線（以在水晶頭的頂部看到雙絞線的銅心為標準），然后用網 線鉗夾一下，就可以了！

一、制作工具與材料? ：
在制作的過程中，我們必須要用到一些制作的輔助工具和材料。在此，我們 先為大家介紹一些這些工具和材料。在制作的工程中，最重要的工具當然就是壓 線鉗了，當然這個壓線鉗的工具不僅僅是壓線自用，鉗上還具備著很多“好本 領”。

?

壓線鉗目前市面上有好幾種類型，而實際的功能以及操作都是大同小異，我 們就以上圖的一把為例，該工具上有三處不同的功能。

在壓線鉗的最頂部的是壓線槽，壓線槽供提供了三種類型的線槽，分別為 6P、8P 以及 4P，中間的 8P 槽是我們最常用到的 RJ-45 壓線槽，而旁邊的 4P 為 RJ11 電話線路壓線槽。

?
在壓線鉗 8P 壓線槽的背面，我們可以看到呈齒狀的模塊，主要是用于把水 晶頭上的 8 個觸點壓穩在雙絞線之上。

?

最前端是剝線口,刀片主要是起到切斷線材

我們局域網內組網所采用的網線，使用最為廣泛的為雙絞線（Twisted-Pair Cable；TP），雙絞線是由不同顏色的 4 對 8 芯線組成，每?jī)蓷l按一定規則絞織 在一起，成為一個芯線對。作為以太局域網最基本的連接、傳輸介質，人們對雙 絞網線的重視程度是不夠的，總認為它無足輕重，其實做過網絡的人都知道絕對 不是這樣的，相反它在一定程度上決定了整個網絡性能。這一點其實我們很容易 理解，一般來說越是基礎的東西越是取著決定性的作用。雙絞線作為網絡連接的 傳輸介質，將來網絡上的所有信息都需要在這樣一個信道中傳輸，因此其作用是 十分重要的，如果雙絞線本身質量不好，傳輸速率受到限制，您說即使其它網絡 設備的性能再好，傳輸速度再高又有什么用呢？因?yàn)殡p絞線已成為整個網絡傳輸 速度的一個瓶頸。它一般有屏蔽（Shielded Twicted-Pair STP）與非屏蔽 （Unshielded Twisted-Pair UTP）雙絞線之分，屏蔽的當然在電磁屏蔽性能方 面比非屏蔽的要好些，但價格也要貴些。

雙絞線按電氣性能劃分的話，可以劃分為：三類、四類、五類、超五類、六 類、七類雙絞線等類型，數字越大，也就代表著級別越高、技術越先進、帶寬也 越寬，當然價格也越貴了。三類、四類線目前在市場上幾乎沒有了，如果有，也 不是以三類或四類線出現，而是假以五類，甚至超五類線出售，這是目前假五類 線最多的一種。目前在一般局域網中常見的是五類、超五類或者六類非屏蔽雙絞 線。屏蔽的五類雙絞線外面包有一層屏蔽用的金屬膜，它的抗干擾性能好些，但 應用的條件比較苛刻，不是用了屏蔽的雙絞線，在抗干擾方面就一定強于非屏蔽 雙絞線。屏蔽雙絞線的屏蔽作用只在整個電纜均有屏蔽裝置，并且兩端正確接地 的情況下才起作用。所以，要求整個系統全部是屏蔽器件，包括電纜、插座、水 晶頭和配線架等，同時建筑物需要有良好的地線系統。事實上，在實際施工時， 很難全部完美接地，從而使屏蔽層本身成為最大的干擾源，導致性能甚至遠不如 非屏蔽雙絞線 UTP。所以，除非有特殊需要，通常在綜合布線系統中只采用非屏 蔽雙絞線。
雙絞線作為一種價格低廉、性能優良的傳輸介質，在綜合布線系統中被廣泛應用 于水平布線。雙絞線價格低廉、連接可靠、維護簡單，可提供高達 1000Mbps 的 傳輸帶寬，不僅可用于數據傳輸，而且還可以用于語音和多媒體傳輸。目前的超 五類和六類非屏蔽雙絞線可以輕松提供 155Mbps 的通信帶寬，并擁有升級至千兆 的帶寬潛力，因此，成為當今水平布線的首選線纜。

RJ-45 接口沒有被壓線之前金屬觸點凸出在外

RJ-45 插頭之所把它稱之為“水晶頭”，主要是因?yàn)樗耐獗砭К撏噶恋脑?因而得名的。RJ-45 接口是連接非屏蔽雙絞線的連接器，為模塊式插孔結構。如 上圖所示，RJ-45 接口前端有 8 個凹槽，簡稱 8P（Position），凹槽內的金屬接 點共有 8 個，簡稱 8C（Contact），因而也有 8P8C 的別稱。

在市場上十分常見的二叉式 RJ-45 接口

從側面觀察 RJ-45 接口，可以看到平行排列的金屬片，一共有 8 片，每片金 屬片前端都有一個突出透明框的部分，從外表來看就是一個金屬接點，按金屬片 的形狀來劃分，又有“二叉式 RJ-45”以及“三叉式 RJ-45”接口之分。二叉式 的金屬片只有兩個側刀，三叉式的金屬片則有三個側刀。金屬片的前端有一小部 分穿出 RJ-45 的塑料外殼，形成與 RJ-45 插槽接觸的金屬腳。在壓接網線的過程 中，金屬片的側刀必須刺入雙絞線的線芯，并與線芯總的銅質導線內芯接觸，以 聯通整個網絡。一般地，叉數目越多，接觸的面積也越大，導通的效果也越明顯， 因此三叉式的接口比二叉式接口更適合高速網絡。

水晶頭也有幾種檔次之分，有帶屏蔽的也有不帶屏蔽的等等，一般地說質量 比較好的價錢也就是 5 角左右，當然買一個兩個的話價錢肯定不能便宜下來。在 選購時應該盡量避免貪圖便宜，否則水晶頭的質量得不到保證。主要體現在它的
接觸探針是鍍銅的，容易生銹，造成接觸不良，網絡不通。質量差的還有一點明 顯表現為塑料扣位不緊（通常是變形所致），也很容易造成接觸不良，網絡中斷。 水晶頭雖小，但在網絡的重要性一點都不能小看，在許多網絡故障中就有相當一 部分是因?yàn)樗ь^質量不好而造成的。

二、直通線（也稱作正絞線）制作全過程圖解：

第一步? ：我們首先利用壓線鉗的剪線刀口剪裁出計劃需要使用到的雙絞線 長度。
?

第二步? ：我們需要把雙絞線的灰色保護層剝掉，可以利用到壓線鉗的剪線 刀口將線頭剪齊，再將線頭放入剝線專用的刀口，稍微用力握緊壓線鉗慢慢旋轉， 讓刀口劃開雙絞線的保護膠皮。

把一部分的保護膠皮去掉。在這個步驟中需要注意的是，壓線鉗擋位離剝線 刀口長度通常恰好為水晶頭長度，這樣可以有效避免剝線過長或過短。若剝線過 長看上去肯定不美觀，另一方面因網線不能被水晶頭卡住，容易松動；若剝線過 短，則因有保護層塑料的存在，不能完全插到水晶頭底部，造成水晶頭插針不能 與網線芯線完好接觸，當然也會影響到了線路的質量。

剝除灰色的塑料保護層之后即可見到雙絞線網線的 4 對 8 條芯線，并且可以 看到每對的顏色都不同。每對纏繞的兩根芯線是由一種染有相應顏色的芯線加上 一條只染有少許相應顏色的白色相間芯線組成。四條全色芯線的顏色為：棕色、橙色、綠色、藍色。 每對線都是相互纏繞在一起的，制作網線時必須將 4 個線 對的 8 條細導線逐一解開、理順、扯直，然后按照規定的線序排列整齊。
說到這里，筆者要說明一下的接線標準，其中雙絞線的制作方式有兩種國際 標準，分別為 EIA/TIA568A 以及 EIA/TIA568B。而雙絞線的連接方法也主要有兩 種，分別為直通線纜以及交叉線纜。簡單地說，
直通線就是水晶頭兩端都同時采用 T568A 標準或者 T568B 的接法，而交叉線則是水晶頭一端采用 T586A 的標準制作，而另一端則采用 T568B 標準制作，即 A 水晶頭的 1、2 對應 B 水晶頭的 3、6，而 A 水晶頭的 3、 6 對應 B 水晶頭的 1、2。

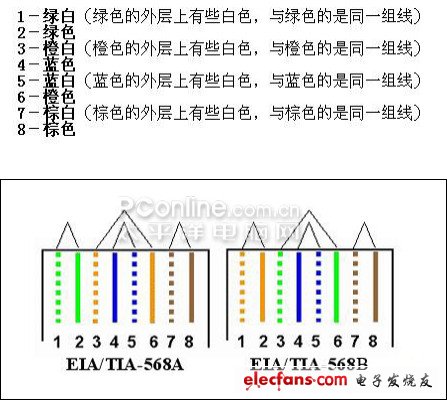

T568A 標準描述的線序從左到右依次為：

T568B 標準描述的線序從左到右依次為：

而在什么情況該做成直通線纜，而交叉線纜又該用在什么場合呢？接下來， 筆者為大家簡單列舉一下。

第三步? ：我們需要把每對都是相互纏繞在一起的線纜逐一解開。解開后則根據 需要接線的規則把幾組線纜依次地排列好并理順，排列的時候應該注意盡量避免 線路的纏繞和重疊。

把線纜依次排列并理順之后，由于線纜之前是相互纏繞著的，因此線纜會有 一定的彎曲，因此我們應該把線纜盡量扯直并盡量保持線纜平扁。

把線纜扯直的方法也十分簡單，利用雙手抓著線纜然后向兩個相反方向用 力，并上下扯一下即可。

第四步? ：我們把線纜依次排列好并理順壓直之后，應該細心檢查一遍，之 后利壓線鉗的剪線刀口把線纜頂部裁剪整齊，需要注意的是裁剪的時候應該是水 平方向插入，否則線纜長度不一會影響到線纜與水晶頭的正常接觸。若之前把保 護層剝下過多的話，可以在這里將過長的細線剪短，保留的去掉外層保護層的部 分約為 15mm 左右，這個長度正好能將各細導線插入到各自的線槽。如果該段留 得過長，一來會由于線對不再互絞而增加串?dāng)_，二來會由于水晶頭不能壓住護套 而可能導致電纜從水晶頭中脫出，造成線路的接觸不良甚至中斷。

?
裁剪之后，大家應該盡量把線纜按緊，并且應該避免大幅度的移動或者彎曲 網線，否則也可能會導致幾組已經排列且裁剪好的線纜出現不平整的情況。

第五步? ：我們需要做的就是把整理好的線纜插入水晶頭內。需要注意 的是要將水晶頭有彈簧片的一面向下，有方型孔的一端對著自己。此時，最左邊的是第 1 腳，最右邊的是第 8 腳，其余依次順 序排列。插入的時候需要注意緩緩地用力把 8 條線纜同時沿 RJ-45 頭內的 8 個線 槽插入，一直插到線槽的頂端。

（tiking：這張圖片里“線”的順序反了）
在最后一部的壓線之前，我們可以從水晶頭的頂部檢查，看看是否每一組線 纜都緊緊地頂在水晶頭的末端。

第六步? ：當然就是壓線了，確認無誤之后就可以把水晶頭插入壓線鉗的 8P 槽內壓線了，把水晶頭插入后，用力握緊線鉗，若力氣不夠的話，可以使用雙手 一起壓，這樣一壓的過程使得水晶頭凸出在外面的針腳全部壓入水晶并頭內，受 力之后聽到輕微的“啪”一聲即可。

如上圖所示，壓線之后水晶頭凸出在外面的針腳全部壓入水晶并頭內，而且 水晶頭下部的塑料扣位也壓緊在網線的灰色保護層之上。
網線測試儀的應用? ：

先來簡單地介紹一下測試儀上的幾個接口，這個測試儀可以提供對同軸電纜 的 BNC 接口網線以及 RJ-45 接口的網線進行測試。我們把在 RJ-45 兩端的接口插 入測試儀的兩個接口之后，打開測試儀我們可以看到測試儀上的兩組指示燈都在 閃動。若測試的線纜為直通線纜的話，在測試儀上的 8 個指示燈應該依次為綠色 閃過，證明了網線制作成功，可以順利的完成數據的發送與接收。若測試的線纜 為交叉線纜的話，其中一側同樣是依次由 1～8 閃動綠燈，而另外一側則會根據 3、6、1、4、5、2、7、8 這樣的順序閃動綠燈。 若出現任何一個燈為紅燈或黃 燈，都證明存在斷路或者接觸不良現象，此時最好先對兩端水晶頭再用網線鉗壓 一次，再測，如果故障依舊，再檢查一下兩端芯線的排列順序是否一樣，如果不 一樣，隨剪掉一端重新按另一端芯線排列順序制做水晶頭。如果芯線順序一樣， 但測試儀在重奪后仍顯示紅色燈或黃色燈，則表明其中肯定存在對應芯線接觸不 好。此時沒辦法了，只好先剪掉一端按另一端芯線順序重做一個水晶頭了，再測， 如果故障消失，則不必重做另一端水晶頭，否則還得把原來的另一端水晶頭也剪 掉重做。直到測試全為綠色指示燈閃過為止。
網線的制作教程到次位置，希望能夠?yàn)榇蠹医M建自己的網絡帶來一點的幫助

三、解釋:
參考：
直通線和交叉線的制作方法
標準雙絞線做法有兩種，分別是 EIA/TIA568A 和 EIA/TIA568B。制作時把彈簧朝下，另一面朝自己。
EIA/TIA568A 的 8 根線排列順序是：綠白 綠 橙白 藍 藍白 橙 棕白 棕 EIA/TIA568B 的 8 根線排列順序是：橙白 橙 綠白 藍 藍白 綠 棕白 棕
即同一條網線的兩端的線序要么都采用 EIA/TIA568A 所規定的方式，要么都采用 EIA/TIA568B 所 規定的方式，這樣做出來的網線才是標準的直通線（也稱作正絞線）。
而我們比較 EIA/TIA568A 和 EIA/TIA568B 的線序可發現這樣的規律：即將 A 類 8 根線的第“一” 與“三”、第“二”與“六”位置調換即成 B 類的線序，同理，若將 B 類 8 根線的第“一”與“三”、第“二” 與“六”位置調換即成 A 類的線序。
而交叉線（也稱作反絞線）正是根據這一特點制作出來的，即同一條網線的一端采用的是 EIA/TIA568A 所規定的線序，而另一端采用的是 EIA/TIA568B 所規定的線序，這樣做出來的網線 就是標準的交叉線。
交叉線在許多時候是必不可少的：例如將兩個 HUB 級聯起來、用一根雙絞線將兩臺電腦直接連接起 來、將 ADSL 設備和計算機機網卡連接起來等等，這些都要用到交叉線。
還遇到一個有趣的現象,一朋友在做線時沒有按標準的順序,而是簡單的將 2 端按一定的順序來排列, 結果發現超過 3 米多后就無論如何也連接不了!后來按標準的做法重新做,問題解決!

設備之間的連接方法
1． 網卡與網卡
10M、100M 網卡之間直接連接時，可以不用 Hub，應采用交叉線接法。
2．網卡與光收發模塊
將網卡裝在計算機上，做好設置；給收發器接上電源，嚴格按照說明書的要求[請使用文明用語]作； 用雙絞線把計算機和收發器連接起來，雙絞線應為交叉線接法；用光跳線把兩個收發器連接起來，如 收發器為單模，跳線也應用單模的。光跳線連接時，一端接 RX，另一端接 TX，如此交叉連接。不過 現在很多光模塊都有調控功能，交叉線和直通線都可以用。光纖收發器基本網絡連接圖如圖 2 所示。
3．光收發模塊與交換機
用雙絞線把計算機和收發器連接起來，雙絞線為直通線接法。
4．網卡與交換機
雙絞線為直通線接法。
5．集線器與集線器（交換機與交換機）
兩臺集線器（或交換機）通過雙絞線級聯，雙絞線接頭中線對的分布與連接網卡和集線器時有所不同， 必須要用交叉線。這種情況適用于那些沒有標明專用級聯端口的集線器之間的連接，而許多集線器為 了方便用戶，提供了一個專門用來串接到另一臺集線器的端口，在對此類集線器進行級聯時，雙絞線 均應為直通線接法。
用戶如何判斷自己的集線器（或交換機）是否需要交叉線連接呢？主要方法有以下幾種： ★ 查看說明書
如果該集線器在級聯時需要交叉線連接，一般會在設備說明書中進行說明。 ★ 查看連接端口
如果該集線器在級聯時不需要交叉線，大多數情況下都會提供一至兩個專用的互連端口，并有相應標 注，如“Uplink”、“[請使用文明用語]I”、“Out to Hub”，表示使用直通線連接。
★ 實測
這是最管用的一種方法?？梢韵戎谱鲀蓷l用于測試的雙絞線，其中一條是直通線，另一條是交叉線。 之后，用其中的一條連接兩個集線器，這時注意觀察連接端口對應的指示燈，如果指示燈亮表示連接 正常，否則換另一條雙絞線進行測試。
6． 交換機與集線器之間
交換機與集線器之間也可通過級聯的方式進行連接。級聯通常是解決不同品牌的交換機之間以及交換 機與集線器之間連接的有效手段。
對于擴充端口的數量還有另一種方式是堆疊。堆疊是擴展端口最快捷、最便利的方式，但不是所有的 交換機都支持堆疊。堆疊通常需要使用專用的堆疊電纜，還需要專門的堆疊模塊。另外，同一組堆疊 交換機必須是同一品牌，并且在物理連接完畢之后，還要對交換機進行設置，才能正常運行。對于堆 疊的接法，這里不再深究，有興趣的讀者可進一步查閱相關資料。

設備口相同:交叉線,設備口不同:直通線.
網卡有 10M,10M/100M,100M,1000M.
網線有 3 類(10M)、5 類(100M)、超 5 類線(155M)、6 類線(255M) 分別對應了不同的網卡和網速,現在一般最低用 5 類線. 它們的網線做法都相同.
網絡設備 HUB 有兩種接口:普通口和級聯口(UP-LINK). 普通口:用于和網卡相連.(直通線)
也可用于和另一個 HUB 普通口相聯.(交叉線)
?

級聯口(UP-LINK):用于和另一個 HUB 普通口相聯.(直通線) 注意:有的 HUB 級聯口(UP-LINK)為自適應,就是直通線、交叉線都可以.
網線水晶頭有兩種做法標準.
標準為 TIA/EIA 568B 和 TIA/EIA 568A.
制作水晶頭首先將水晶頭有卡的一面向下,從左至右排序.12345678 TIA/EIA-568B:1、白橙，2、橙，3、白綠，4、藍，5、白藍，6、綠，7、白棕，8、棕 TIA/EIA-568A:1、白綠，2、綠，3、白橙，4、藍，5、白藍，6、橙，7、白棕，8、棕
根據網線兩端水晶頭做法是否相同，有兩種網線。
直通線:網線兩端水晶頭做法相同，都是 TIA/EIA-568B 標準,或都是 TIA/EIA-568A 標準. 用于:PC 網卡到 HUB 普通口,HUB 普通口到 HUB 級聯口.
一般用途用直通線就可全部完成.
交叉線:網線兩端水晶頭做法不相同，一端 TIA/EIA-568B 標準,一端 TIA/EIA-568A 標準. 用于:PC 網卡到 PC 網卡,HUB 普通口到 HUB 普通口.
如何判斷用直通線或交叉線:
設備口相同:交叉線,設備口不同:直通線.
注意:由于生產廠家的不同,有時相同種類設備的接法正好相反. 標準雙絞線做法有兩種，分別是 EIA/TIA568A 和 EIA/TIA568B。
制作時把彈簧朝下，另一面朝自己。
EIA/TIA568A 的 8 根線排列順序是：綠白 綠 橙白 藍 藍白 橙 棕白 棕 EIA/TIA568B 的 8 根線排列順序是：橙白 橙 綠白 藍 藍白 綠 棕白 棕
即同一條網線的兩端的線序要么都采用 EIA/TIA568A 所規定的方式，要么都采用 EIA/TIA568B 所規定的方式，這樣做出來的網線才是標準的直通線（也稱作正絞 線）。
而我們比較 EIA/TIA568A 和 EIA/TIA568B 的線序可發現這樣的規律：即將 A 類 8 根線的第“一”與“三”、第“二”與“六”位置調換即成 B 類的線序，同理， 若將 B 類 8 根線的第“一”與“三”、第“二”與“六”位置調換即成 A 類的線 序。
而交叉線（也稱作反絞線）正是根據這一特點制作出來的，即同一條網線的一端 采用的是 EIA/TIA568A 所規定的線序，而另一端采用的是 EIA/TIA568B 所規定的 線序，這樣做出來的網線就是標準的交叉線。
?

交叉線在許多時候是必不可少的：例如將兩個 HUB 級聯起來、用一根雙絞線將兩 臺電腦直接連接起來、將 ADSL 設備和計算機機網卡連接起來等等，這些都要用 到交叉線。
還遇到一個有趣的現象,一朋友在做線時沒有按標準的順序,而是簡單的將 2 端 按一定的順序來排列,結果發現超過 3 米多后就無論如何也連接不了!后來按標 準的做法重新做,問題解決!
設備之間的連接方法
1． 網卡與網卡
10M、100M 網卡之間直接連接時，可以不用 Hub，應采用交叉線接法。
2．網卡與光收發模塊
將網卡裝在計算機上，做好設置；給收發器接上電源，嚴格按照說明書的要求[請 使用文明用語]作；用雙絞線把計算機和收發器連接起來，雙絞線應為交叉線接 法；用光跳線把兩個收發器連接起來，如收發器為單模，跳線也應用單模的。光 跳線連接時，一端接 RX，另一端接 TX，如此交叉連接。不過現在很多光模塊都 有調控功能，交叉線和直通線都可以用。光纖收發器基本網絡連接圖如圖 2 所示。
3．光收發模塊與交換機
用雙絞線把計算機和收發器連接起來，雙絞線為直通線接法。
4．網卡與交換機
雙絞線為直通線接法。
5．集線器與集線器（交換機與交換機）
兩臺集線器（或交換機）通過雙絞線級聯，雙絞線接頭中線對的分布與連接網卡 和集線器時有所不同，必須要用交叉線。這種情況適用于那些沒有標明專用級聯 端口的集線器之間的連接，而許多集線器為了方便用戶，提供了一個專門用來串 接到另一臺集線器的端口，在對此類集線器進行級聯時，雙絞線均應為直通線接 法。
用戶如何判斷自己的集線器（或交換機）是否需要交叉線連接呢？主要方法有以 下幾種：
★ 查看說明書
如果該集線器在級聯時需要交叉線連接，一般會在設備說明書中進行說明。
★ 查看連接端口
如果該集線器在級聯時不需要交叉線，大多數情況下都會提供一至兩個專用的互 連端口，并有相應標注，如“Uplink”、“[請使用文明用語]I”、“Out to Hub”， 表示使用直通線連接。
★ 實測
這是最管用的一種方法?？梢韵戎谱鲀蓷l用于測試的雙絞線，其中一條是直通線， 另一條是交叉線。之后，用其中的一條連接兩個集線器，這時注意觀察連接端口 對應的指示燈，如果指示燈亮表示連接正常，否則換另一條雙絞線進行測試。
6． 交換機與集線器之間
交換機與集線器之間也可通過級聯的方式進行連接。級聯通常是解決不同品牌的 交換機之間以及交換機與集線器之間連接的有效手段。
對于擴充端口的數量還有另一種方式是堆疊。堆疊是擴展端口最快捷、最便利的 方式，但不是所有的交換機都支持堆疊。堆疊通常需要使用專用的堆疊電纜，還 需要專門的堆疊模塊。另外，同一組堆疊交換機必須是同一品牌，并且在物理連 接完畢之后，還要對交換機進行設置，才能正常運行。對于堆疊的接法，這里不 再深究，有興趣的讀者可進一步查閱相關資料。

設備口相同:交叉線,設備口不同:直通線.
網卡有 10M,10M/100M,100M,1000M.
網線有 3 類(10M)、5 類(100M)、超 5 類線(155M)、6 類線(255M) 分別對應了不同的網卡和網速,現在一般最低用 5 類線. 它們的網線做法都相同.
網絡設備 HUB 有兩種接口:普通口和級聯口(UP-LINK). 普通口:用于和網卡相連.(直通線)
也可用于和另一個 HUB 普通口相聯.(交叉線)
級聯口(UP-LINK):用于和另一個 HUB 普通口相聯.(直通線) 注意:有的 HUB 級聯口(UP-LINK)為自適應,就是直通線、交叉線都可以.
網線水晶頭有兩種做法標準.
標準為 TIA/EIA? 568B 和 TIA/EIA? 568A.
制作水晶頭首先將水晶頭有卡的一面向下,從左至右排序.12345678 TIA/EIA-568B:1、白橙，2、橙，3、白綠，4、藍，5、白藍，6、綠，7、白棕， 8、棕
TIA/EIA-568A:1、白綠，2、綠，3、白橙，4、藍，5、白藍，6、橙，7、白棕，8、棕
根據網線兩端水晶頭做法是否相同，有兩種網線。
直通線 : 網線兩端水晶頭做法相同 ， 都是TIA/EIA-568B標準, 或都是TIA/EIA-568A 標準.
用于:PC 網卡到 HUB 普通口,HUB 普通口到 HUB 級聯口. 一般用途用直通線就可全部完成.
交 叉 線 : 網 線 兩 端 水 晶 頭 做 法 不 相 同 ， 一 端? TIA/EIA-568B? 標 準 , 一 端 TIA/EIA-568A 標準.
用于:PC 網卡到 PC 網卡,HUB 普通口到 HUB 普通口.
如何判斷用直通線或交叉線:
設備口相同:交叉線,設備口不同:直通線.
注意:由于生產廠家的不同,有時相同種類設備的接法正好相反.

一、工具和材料的認識
在制作網線前，大家必須準備相應的工具和材料。首要的工具是 RJ-45 工具鉗， 該工具上有三處不同的功能，最前端是剝線口，它用來剝開雙絞線外殼。 中間 是壓制 RJ-45 頭工具槽，這里可將 RJ-45 頭與雙絞線合成。離手柄最近端是鋒利 的切線刀，此處可以用來切斷雙絞線。接下來需要的材料是 RJ-45 頭和雙絞線。 由于 RJ-45 頭像水晶一樣晶瑩透明，所以也被俗稱為水晶頭，每條雙絞線兩頭通 過安裝 RJ-45 水晶頭來與網卡和集線器(或交換機)相連。而 雙絞線是指封裝在 絕緣外套里的由兩根絕緣導線相互扭繞而成的四對線纜，它們相互扭繞是為了降 低傳輸信號之間的干擾。

RJ-45 工具鉗

RJ-45 水晶頭

五類超無類線
俗話說：“工欲善其事，必先利其器”。在這里我們要向大家介紹如何使你的工具很“利”，以 達到事半功倍的效果。像上面我們看到的 RJ-45 工具鉗，有時會 出現制作出不合格的網線， 這是因?yàn)楣ぞ咩Q的齒口沒有對準水晶頭上的金屬片，從而導致金屬片不能與網線正確接觸， 因此就出現網線連不通等現象。所以在選擇 RJ-45? 工具鉗時，一定要注意工具鉗壓下來后 它上面的每個齒口都能與水晶頭上的金屬片一一對應好，這樣才能保證制作出合格的網線。

二、網線的標準，和連接方法：
雙交線做法有兩種國際標準：EIA/TIA568A 和 EIA/TIA568B，而雙交線的連接方法也主要 有兩種：直通線纜和交叉線纜。直通線纜的水鏡頭兩 端都遵循 568A 或 568B 標準，雙交線 的每組線在兩端是一一對應的，顏色相同的在兩端水晶頭的相應槽中保持一致。它主要用在 交換機（或集線器） Uplink 口連接交換機（或集線器）普通端口或交換機普通端口連接計 算機網卡上。而交叉線纜的水晶頭一端遵循 568A，而另一端則采用 568B 標準，即 A 水晶
頭的 1、2 對應 B 水晶頭的 3、6，而 A 水晶頭的 3、6 對應 B 水晶頭的 1、2，它主要用在 交換機（或集線器）普通端口連接到交換機（或集線器）普通端 口或網卡連網卡上。

三、網線的制作：
(1)剪斷:利用壓線鉗的剪線刀口剪取適當長充的網線。
(2)剝皮:用壓線鉗的剪線刀口將線頭剪齊,再將線頭放入剝線刀口,讓線頭角及 擋板,稍微握緊壓線鉗慢慢旋轉,讓刀口劃開雙絞線的保護膠皮,拔下膠皮。(注 意:剝與大拇指一樣長就行了)
【小提示】網線鉗擋位離剝線刀口長度通常恰好為水晶頭長度，這樣可以有效避 免剝線過長或過短。剝線過長一則不美觀，另一方面因網線不能被水晶頭卡 住， 容易松動；剝線過短，因有包皮存在，太厚，不能完全插到水晶頭底部，造成水 晶頭插針不能與網線芯線完好接觸，當然也不能制作成功了。
(3)排序:剝除外包皮后即可見到雙絞線網線的 4 對 8 條芯線，并且可以看到每對的顏色都不 同。每對纏繞的兩根芯線是由一種染有相應顏色的芯線加上一條只染 有少許相應顏色的白 色相間芯線組成。四條全色芯線的顏色為：棕色、橙色、綠色、藍色。 每對線都是相互纏 繞在一起的,制作網線時必須將 4 個線對的 8 條細導線一一拆開,理順,捋直,然后按照規定的線 序排列整齊。
目前,最常使用的布線標準有兩個,即 T568A 標準和 T568B 標準。T568A 標準描述 的線序從左到右依次為:1-白綠、2-綠、3-白橙、4- 藍、5-白藍、6-橙、7-白棕、 8-棕。T568B 標準描述的線序從左到右依次為：1-白橙、2-橙、3-白綠、4-藍、 5-白藍、6-綠、7-白棕、? 8-棕。在網絡施工中，建議使用 T568B 標準。當然， 對于一般的布線系統工程，T568A 也同樣適用。

T568A 標準和 T568B 標準制作圖
排列水晶頭 8 根針腳：
將水昌頭有塑造料彈簧片的一面向下，有針腳的一方向上，使有針腳 的一端指向遠離自己的方向，有方型孔的一端對著自己，此時，最左邊的是第 1腳，最右邊的是第 8 腳，其余依次順序排列。

T568A 標準和 T568B 標準線序表
(4)剪齊：把線盡量抻直（不要纏繞）、壓平（不要重疊）、擠緊理順（朝一個 方向緊靠），然后用壓線鉗把線頭剪平齊。這樣，在雙絞線插入水晶頭后， 每 條線都能良好接觸水晶頭中的插針，避免接觸不良。如果以前剝的皮過長，可以 在這里將過長的細線剪短，保留的去掉外層絕緣皮的部分約為 14mm，這個長度 正好能將各細導線插入到各自的線槽。如果該段留得過長，一來會由于線對不再 互絞而增加串?dāng)_，二來會由于水晶頭不能壓住護套而可能導致電纜從水晶頭中脫 出， 造成線路的接觸不良甚至中斷。
(5)插入：一和以拇指和中指捏住水晶頭，使有塑料彈片的一側向下，針腳一方朝向遠離自 己的方向，并用食指抵??；另一手捏住雙絞線外面的膠皮，緩緩用力將 8 條導線同時沿 RJ-45 頭內的 8 個線槽插入，一直插到線槽的頂端。
(6)壓制：確認所有導線都到位，并透地水晶頭檢查一遍線序無誤后，就可以用壓線鉗制 RJ-45 頭了。將 RJ-45 頭從無牙的一側推入壓線鉗夾槽后,用力握緊線鉗(如果您的力氣不夠大,可以 使用雙手一起壓),將突出在外面的針腳全部壓入水晶并頭內。

網線測試儀

上面向大家介紹了常用的 T568A、T568B 國際標準網線制作方法，希望無論是初 學者還是網絡老手都能夠按照標準的方法去制作網線，這樣對以后網絡的維護會 帶來許多便利。
另：買線時注意一下,用的是 5 類線,3 類線只能達到 16M,4 類線 20M,只有 5 類線 以及超 5 類等才能到達 100M 的.線的長度不能超過 100 米。

關于網線水晶頭的接法詳解（附圖說明）
局域網就是將單獨的微機或終端，利用網絡相互連接起來，遵循一定的協 議， 進行信息交換，實現資源共享。網線常用的有：雙絞線、同軸電纜、光纖等。雙 絞線可按其是否外加金屬網絲套的屏蔽層而區分為屏蔽雙絞線（ＳＴＰ）和非屏 蔽雙絞線（ＵＴＰ）。從性價比和可維護性出發，大多數局域網使用非屏蔽雙絞 線（ＵＴＰ-Unshielded Twisted pair） 作為布線的傳輸介質來組網。
ＵＴＰ網線由一定長度的雙絞線和ＲＪ４５水晶頭組成。
雙絞線由８很不同顏色的線分成４對絞合在一起，成對扭絞的作用是盡可能減少 電磁輻射與外部電磁干擾的影響。在ＥＩＡ／ＴＩＡ－５６８標準中，將雙絞線 按電氣特性區分為：
三類、四類、五類線。網絡中最常用的是三類線和五類線，目前已有六類以上的。 做好的網線要將ＲＪ４５水晶頭接入網卡或ＨＵＢ等網絡設備的ＲＪ４５插座 內。相應地ＲＪ４５插頭座也區分為三類或五類電氣特性。ＲＪ４５水晶頭由金 屬片和塑料構成，制作網線所需要的ＲＪ一４５水晶接頭前端有８?jìng)€(gè)凹僧，簡稱 “ＳＥ”（Position，位置）。
凹槽內的金屬觸點共有? ８?jìng)€(gè)，簡稱“8Ｃ”（Contact，觸點），因此業界對此 有“8Ｐ8Ｃ”的別稱。特別需要注意的是ＲＪ４５水晶頭引腳序號，當金屬片面 對我們的時候從左至右引腳序號是１～８，序號對于網絡連線菲常重要，不能搞 錯。
網線的詳細制作方法
我們?nèi)媪私饬穗p絞線網線和同軸電纜網線制作所需的材料及工具，本篇 就要 接著就要利用上篇所介紹的材料和工具繼續介紹具體的網線制作方法。通過本篇 內容的學習，你可以全面掌握雙絞線網線和細同軸電纜網線的制作方法。特別是 雙絞線網線的制作，因?yàn)檫@類網絡目前應用最廣，還要注意不同用途的雙絞線網 線制作方法（如直連線線和交叉線）。

一、雙絞線網線的制作
雙絞線網線的制作其實非常簡單，就是把雙絞線的 4 對 8 芯網線按一 定規 則插入到水晶頭中，所以這類網線的制作所需材料僅需雙絞線和水晶頭；所需工 具也較簡單，通常僅需一把專用壓線鉗即可，這在上一篇已作詳細介紹，在此就 不再贅述了。雙絞線網線的制作其實就是網線水晶頭的制作。
這類網線制作的難點就是不同用途的網線跳線規則不一樣，下面先來看最基 本的直通五類線（不用跳線）的制作方法，其它類型網線的制作方法類似，不同 的只是跳線方法不一樣而已。
直通RJ-45 接頭的制作
為了方便讀者理解，下面以Step-By-Step方式一步步向大家介紹這類網線的制作方法，后面的章節及內容也盡量按這一方式進行。
第 1 步：用雙絞線網線鉗（當然也可以用其它剪線工具）把五類雙絞 線的 一端剪齊（最好先剪一段符合布線長度要求的網線），然后把剪齊的一端插入到 網線鉗用于剝線的缺口中，注意網線不能彎，直插進去，直到頂住網線鉗后面的 擋位，稍微握緊壓線鉗慢慢旋轉一圈（無需擔心會損壞網線里面芯線的包皮，因 為剝線的兩刀片之間留有一定距離，這距離通常就是里面 4 對芯線的直徑），讓 刀口 劃開雙絞線的保護膠皮，拔下膠皮。如圖 1 所示。當然也可使用專門的剝 線工具來剝皮線。
【小提示】網線鉗擋位離剝線刀口長度通常恰好為水晶頭長度，這樣 可以 有效避免剝線過長或過短。剝線過長一則不美觀，另一方面因網線不能被水晶頭卡住，容易松動；剝線過短，因有包皮存在，太厚，不能完全插到水晶頭底部,造成水晶頭插針不能與網線芯線完好接觸，當然也不能制作成功了。

圖 1
第 2 步：剝除外包皮后即可見到雙絞線網線的 4 對 8 條芯線，并且可以看到每對 的顏色都不同。每對纏繞的兩根芯線是由一種染有相應顏色的芯線加上一條只染 有少許相應顏色的白色相間芯線組成。四條全色芯線的顏色為：棕色、橙色、綠 色、藍色。 先把 4 對芯線一字并排排列，然后再把每對芯線分開（此時注意不跨 線排 列，也就是說每對芯線都相鄰排列），并按統一的排列順序（如左邊統一為主顏 色芯線，右邊統一為相應顏色的花白芯線）排列。注意每條芯線都要拉直，并且 要相互分開并列排列，不能重疊。然后用網線鉗垂直于芯線排列方向剪齊（不要 剪太長，只需剪齊即可），如圖 2 所示。自左至右編號的順序我們定為 “1.2.3.4.5.6.7.8”。

圖 2
第 3 步：左手水平握住水晶頭（塑料扣的一面朝下，開口朝右），然后把剪齊、 并列排列的 8 條芯線對準水晶頭開口并排插入水晶頭中，注意一定要使各條芯線 都插到水晶頭的底部，不能彎曲（因?yàn)樗ь^是透明的，所以可以從水晶頭有卡 位的一面可以清楚地看到每條芯線所插入的位置）。
雙絞線的最大傳輸距離為１００ｍ。如果要加大傳輸距離，在兩段雙絞線 之間可安裝中繼器，最多可安裝４個中繼器。如安裝４個中繼器連接５個網段， 則最大傳輸距離可達５００ｍ。
ＥＩＡ／ＴＩＡ的布線標準中規定了兩種雙絞線的線序５６８Ａ與５６８Ｂ。
標準５６８Ａ：
綠白——１，綠——２，橙白——３，藍——４，藍白——５，橙——６，棕白 ——７，棕——８
標準５６８Ｂ：
橙白——１，橙——２，綠白——３，藍——４，藍白——５，綠——６，棕白 ——７，棕——８
為了保持最佳的兼容性，普遍采用ＥＩＡ／ＴＩＡ５６８Ｂ標準來制作網 線。在整個網絡布線中應用一種布線方式，但兩端都有ＲＪ－４５插口的網絡連 線無論是采用５６８Ａ標準，還是５６８Ｂ標準，在網絡中都是可行的。雙絞線 的順序與ＲＪ４５頭的引腳序號—一對應。
１０Ｍ以太網的網線使用? １、２、３、６編號的芯線傳遞數據，而? １００Ｍ網 卡需要使用四對線。由于１０Ｍ網卡能夠使用按１００Ｍ方式制作的網線；而且 雙絞線又提供有四對線，因而即使使用? １０Ｍ網卡，一般也按? １００Ｍ方式制 作網線。
標準中要求１、２、３、６、４、５、７、８線必須是雙絞。這是因?yàn)?，在?shù)據 的傳輸中，為了減少和抑制外界的干擾，發送和接收的數據均以差分方式傳輸， 即每一對線互相扭在一起傳輸一路差分信號（這也是雙絞線名稱的由來）。
所謂的差分信號是指一根線以正電平方式傳輸信號，另外一根線以負電平方 式 傳輸同一信號，當線路中出現干擾信號時，其對兩根線的影響是相同的，因而在 接收端還原差分信號時就可以屏蔽掉該干擾信號（可以理解為差分的兩路信號執 行 減運算）。從雙絞線抑制干擾的原理可以看出，每對線進行雙絞的目的是為 了抑制干擾信號，提高傳輸質量；因而我們?cè)谥谱麟p絞線的接頭時，一定不要將 傳輸差分 信號的一對線分開，否則將大大影響網絡的傳輸質量。
下面介紹幾種應用環境下雙絞線的制作方法。
ＭＤＩ表示此口是級連口，而ＭＤＩ－Ｘ時表示此口是普通口。 １．以太網網卡和 ＨＵＢ之間連接：
ＰＣ等網絡設備連接到ＨＵＢ時，用的網線為直通線，雙絞線的兩頭連線要—一 對應，此時，ＨＵＢ為ＭＤＩＸ口，ＰＣ為ＭＤＩ口。
１０Ｍbps 網線只要雙絞線兩端—一對應即可，不必考慮不同顏色的線的排序， 而如果使用
１００Ｍ速率相連的話，則必須嚴格按照ＥＩＡ／ＴＩＡ５６８Ａ或５６８Ｂ布 線標準制作，連線參考如下。
name pin cablecolor
pin name
TX+? 1 白桔? 1
TX+ TX-? 2 桔? 2 T
XRX+? 3 白綠? 3
RX+ 4 蘭?
4
5
白蘭? 5
RX-? 6 綠? 6
RX7 白棕? 7
8 棕? 8

２．ＨＵＢ之間連接，或兩臺計算機直連：
在進行ＨＵＢ間級連時，應把級連口控制開關放在ＭＤＩ（ＵＰｌｉｎｋ）上， 同時用直通線相連。如果ＨＵＢ沒有專用級連口，或者無法使用級連口，必須使 用ＭＤＩ—Ｘ口級連，這時，我們可用交叉線來達到目的，連線參考如下。
name
nic1 nic2 name
TX+? 1? 3
RX+ TX-? 2? 6
RXRX+? 3? 1
TX+ RX-? 6?
2 TX

３．１００Ｍ?? ＨＵＢ之間連接，或兩臺計算機直連：
我們也應該知道，級連ＨＵＢ間的網線長度不應超過１００ｍ，ＨＵＢ的級連不 應超過４級。因交叉線較少用到，故應做特別標記，以免日后誤作直通線用，造 成線路故障。另外交叉網線也可用于兩臺微機直連，連線參考下表。
name
pin pin name
TX_D1+? 1? 3 RX_D2+ TX_D1-? 2? 6 RX_D2RX_D2+? 3? 1 TX_D1+
RX_D2-? 4? 2 TX_D1BI_D3+? 5? 7 BI_D4+ BI_D3-? 6? 8 BI_D4BI_D4+? 7? 4
BI_D3+
BI_D4-? 8? 5 BI_D3
最后須對線路進行通斷測試，用電纜測試儀測試時，個個綠燈都應依次閃爍。 軟件調試最常用的辦法就是采用Ｗｉｎｄｏｗｓ９５、 Ｗｉｎｄｏｗｓ ９８自帶的Ｐｉｎg 命令。如果工作站得到服務器的響應則表明線路正常和網絡 協議安裝正常，而這正是網絡應用軟件能正常工作的基礎。

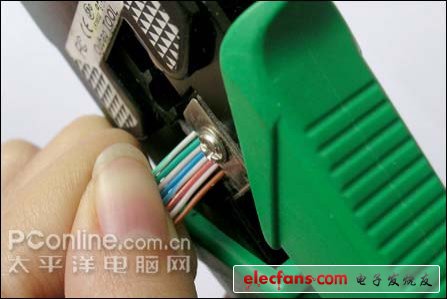

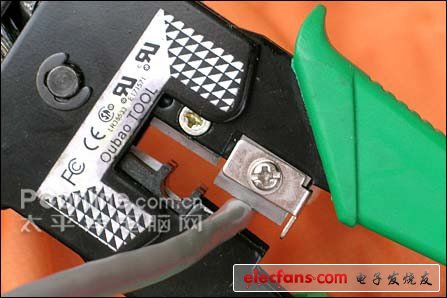

第 4 步：確認所有芯線都插到水晶頭底部后，即可將插入網線的水晶 頭直接放入網線鉗壓線缺口中，如圖 3 所示。因缺口結構與水晶頭結構一樣，一定要 正確放入才能使后面壓下網線鉗手柄時所壓位置正確。水晶頭放好后即可壓下網 線鉗手柄，一定要使勁，使水晶頭的插針都能插入到網線芯線之中，與之接觸良 好。然后再用手輕輕拉一下網線與水晶頭，看是否壓緊，最好多壓一次，最重要 的是 要注意所壓位置一定要正確。

圖 3
至此，這個 RJ-45 頭就壓接好了。按照相同的方法制作雙絞線的另一端水晶 頭，要注意的是芯線排列順序一定要與另一端的順序完全一樣，這樣整條網線的 制作就算完成了。
兩端都做好水晶頭后即可用網線測試儀進行測試，如果測試儀上 8 個指示 燈都 依次為綠色閃過，證明網線制作成功。如果出現任何一個燈為紅燈或黃燈，都證 明存在斷路或者接觸不良現象，此時最好先對兩端水晶頭再用網線鉗壓一次，再 測，如果故障依舊，再檢查一下兩端芯線的排列順序是否一樣，如果不一樣，隨 剪掉一端重新按另一端芯線排列順序制做水晶頭。如果芯線順序一樣，但測試儀 在重 奪后仍顯示紅色燈或黃色燈，則表明其中肯定存在對應芯線接觸不好。此 時沒辦法了，只好先剪掉一端按另一端芯線順序重做一個水晶頭了，再測，如果 故障消失， 則不必重做另一端水晶頭，否則還得把原來的另一端水晶頭也剪掉 重做。直到測試全為綠色指示燈閃過為止。
如圖 4 所示的是一條兩端都制作好水晶頭的網線，當然這是一條由專業公司用機器制作的雙絞線網線。

圖 4

二、網線的跳線規則
?以上我們所介紹的是最簡單的直通網線制作方法，這類網線通常只用 于從 集線器（交換機）、墻上信息模塊到工作站的連接，并且并不是一種最理想的制 作方法。主要原因是這種網線制作沒有考慮到相互芯線之間串?dāng)_，在高速網絡 （如 100Mbps 以上網絡）中影響更大。為此 IEEE 標準委員會制定了幾種特定用 途的跳線方法，下面分別介紹。
雙絞線在網絡中的接線標準有以下幾種：

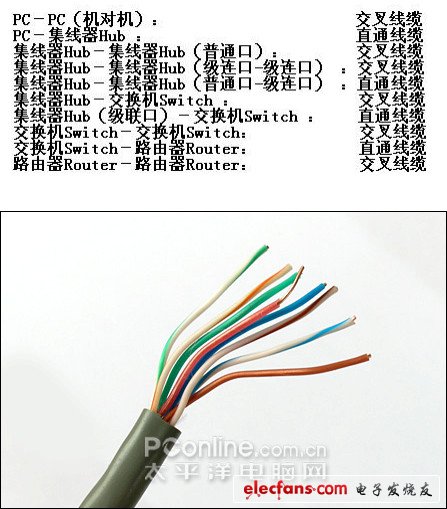

（1）一一對應接法。即雙絞線的兩端芯線要一一對應，即如果一端的第 1 腳為綠色，另一端的第 1 腳也必須為綠色的芯線，這樣做出來的雙絞線通常稱之 為“直 連線”。但要注意的是 4 個芯線對通常不分開，即芯線對的兩條芯線通 常為相鄰排列。這種網線一般是用在集線器或交換機與計算機之間的連接。
（2）1－3、2－6 交叉接法。雖然雙絞線有 4 對 8 條芯線，但實 際上在網 絡中只用到了其中的 4 條，即水晶頭的第 1、第 2 和第 3、第 6 腳，它們分別起 著收、發信號的作用。這種交叉網線的芯線排列規則是：網線一端的第 1 腳 連 另一端的第 3 腳，網線一端的第 2 腳連另一頭的第 6 腳，其他腳一一對應即可。 這種排列做出來的通常稱之為“交叉線”，水晶頭的針腳排編號規則如圖 5 所 示。

圖 5
例如，當線的一端從左到右的芯線順序依次為：白綠、綠、白 橙、藍、白 藍、橙、白棕、棕時，另一端從左到右的芯線順序則應當依次為：白橙、橙、白 綠、藍、白藍、綠、白棕、棕。當線的一端從左到右的芯線順序依次為： 白橙、 橙、白綠、藍、白藍、綠、白棕、棕時，另一端從左到右的芯線順序則應當依次 為：白綠、綠、白橙、藍、白藍、橙、白棕、棕。這種網線一般用在集線器 （交 換機）的級連、服務器與集線器（交換機）的連接、對等網計算機的直接連接等 情況下。
3）? 100M 接法。這是一種最常用的網線制作規則。所謂 100M 接法，是指它能滿 足 100M 帶寬的通訊速率。它的接法雖然也是一一對應，但每一腳的顏色是固定 的，具體是：第 1 腳——橙白、第 2 腳——橙色、第 3 腳——綠白、第 4 腳—— 藍色、第 5 腳——藍白、第 6 腳——綠色、第 7 腳——棕白、第 8 腳——棕色， 從中 可以看出，網線的 4 對芯線并不全都是相鄰排列，第 3 腳、第 4 腳、第 5 腳和第 6 腳包括 2 對芯線，但是順序已錯亂。其實這種跳線規則與下面將要介紹 的信息模塊 端接方式 B 是完全一樣的，當然我們也可以按信息模塊端接方式 A 來重新排列芯線順序，那就是：第 1 腳——綠白、第 2 腳——綠色、第 3 腳—— 橙白、第 4 腳—— 藍色、第 5 腳——藍白、第 6 腳——橙色、第 7 腳——棕白、第 8 腳——棕色。只不過所選方式要與下面所介紹的信息模塊端接方式一致，否 則所做的網線很可能就 不通了。
這種接線方法也是應用于集線器（交換機）與工作站計算機之間的連接，也就是 “直連線”所應用的范圍。
上面介紹了雙絞線網線的跳線規則，因?yàn)樵谄髽I(yè)網絡中通常不是直接拿網線 的水晶頭插到集線器或交換機上，而是先把來自集線器或交換機的網線與信息模 塊連在一起埋在墻上，所以這就涉及到信息模塊芯線排列順序問題，也即跳線規 則。
交 換機或集線器到網絡模塊之間的網線接線方法是按市線 EIA／TIA 568 標準進 行，但因其有 A、B 兩種端接方式（IBM 公司的產品通常用端接方式 A，AAT＆T 公司的產品通常用端接方式 B，端接方式的主要區別在下述的 T568A 模塊和 T568B 模塊的內部固定聯線方式）。兩種端接方式所對應的接線順序如下表 1 所 示:

三、信息模塊的跳線規則

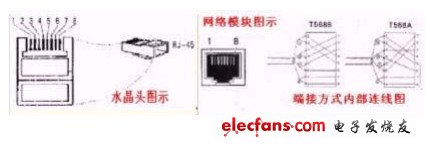

雖然從集線器或交換機到工作站的網線可以是不經任何跳線的 直連線，但 為了保證網絡的高性能，最好同一網絡采取同一種端接方式，包括信息模塊和網 線水晶頭。水晶頭和信息模塊各引腳的對應順序如圖 6 的左、右圖所示。 因?yàn)?在信息模塊各線槽中都有相應的顏色標注，只需要選擇相應的端接方式，然后按 模塊上的顏色標注把相應的芯線卡入相應的線槽中即可，不必去記表 1 所示的顏 色順序。

圖 6
【說明】圖 7 中的 1、2、3、4、5、6、7、8 順序不是隨便定的，它是在把 水晶頭有金屬?gòu)椘囊幻嫦蛏?，塑料扣片向下，插?RJ-45 座的一頭向外，從左 到右依次為 1、2、3、4、5、6、7、8 腳。而信息模塊的引腳順序如圖 6 右圖有 明確的標注，在此就不再另敘了。

四、信息模塊的制作
了解了以上信息模塊的跳線規則后，我們就可以利用在上一篇所介紹的材料和打線工具制作信息模塊了。具體的制作步驟如下：

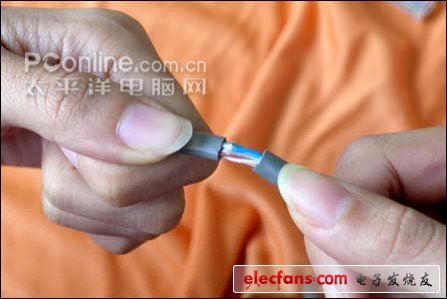

第 1 步：用剝線工具在離雙絞線一端 130mm 長度左右把雙絞線的外包皮剝?nèi)ァＨ鐖D 7 所示。

圖 7
第 2 步：如果有信息模塊打線保護裝置，則可將信息模塊嵌入在保護裝置上，如圖 8 所示。

圖 8

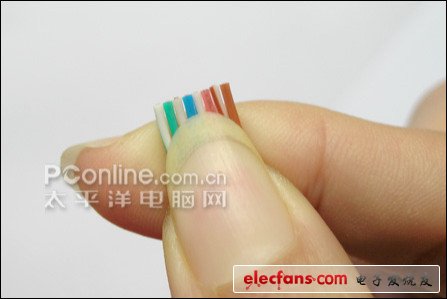

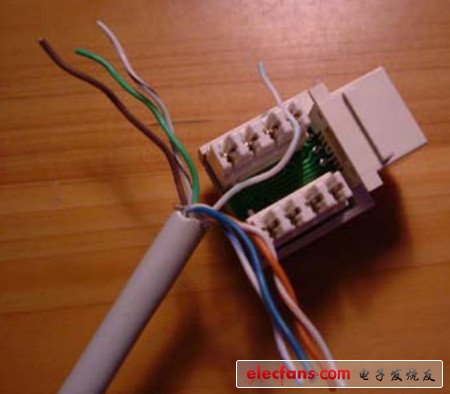

第 3 步：把剝開的 4 對雙絞線芯線分開，但為了便于區分，此時最好不要拆 開各芯線線對，只是在卡相應芯線時才拆開。按照信息模塊上所指示的芯線顏色 線序，兩手平拉上一小段對應的芯線，稍稍用力將導線一一置入相應的線槽內， 如圖 9 所示。

圖 9
第 4 步：全部芯線都嵌入好后即可用打線鉗再一根根把芯線進一步壓入線槽中 （也可在第 3 步操作中完成一根即用打線鉗壓入一根，但效率低些），確保接觸 良好，如圖 10 所示。然后剪掉模塊外多余的線。

圖 10
【小提示】通常情況下，信息模塊上會同時標記有 TIA 568-A 和 TIA 568-B 兩種芯線顏色線序，應當根據布線設計時的規定，與其他連接和設備采用相同的 線序。
第 5 步：將信息模塊的塑料防塵片沿缺口穿入雙絞線，并固定于信息模塊上， 如圖 11 所示，壓緊后即可完成模塊的制作全過程。然后再把制作好的信息模塊 放入信息插座中。

圖 11
信息模塊制作好后當然也可以測試一下連接是否良好，此時可用萬用 表進 行測量。把萬用表的檔位打在 x10 的電阻檔，把萬用珠的一個表針與網線的另一 端相應芯線接觸，另一萬用表筆接觸信息模塊上卡入相應顏色芯線的卡線槽邊 緣（注意不是接觸芯線），如果阻值很小，則證明信息模塊連接良好，否則再用 打線鉗壓一下相應芯線，直到通暢為止。

五、細同軸電纜網線的制作
在 20 臺以內的小型局域網中，目前還有一部分企業網絡仍 采用細同軸電纜連接，所以在此有必要對這種網線的制作進行詳細介紹。具體步 驟如下：
第 1 步：用同軸電纜專用剝線鉗將細纜外皮剝除，露出芯線長約 3mm，白色保護 層約 4mm，屏蔽層約 8mm，如圖 12 所示。

?
圖 12
第 2 步，將探針套入網線的芯線上，一直要插到底，然后再把套上探針的芯 線插入到同軸電纜專用壓線鉗中間的探針小圓孔中，壓緊，使探針與網線芯線緊 連，如圖 13 所示。

圖 13
第 3 步：將 BNC 連接器金屬套環套入壓好鍍金探針的細同軸電纜，然后再將網線 連接探針的一端從 BNC 接頭小的一端插入（也要插到底），如圖 14 所示。

圖 14
第 4 步：把套在網線的金屬套環推到網線與 BNC 連接器連接處，再把網線鉗的六 角缺口卡在確定好的套環位置上，緊握網線鉗手柄，緊壓，使網線與 BNC 連接器 通過 BNC 金屬套環緊緊連接起來，如圖 15 所示。壓好后的金屬套環呈六角形。

圖 15
至此，細纜的一端制作完成，然后，接照上面的步驟制作另一端的 BNC 接頭。 細纜制作完畢以后，應當使用上述的網線測試儀進行連通性測試。如果沒 有網線測試儀，也可以普通的萬用電表進行測試，測量時需將萬用表?yè)跷淮蛟?x10 電阻 檔，只要用表筆的兩端分別接觸探針或者連接器內壁，如果電阻很小， 證明網線的制作是成功的。如果任一方測試阻值較大（表針不擺動或者擺動非常 ?。C明網 線制作不成功，連接阻抗過高，需重新制作。
好了，雙絞線網線和同軸電纜網線的制作方法就介紹至此，相信各位 已經 掌握了相應的制作方法。后面的幾篇中將要介紹網絡組建的下一個重要方面，即 網卡的有關方面，包括網卡的基礎知識及配置，在這其中將涉及網絡組建的最重 要方面，即通信協議的選擇與配置、IP 地址的分配等各方面，請各位留意


圖解
EIA/TIA 的布線標準中規定了兩種雙絞線的線序 568A 與 568B
T568A 的接法是：綠白、綠、橙白、藍、藍白、橙、棕白、棕 T568B 的接法是：橙白、橙、綠白、藍、藍白、綠、棕白、棕 A 和 B 的不同之處其實就是 1 和 3、2 和 6 號線的位置互換一下。
100BASE-T4 RJ-45 對雙絞線的規定如下：
1、2 用于發送，3、6 用于接收，4、5，7、8 是雙向線。 1、2 線必須是雙絞，3、6 雙絞，4、5 雙絞，7、8 雙絞。

插座里雖然有兩邊都有有顏色，有不少人甚至連一些電工也不會看，，有分 A 跟 B，， 看得糊里糊涂得，因?yàn)橛行欠窟€沒有接光纖，所以暫時都還沒有用到墻壁網線插座，下面 我們來給大家講一下墻壁網線插座接法：
請看下面這個示意圖~

?
答案： 按 B 類做，根據上面提示的顏色，把網線相對應顏色的線用打線鉗卡下去。 這樣就可以了，然后有電腦測試一下，基本上就可以了

網線模塊制作開始：

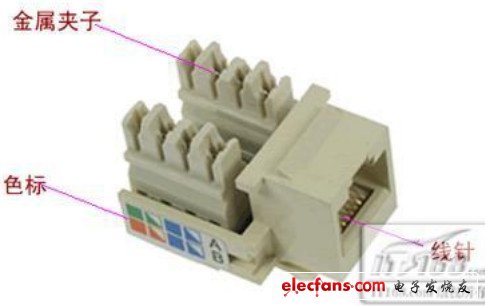

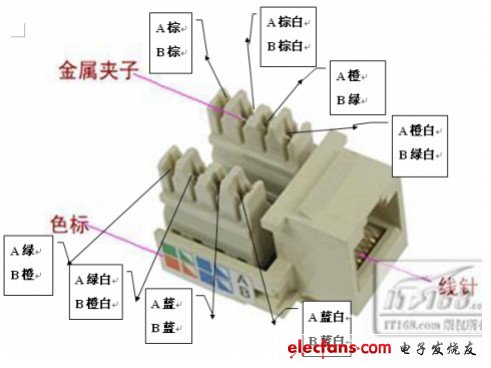

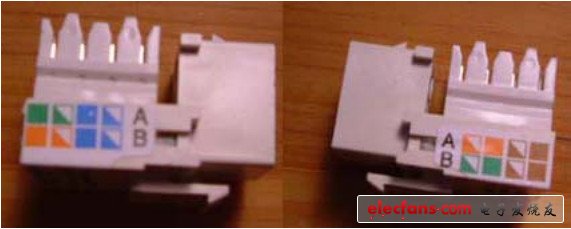

先來認識一下網線模塊，這個就是裝在家里網線插座后面的模塊? ，左右兩面，上面 A、B 表示的是兩種不同的打線方式，任選一種即可。

再來認識一下打線的工具：

?

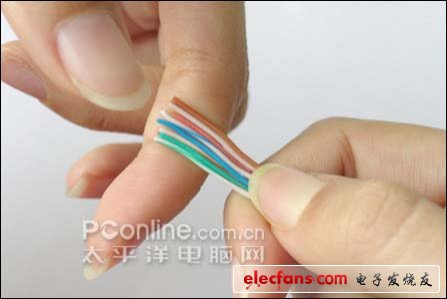

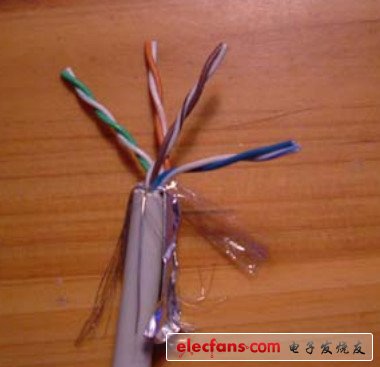

下面開始打線了，首先還是先把網線的外皮剝掉，這次可以剝得長點兒，便于后面打線。露 出了四組雙絞線：

?

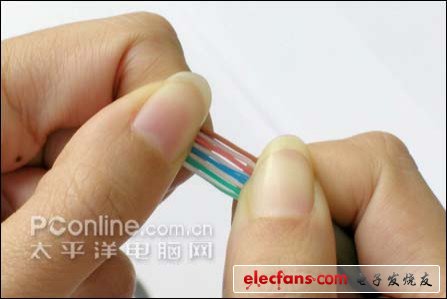

將線分成左右兩組，按照 A 或者 B 的方式把相應顏色的線卡在模塊相應的位置：

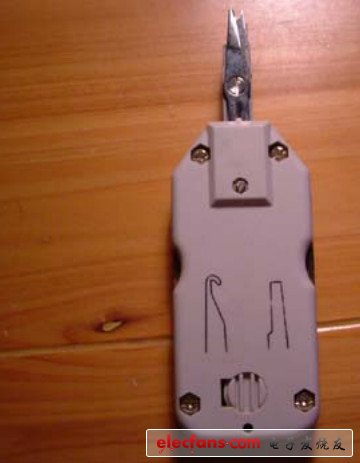

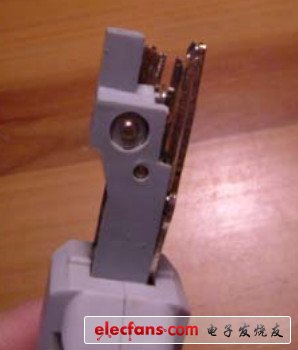

在打線之前我們?cè)賮?lái)認識一下這個打線的工具：這是打線工具的頭，金屬的一邊（下圖右邊） 是一個類似剪刀的頭，可以剪掉多余的先頭。

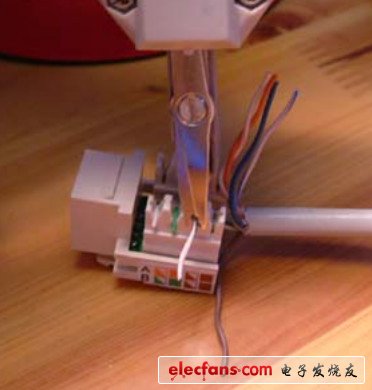

下面開始打線，用工具壓住模塊和線，用力壓下去，將線卡在模塊里面，并把多余的先頭剪 掉。?

將其他的線都按照一樣的方式打好

所有的線都打好后就可以將模塊裝到 86 盒面板上了
(1）一一對應接法。即雙絞線的兩端芯線要一一對應，即如果一端的第 1 腳為綠色，另一端的第 1 腳也必須為綠色的芯線，這樣做出來的雙絞線通常稱之為“直連線”。但要注意的是 4 個芯線對 通常不分開，即芯線對的兩條芯線通常為相鄰排列，這個，由于太簡單且隨意，圖上未標出。
這種網線一般是用在集線器或交換機與計算機之間的連接。
（2）1－3、2－6 交叉接法。雖然雙絞線有 4 對 8 條芯線，但實際上在網絡中只用到 了其中的 4 條，即水晶頭的第 1、第 2 和第 3、第 6 腳，它們分別起著收、發信號的作用。 這種交叉網線的芯線排列規則是：網線一端的第 1 腳連另一端的第 3 腳，網線一端的第 2 腳連另一頭的第 6 腳，其他腳一一對 應即可。這種排列做出來的通常稱之為“交叉線.
例如，當線的一端從左到右的芯線順序依次為：
白綠、綠、白橙、藍、白藍、橙、白棕、棕， 另一端從左到右的芯線順序則應當依次為： 白橙、橙、白綠、藍、白藍、綠、白棕、棕。
這種網線一般用在集線器（交換機）的級連、服務器與集線器（交換機）的連接、對等網計 算機的直接連接等情況下。
經常用于兩臺電腦直接互連傳送數據！
（3）100M 接法。這是一種最常用的網線制作規則。所謂 100M 接法，是指它能滿足 100M 帶寬的通訊速率。它的接法雖然也是一一對應，但每一腳的顏色是固定的，

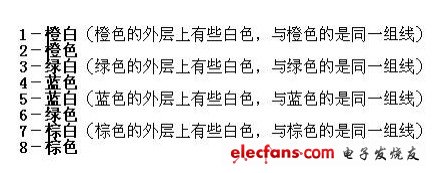

具體是：第 1 腳——橙白、第 2 腳——橙色、第 3 腳——綠白、第 4 腳——藍色、第 5 腳 ——藍白、第 6 腳——綠色、第 7 腳——棕白、第 8 腳——棕色，
從中可以看出，網線的 4 對芯線并不全都是相鄰排列，第 3 腳、第 4 腳、第 5 腳和第 6 腳 包括 2 對芯線，但是順序已錯亂。
這種接線方法也是應用于集線器（交換機）與工作站計算機之間的連接，也就是“直連線”所 應用的范圍。
EIA/TIA 的布線標準中規定了兩種雙絞線的線序 568A 與 568B
T568A 的接法是：綠白、綠、橙白、藍、藍白、橙、棕白、棕 T568B 的接法是：橙白、橙、綠白、藍、藍白、綠、棕白、棕 A 和 B 的不同之處其實就是 1 和 3、2 和 6 號線的位置互換一下。
100BASE-T4 RJ-45 對雙絞線的規定如下：
1、2 用于發送，3、6 用于接收，4、5，7、8 是雙向線。 1、2 線必須是雙絞，3、6 雙絞，4、5 雙絞，7、8 雙絞。

　　更多精彩閱讀推薦：

　　網線水晶頭哪種好_水晶頭如何二次使用

　　網線水晶頭怎么拆_網線水晶頭顏色順序

　　網絡線水晶頭怎么測試_怎么檢查水晶頭有沒有接好
