繼電器是一種利用各種物理量的變化，將電量或非電量信號轉化為電磁力或使輸出狀態發生階躍變化，從而通過其觸頭或突變量促使在同一電路或另一電路中的其它器件或裝置動作的一種控制元件。它用于各種控制電路中進行信號傳遞、放大、轉換、聯鎖等，控制主電路和輔助電路中的器件或設備按預定的動作程序進行工作，實現自動控制和保護的目的。

　　繼電器的作用：根據某種輸人信號的變化來接通或斷開控制電路，實現自動控制和保護電力拖動系統的電器，這里所說的輸入信號可以使電壓、電流等電量（達到一定電流、電壓變會接通或斷開電路），也可以是轉速、時間、溫度和壓力等非電量（受監控的設備達到一定的轉速、一段時間或溫度值、或一定的氣體/液體壓強便會接通或斷開電路）。

　　繼電器一般不是用來直接控制信號較強電流的主電路，而是通過接觸器或其它電器對主電路進行控制，因此同接觸器相比較，繼電器的觸頭斷流容量很小，一般不需要滅弧裝置，結構簡單、體積小、重量輕，但對繼電器動作的準確性則由較高要求。

　　右圖所示為一款電磁繼電器，當流過的電流達到一定值后，線圈磁鐵吸合觸點實現接通或斷開電路。

　　繼電器的分類

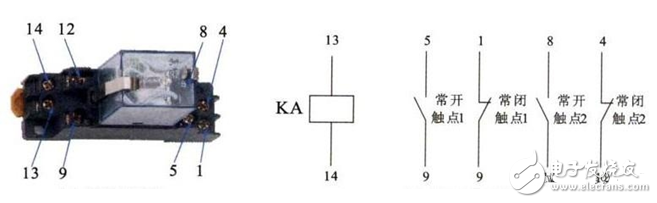

　　按線圈電流種類不同分有：交流繼電器和直流繼電器。在設備中使用的繼電器是24V直流繼電器，如圖共有2組常開和常閉觸點，接線方法如圖所示。 在接線時大家注意繼電器底座和繼電器插針的對應關系。

　?。╝）繼電器實物圖 （b）繼電器圖形符號

　　電磁式繼電器的結構及工作原理

　　電磁式繼電器一般由鐵芯、線圈、銜鐵、觸頭簧片等組成的。

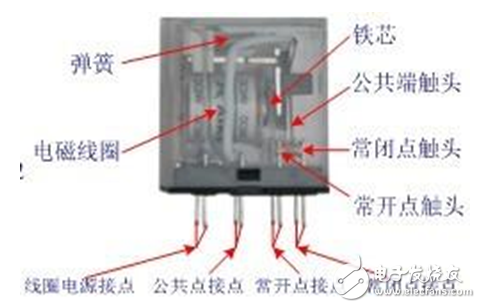

　　電磁式繼電器結構：

　　工作原理：

　　只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。

　　小型繼電器工作原理

　　繼電器是自動控制電路中常用的一種元件。實際上它是用較小的電流來控制較大電流的一種自動開關。在電路中起著自動操作、自動調節、安全保護等作用。

　　繼電器的種類很多，常用的有電磁式和干簧式兩種。電磁式繼電器成本較低，便于在面包板上使用。

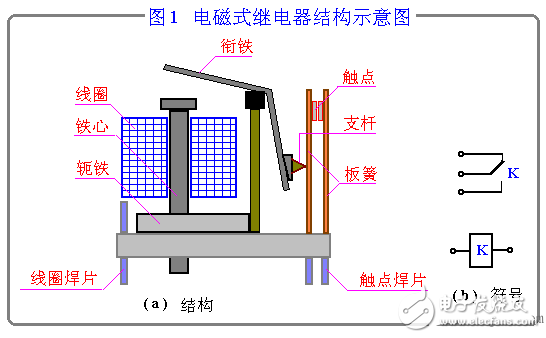

　　電磁式繼電器是以電磁系統為主體構成的，圖 T319 為電磁式繼電器的結構和符號示意圖。

　　當繼電器線圈通以電流時，在鐵心、軛鐵、銜鐵和工作氣隙 d 中形成磁通回路，從而使銜鐵受到電磁吸力的作用而吸向鐵芯，此時銜鐵帶動支桿而將板簧推開，使一組或幾組常閉觸點斷開（也可以使常開觸點接通）。當切斷繼 電器線圈的電流時，電磁力失去，銜鐵在板簧的作用下恢復原位，觸點又閉合。

　　在電路中，表示繼電器時只要畫出它的線圈和與控制電路有關的接點組就可以了。繼電器的線圈用一個長方框符號表示，同時在長方框內或框旁標上這個繼電器的文 字符號“ K ”。繼電器的接點有兩種表示方法 ：一種是把它直接畫在長方框的一側，這樣做比較直觀。另一種是按電路連接的需要，把各個接點分別畫在各自的控制電路中，這樣對分析和理解電路是有利的，但 必須同時在屬于同一繼電器的線圈和接點旁邊，注上相同的文字符號，并把接點組編號。表 B321 列出了繼電器的常用符號和三種接點的符號。按有關規定，在電路中，接點組的畫法應按線圈不通電時的原始狀態畫出。

　　圖T320是一個簡單實用的自動關燈電路。當按下按鈕開關S后，晶體管VT立即飽和導通，電源電壓（6 V）加在繼電器線圈的兩端，使它吸合，動合觸點閉合，“ 220 V、40 W ”的燈泡電源被接通而發光。同時，電容C被迅速充電，使它的兩端電壓也達6 V。當放開按鈕后，由電源提供電流IB的電路被切斷，但電容C兩端存在電壓，還能維持晶體管工作，隨著時間的延遲，電容中的電荷經過電阻R與晶體管的發射 結泄放，電容兩端的電壓逐漸下降，當晶體管UBE《0.5 V以后，VT截止，繼電器線圈失去電壓而釋放，觸點被打開，“ 220 V、40 W ”燈泡的電源被切斷而熄滅。這個電路，按一下按鈕開關S，燈亮20秒左右自動熄滅（延時時間的長短可調節電容C的容量），可做走廊照明燈的控制裝置。這個 實例告訴我們，利用繼電器可以低電壓（6 V）、弱電流（幾十毫安）來控制高電壓（220 V）、強電流（幾百毫安）的電路。如果需要控制更高的電壓和更大的電流，可以采用小繼電器控制大繼電器的方法來提高電路的驅動能力。

　　與繼電器線圈K并聯的二極管VT為保護二極管，又稱續流二極管。由于繼電器線圈的電感在斷電的瞬間，線圈兩端將產生較高的反向電壓，這個電壓與電源電壓疊 加，加在晶體管c、e之間，很可能超過晶體管的最大反向擊穿電壓U（RB）CEO，使晶體管擊穿損壞，而二極管VT的作用就是消除這個反向電壓的影響，保 護電路的正常工作。在電子電路中，凡是有直流繼電器的地方，都需要與其線圈反向并聯一個二極管，以防止電路元件的損壞。

　　繼電器使用方法

　　電磁式繼電器按輸入信號不同分有：電壓繼電器、電流繼電器、時間繼電器、速度繼電器和中間繼電器。如圖所示。

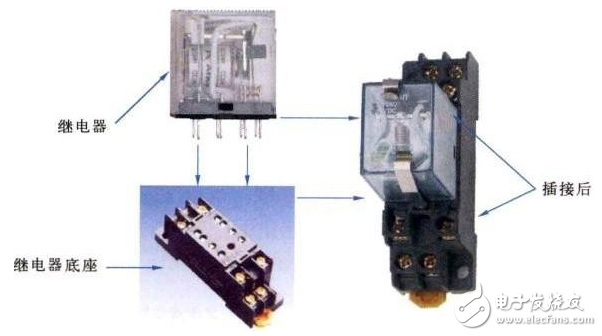

　　圖 繼電器的安裝

　　繼電器的使用

　　繼電器在使用時一般都是由繼電器和繼電器底座組合而成，繼電器底座可以快速安裝在導軌上，并能夠吧繼電器的線圈和觸電的接點引出到底座的快速連接柱上，使得在使用和接線時都非常方便，如果繼電器損壞也可以直接將繼電器從底座上拔出直接更換，節省了維修時間。
