74hc164是比較典型的移位寄存器，該移位寄存器有一個數據輸入端口、一個時鐘信號端口和八個輸出端口。這種方法只需要2個MPU 的IO端口，而且在鎖存器件這2個端口還可以干別的事情。 74HC164驅動共陰、共陽數碼管都很方便。

　　74hc164驅動要點

　　1、上升沿寫入串行數據：

　　CLK=0;

　　DAT=num&0x01;

　　CLK=1;

　　2、寫入數據的數碼管編碼（指代碼中的 tab［］）

　　串行數據是FIFO先進先出，也就是先寫高位，移位放入。

　　74hc164驅動共陰數碼管

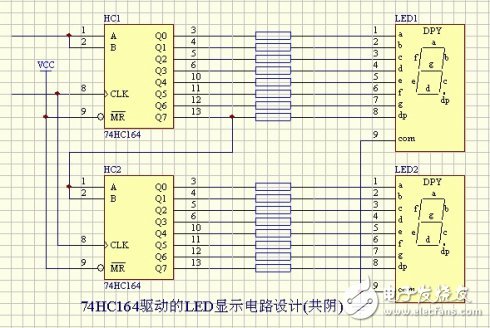

　　74hc164驅動共陰數碼管電路圖

　　74hc164驅動共陰數碼管源程序

　　//共陰數碼管74hc164串行驅動

　　#include《AT892051.H》

　　#define uint unsigned int

　　#define uchar unsigned char

　　sbit DAT=P3^7; //模擬串口數據發送端

　　sbit CLK=P3^4;//模擬時鐘控制端

　　uchar code tab［］={0xfc，0x60，0xda，0xf2，0x66，0xb6，0xbe，0xe0，0xff，0xf6};//0-9，-，全滅

　　void sendbyte（uchar byte）

　　{

　　uchar num，c;

　　num=tab［byte］;

　　for（c=0;c《8;c++）

　　{

　　CLK=0;

　　DAT=num&0x01;

　　CLK=1;

　　num》》=1;

　　}

　　}

　　void delay_50ms（unsigned int t）

　　{

　　unsigned int j;

　　for（;t》0;t--）

　　for（j=6245;j》0;j--）

　　{;}

　　}

　　main（）

　　{

　　unsigned char h;

　　while（1）{

　　for（h=0;h《10;h++）{

　　delay_50ms（1）;

　　sendbyte（h）;

　　delay_50ms（4）;

　　}

　　h=0;

　　}

　　}

　　74hc164驅動共陽數碼管

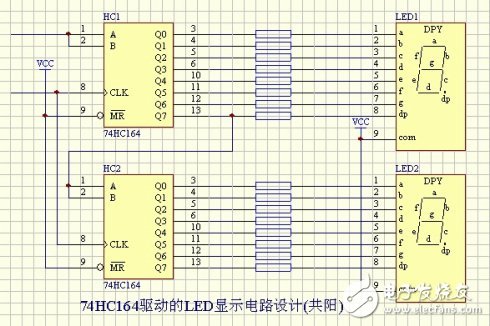

　　74hc164驅動共陽數碼管電路圖

　　74hc164驅動共陽數碼管源程序

　　#include《reg51.h》

　　#define uint unsigned int

　　#define uchar unsigned char

　　sbit DAT=P1^1; //模擬串口數據發送端

　　sbit CLK=P1^2;//模擬時鐘控制端

　　uchar code tab［］={0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0xf8，0x80，0x90，0xbf，0xff};//0-9，-，全滅 （共陽字段表）

　　void sendbyte（uchar byte）

　　{

　　uchar num，c;

　　num=tab［byte］;

　　for（c=0;c《8;c++）

　　{

　　CLK=0;

　　DAT=num&0x80; //（0x80即十進制的128， 二進制的10000000 按位發送）

　　CLK=1;

　　num《《=1;

　　}

　　}

　　void delay_50ms（unsigned int t） //50MS演示程序

　　{

　　unsigned int j;

　　for（;t》0;t--）

　　for（j=6245;j》0;j--）

　　{;}

　　}

　　main（）

　　{

　　unsigned char h;

　　while（1）{

　　for（h=0;h《10;h++）{

　　delay_50ms（1）;

　　sendbyte（h）;

　　delay_50ms（10）;

　　}

　　h=0;

　　}

　　}
