AD834具有的800MHZ的可用帶寬是此前所有模擬乘法器所無祛相比的。推出AD834之前，ADI公司已經有了大約20 年設計模擬平法器的歷史，也推出過其他的模以乘法器產品，如： AD734四象限模擬乘法器（帶寬僅為10MHz）。AD539- 二象限模擬乘祛器（帶寬為60MHz）.AD534四象限模擬乘法器（帶寬為60MHz）等。

　　同時，AD834也是目前速度最快的四象限模擬乘法器芯片之-。它將所有電路集成于-塊芯片之中，使得AD834 具有極高的速度。這一優點使得AD834 可以工作fUHF波段，廣泛地應用于混頻。倍頻、乘（除）祛器、脈沖調制、功率控制、功率測試、視頻開關等領域。

　　自動電平控制（ALC）是指當直放站工作于最大增益且輸出為最大功率時，增加輸入信號電平，提高直放站對輸出信號電平控制的能力。自動增益控制（AGC）的定義與ALC一致，只是二者的作用機制不一樣。ALC是通過反饋控制輸入信號的強度來達到控制輸出信號電平的目的，而AGC是通過反饋控制直放站的增益來達到此目的。

　　AGC有兩種控制方式：一種是利用增加AGC電壓的方式來減小增益的方式叫正向AGC，一種是利用減小AGC電壓的方式來減小增益的方式叫反向AGC 。正向AGC 控制能力強，所需控制功率大被控放大級工作點變動范圍大，放大器兩端阻抗變化也大；反向AGC所需控制功率小，控制范圍也小。那么基于AD384電路我們一起來了解一下。

　　基于AD384的AGC電路解析

　　本通信設備要求AGC的控制深度達70dB。AGC電路對70MHz中放輸出的信號取樣，然后輸出射頻AGC電壓和中頻AGC電壓，分別用于控制接收機高放和二中放的增益，以適應天線輸入0.5μV～0.5V的動態范圍。

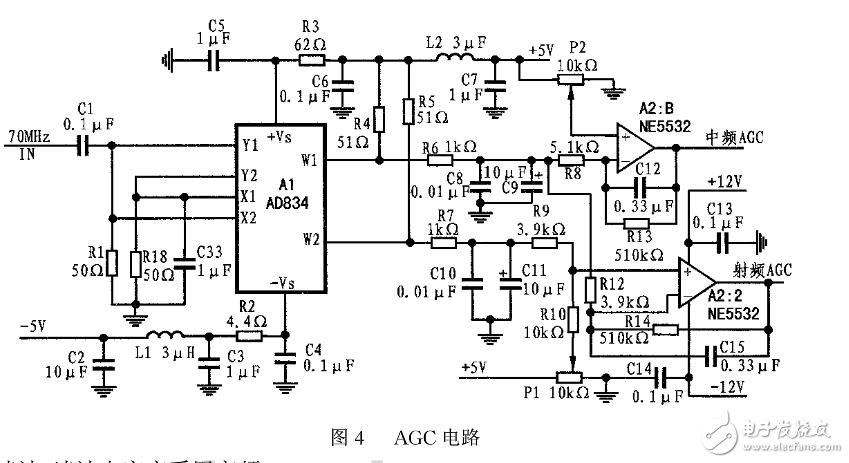

　　由AD834構成的AGC電路如圖4所示。中頻信號經C1、R1耦合到AD834的X2和Y1輸入端，相乘后獲得的直流分量經RC濾波后即是AGC電壓；由NE5532（雙運放）組成的有源濾波器，對AGC電壓進行適當?shù)姆糯笈c電平移動，其中A2∶B運放采用單端輸入，設計的AGC電壓放大倍數為100，以形成中放所需的中頻AGC電壓（動態范圍為5.5～5V）；A2：A運放采用差動輸入， 電壓放大倍數設計為130，以形成高放所需的射頻AGC電壓（動態范圍為5.5～4V）。

　　電路中，電位器P1和P2分別用于調整射頻AGC和中頻AGC的靜態電壓，無信號輸入條件下，射頻AGC電壓應為5.5V，中頻AGC電壓應為5.0V，此時接收機增益最大；隨著中頻輸入信號的增強，射頻AGC電壓降低，中頻AGC電壓升高（因中放為反向型AGC控制），接收機增益逐漸降低。

　　需要注意的是，AD834應用于高頻電路時，電源需要良好的去耦濾波，濾波電容應采用高頻瓷片電容，電容應緊靠芯片的電源引腳；電路板布局時，高頻輸入與輸出線之間應盡量分離；電路布線應盡量短；并應良好接地。
