什么是被動式PFC？

　　被動式PFC曾經是PC電源上的主流，現在雖然已經退出主流市場，但由于相對低廉的成本，因此其仍然活躍在額定功率400W以下的入門級電源產品中。被動式PFC電源的PF值大多在0.7到0.8左右，但甚少能有超過0.8的水平，畢竟要在被動式PFC電源上做到PF值0.8以上，從成本來說足以做主動式PFC電源，后者的PF值可以輕松達到0.9的水平。

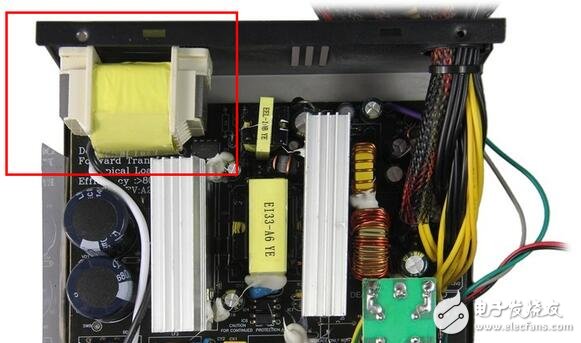

　　常見于PC電源中的被動式PFC是電感補償式，其通過減少交流輸入的基波電流與電壓之間相位差來提高功率因數，特點是在高壓濾波電容附近有一個PFC電感，這個電感由多塊硅鋼片外部纏繞銅線而成，體積大、重量高，為了保證其安裝穩固，現在不少被動式PFC電源會把PFC電感固定在外殼，再通過導線連接到主PCB上。

　　電感補償式的被動式PFC有結構簡單、成本低廉的優勢，但是其電感的體積和重量都會隨著電源額定功率的提升而增加，因此被動式PFC基本上不會用在額定功率比較高的電源產品中。另外由于被動式PFC電源往往有著比較高的重量，因此在玩家群體里產生了一種“電源越重品質越好”的判斷方法，這個判斷法一直沿用至今，雖然現在基本已經沒有實用價值，但仍然被不少剛?cè)腴T的玩家奉為信條。

　　值得一提的是，由于有這樣的判斷法，在被動式PFC電源仍是主流的年代，有不少假冒偽劣產品會采用假的PFC電感，這些電感在表面上和真品沒什么區別，但實際上可能只有硅鋼片而沒有銅線繞圈，甚至只是灌裝水泥冒充的，以增加電源的重量。因此“電源越重品質越好”的判斷方法就算有些參考意義，但顯然不會是絕對的判斷標準。

　　此外被動式PFC電源對輸入電壓的穩定性有一定的要求，基本上電壓波動的允許范圍不會太廣。而且由于被動式PFC適合在比較高的電壓下使用，因此采用110V輸入設計的被動式PFC電源還需要添加一個倍壓器，將輸入電壓從110V增加至220V，以保證PFC電路工作的正常。

　　什么是主動式PFC？

　　主動式PFC在結構上來說基本就是一個通過PWM控制電流波形的AC/DC整流器，交流輸入通過整流橋進行整流，然后PWM觸發主動PFC電路中的MosFET管，分離中間直流電壓到恒定脈沖序列，隨后這些脈沖信號通過濾波電容，將相對平順的電流送到主開關電路。

　　此外我們可以在主動式PFC電路中看到一個體積相對較大的電感線圈，這個電感線圈可以對電流起到緩沖和梳理的作用，當然它在體積和重量上比起被動式PFC的電感要小很多。

　　從設計結構上來說，主動式PFC顯然比被動式PFC更復雜，成本也更高。但是主動式PFC有著更寬廣的電壓適應能力，在電壓波動較大的情況下仍然可以穩定工作，不少產品甚至直接支持110V到220V電壓的輸入。同時在功率因數校正的效果上，主動式PFC也有凌駕于被動式PFC，可以輕松達到0.9以上，部分高端產品甚至可以實現無限接近于1的效果。

　　此外由于主動式PFC電路的體積和重量都遠小于被動式PFC，隨著電源額定功率的提升，其在體積和重量上的變化也不會很大，因此在被動式PFC電源上“越重越好”的標準其實并不適合主動式PFC電源。

　　主動式PFC電源會更省電嗎？

　　在主動式PFC電源剛剛步入主流的時候，又不少廠商為了宣傳自家的主動式PFC電源產品，都紛紛打出了“主動式PFC電源更加省電”的旗幟，引導消費者選擇采用主動式PFC設計的產品。但事實上是不是這樣呢？主動式PFC電源就一定比被動式PFC電源省電嗎？

　　如果從宏觀的角度來看，確實是這樣沒錯的。同樣是200W的有效功率，采用被動式PFC設計、PF值為0.8的PC電源需要消耗250W的視在功率，而采用主動式PFC設計、PF值為0.9的PC電源則只需要222W的視在功率，如果說視在功率相當于發電機的輸出功率，那主動式PFC電源對發電機造成的負荷就更低，自然也就是更省電了。

　　然而這樣的省電對于消費者而言并沒有什么實際意義，因為我們的電表只統計有效功率，并不是統計視在功率，換句話說你只需要為有效功率付電費，因此不管是主動式PFC、被動式PFC還是沒有PFC，只要有效功率相同，電表上走的數字就是相同的，消費者需要支付的電費也是相同的。

　　真正能讓你省電費的參數是電源的轉換效率，這個轉換效率直接影響電源有效功率的高低，在相同的輸出負載下，轉換效率更高的電源所需要的有效功率越低，你需要付的電費自然也越少了。

　　我們?yōu)槭裁匆x擇主動式PFC電源？

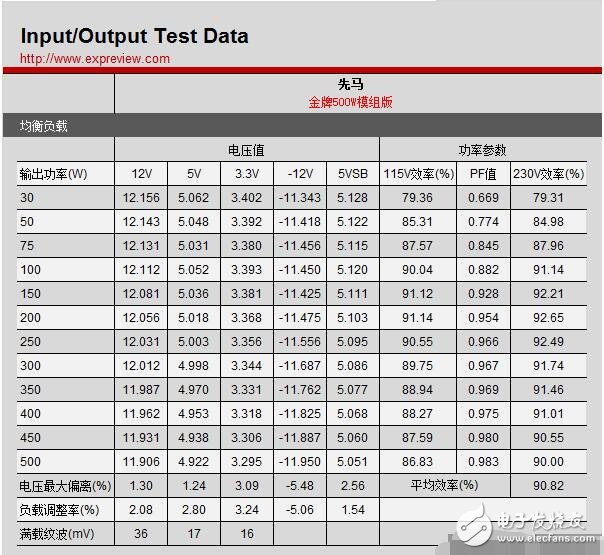

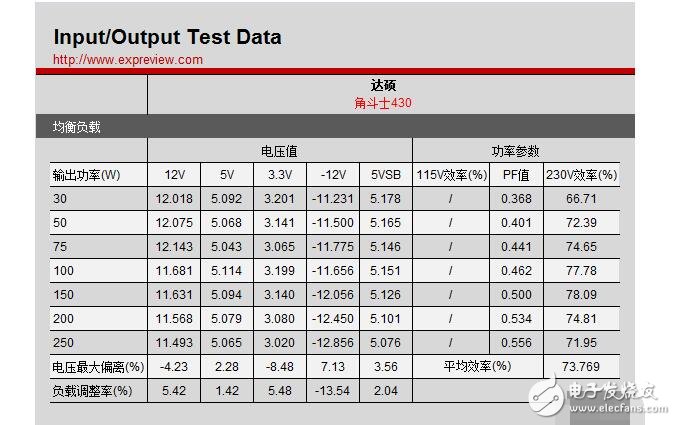

　　如果僅僅是從省電費的角度來考慮，電源是采用主動式PFC、被動式PFC甚至是有無PFC都沒有什么關系，因為省錢與否的關鍵是在電源的轉換效率。但是實際與理論總是有一些差別的，從客觀事實來說，同樣額定功率的電源產品，主動式PFC電源大部分確實有著比被動式PFC產品更高的轉換效率，因為前者往往在做工、用料和架構上都會有更高的水平，品質也會更好，所以主動式PFC電源產品在客觀上確實要更省電費，雖然兩者沒有必然的聯系。

　　此外主動式PFC電源對交流輸入電壓的適應性也更強，基本上目前的寬幅電源都采用了主動式PFC設計，這樣在電壓波動比較大環境下，主動式PFC電源仍然可以保持穩定的輸出。而被動式PFC電源對輸入電壓的穩定性有一定的要求，電壓浮動的適應范圍往往不如主動式PFC產品，在輸入電壓起伏較大的環境下可能無法正常工作。

　　另外選擇主動式PFC電源也是一種環保觀念，由于其PF值更接近于1，因此它對電網的負荷和污染也會更低，有利于減少不必要的能量消耗。現在PC電源中的80Plus認證不僅對產品的轉換效率有要求，它還同時要求PC電源的PF值在0.9以上，因此80Plus認證在一定程度上也是對電源產品在環保貢獻上的肯定。

　　主動式pfc和被動式pfc哪個好？

　　主動PFC優勢于被動。那么為什么主動式PFC的轉換效率要高于被動式PFC呢？被動PFC對電路的要求比主動PFC要低，市面上99%的被動PFC電源都是采用簡單的半橋拓撲+廉價二極管元件構成，而主動PFC電源標配雙管正激電路+低阻抗電感+高功率場效管，更優秀的架構與元件可以使轉換效率穩步提升。

　　主動式pfc和被動式pfc區別

　　被動式PFC一般是一個體積較大的電感，內部是銅線纏繞硅鋼片以絕緣膠紙包覆，外形和小變壓器非常相似。被動式PFC采用電感補償方法使交流輸入的基波電流與電壓之間相位差減小來提高功率因數，被動式PFC的功率因數只能達到0.6～0.75，一般放置在高壓濾波電容附近。被動PFC方案簡單的結構也形成了其最大的特點——低成本。

　　相對于被動PFC簡單直觀的外形，主動式PFC電路要復雜許多。主動式PFC電路是由電感線圈、濾波電容、開關管及控制IC等元件組成的一個升壓電路，可以將輸入電壓提高、減少電流的電能損耗。主動式PFC可以達到較高的功率因數──通常可達98%以上，但由于電路較復雜、元件較多，所以成本也相對較高。
