本方案主要用在智能TV，機頂盒（STB）的遙控，無線觸控板，鼠標和鍵盤，游戲控制器，無線控制玩具，藍牙智能模塊和無線電臺。本文介紹了PRoC BLE性能，框圖和應用框圖，以及CY5672 PRoC? BLE遙控參考設計主要特性，框圖，電路圖，材料清單和設計資料。

　　PRoC BLE是一個32 位的48 MHz ARM Cortex-M0 BLE 解決方案，它包括CapSense、12 位ADC、4 個定時器、計數器、脈沖寬度調制器（TCPWM）、36 個GPIO、2 個串行通信模塊（SCB）、LCD 和I2S。PRoC BLE 包括與Bluetooth? 4.1 相兼容的免費協議BLE 棧，可為HID、遙控、玩具、信標和無線充電器提供可編程且靈活的完整解決方案。除了這些應用外，PRoC BLE 還提供了系統級BLE 連接的簡單且低成本的方案。

　　PRoC BLE 器件系列能夠為硬件和固件的編程、測試、調試和跟蹤提供廣泛的支持。借助完善的片上調試功能，可以使用標準的生產器件在最終系統中進行全面的器件調試。它不需要特殊的接口、調試轉接板、模擬器或仿真器。只需要標準的編程連接，即可全面支持調試。PSoC Creator 集成開發環境（IDE）能夠為PRoC BLE 器件提供全面集成的編程和調試支持。SWD 接口與工業標準的第三方工具完全兼容。PRoC BLE 還支持禁用SWD 接口并擁有強大的閃存保護性能。

　　PRoC BLE性能：

　　Bluetooth Smart 連接

　　■ 藍牙4.1 單模式器件

　　■ 集成了Balun的2.4 GHz BLE 射頻和基帶

　　■ TX 輸出功率：–18 dBm ~ +3 dBm

　　■ 分辨率為1 dB 的接收信號強度指示（RSSI）

　　■ RX 靈敏度：–92 dBm

　　■ TX 電流：15.6 mA （功率為0 dBm時）

　　■ RX 電流：16.4 mA

　　ARM Cortex-M0 CPU 內核

　　■ 32 位處理器（0.9 DMIPS/MHz）帶有單周期32 位乘法，工作頻率可達48 MHz

　　■ 256 KB 閃存存儲器

　　■ 32 KB SRAM 存儲器

　　■ 用閃存模擬的EEPROM

　　■ 帶有專用內部低速振蕩器（ILO）的看門狗定時器超低功耗

　　■ 在深度睡眠模式下，電流等于1.3 μA（監視晶體振蕩器（WCO）仍工作）

　　■ 在休眠模式下，電流等于150 nA（SRAM 數據被保持）

　　■ 在停止模式下，電流等于60 nA（支持GPIO 喚醒）

　　支持兩手指手勢的CapSense? 觸摸感應

　　■ 支持多達36 個電容式傳感器，用于按鍵、滑條和觸控板

　　■ 兩手指手勢：滾動、慣性滾動、捏、延展和邊緣輕掃

　　■ 賽普拉斯的電容式Sigma-Delta （CSD）提供了一流的信噪比（》 5:1）和防水性能

　　■ 自動硬件調試算法（SmartSense）

　　外設

　　■ 帶有內部參考電壓、采樣與保持（S/H）和通道定序器的12位、1 Msps SAR ADC

　　■ 超低功耗的LCD segment 驅動，可以在深度睡眠模式下驅動128 個段

　　■ 兩個串行通信模塊（SCBs），支持I2C （主設備/ 從設備）、SPI （主設備/ 從設備）或UART

　　■ 四個專用的16 位TCPWM

　　?另外附有四個8 位或兩個16 位PWM

　　■ 可編程LVD，工作范圍為1.8 V ~ 4.5 V

　　■ I2S 主設備接口時鐘、復位和電源

　　■ 較寬的供電電壓范圍：1.9 V ~ 5.5 V

　　■ 內部主振蕩器（IMO）的頻率范圍為3 MHz ~ 48 MHz，準確度為±2%

　　■ 無負載電容的24 MHz 外部時鐘振蕩器（ECO）

　　■ 32 kHz WCO

　　可編程的GPIO

　　■ 36 個GPIO 均能夠被配置為開漏高/ 低電平、電阻上拉/ 下拉、高阻態或者強驅動輸出

　　■ 所有GPIO 引腳都可以作為擁有靈活引腳布線功能的CapSense、LCD 或模擬引腳使用

　　編程與調試

　　■ 2 引腳SWD

　　■ 支持系統內閃存編程

　　溫度與封裝

　　■ 工作溫度范圍：–40 ℃ ~ +85 ℃

　　■ 適用于56 引腳QFN （7 mm × 7 mm）和76 球形焊盤WLCSP

　?。?.52 mm × 3.91 mm）封裝

　　■ 引腳與CYBL10X6X 兼容

　　PSoC Creator 設計環境

　　■ 用于配置、開發、編程和測試BLE 應用的簡單易用IDE

　　■ 將設計導出到Keil、IAR 或Eclipse 的選項

　　藍牙低功耗協議棧

　　■ 藍牙低功耗協議棧支持通用訪問配置文件（GAP）中央設備、外設、觀測器或傳輸器的角色

　　?在工作狀態下在中央設備和外設角色之間可以實現靈活切換

　　■ 支持互操作性的標準藍牙低功耗配置和服務

　　?在特殊的使用情況中，可以自定義該配置和服務

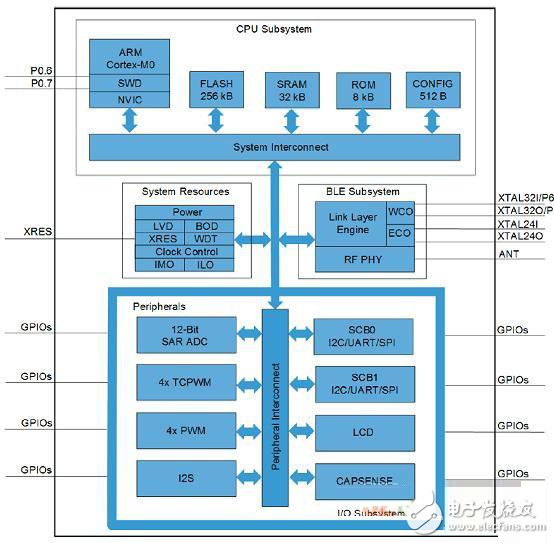

　　圖1.PRoC BLE框圖

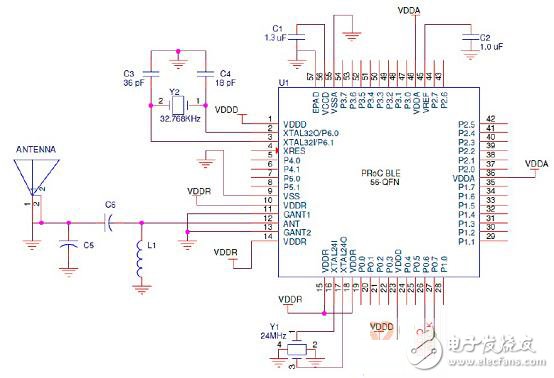

　　圖2.PRoC BLE應用框圖

?
