基于PLC控制系統平穩長周期運行的可行性技術保障

本文重點對大慶煉化公司180萬噸/年ARGG大機組的控制系統TRICON和EDS系統頻繁燒卡的現象進行分析研究，將問題做個專項匯總，找到問題解決的辦法。從而切實有效地保證特護機組的平穩長周期運行。
關鍵詞：TRICON、EDS、燒卡、電磁場、組態、經濟效益

前 言

180萬噸/年ARGG三機組和氣壓機組控制系統是TRICONEX公司的TS3000控制系統和GE公司的90-70系列PLC系統，如TRICON系統見1所示。投用3年后陸續出現燒卡現象，如TRICON系統更換主處理器MP和各I/O卡件已有18塊之多，EDS系統已更換CPU、BIU、I/O卡件等達12塊（詳見表1），造成了一定的經濟損失并嚴重地威脅裝置的安全生產。

系統故障的分析研究

一、系統故障涉及的范圍

如附表所示，遇到的系統故障現象有以下幾個方面：

·卡籠箱故障：TRICON、GE90-70PLC、3500卡籠箱均更換過。
·系統卡件燒壞：TRICON系統更換電源模塊、主處理器MP、通訊卡EICM和各I/O卡件已有18塊之多；EDS系統已更換電源模塊、CPU、BIU、I/O卡件等達12塊；本特立3500系統卡件更換4塊；ASCC防喘振控制器燒壞等。
·系統通訊故障：EDS系統冗余的主副PLC出現6次不冗余現象；操作站與PLC的通訊故障出現4次。
·儀表設備燒壞：主風機靜葉控制器的隔離柵燒毀1次；各類探頭和前置器更換累計達30余臺/次。

從附表可以看出，在裝置和機組的運行期間，維護中對各類故障的處理措施基本上可以分幾種情況。系統接地的處理：詳細檢查接地系統，確保儀表專業接地符合要求；將系統工作地和安全地分開。電源系統的處理：檢查UPS的輸出電壓的精度及各項指標滿足要求（由UPS廠家配合進行）；將UPS輸出端三相四線的中性點N相做接地聯接；更換UPS電源、6臺變壓器及電源開關。儀表回路的檢查：將所有儀表回路做了詳細的檢查。

圖1 TRICON系統示意圖

二、系統維護中值得思索的幾個問題

筆者認為，以下幾個方面值得思考。

1、關于系統的工作環境因素

環境因素有溫度、濕度、電磁場、空氣塵埃等。實際上溫度、濕度和空氣中的腐蝕性氣體及允許塵埃量都符合要求，尤其是和其它機組控制室相比都是一樣的。

但交流電磁場的指標卻很可能過高。原因如下：

·標準要求是：磁場＜2.5T/M，電場＜8V/M（14KHz~1GHz）
·據電磁場的理論可知：變化的磁場產生電場，變化的電場產生磁場。變化的電場和變化的磁場是相互聯系著的一個不可分割的統一體，這就是電磁場。深入理解便是：

①恒定的電場周圍無磁場，恒定的磁場周圍無電場。
②均勻變化的電場周圍產生恒定的磁場，均勻變化的磁場周圍產生恒定的電場。
③周期性變化的電場周圍存在同周期的磁場，周期性變化的磁場在周圍產生同周期的電場。

·TRICON和EDS系統柜下面距離約3米處便是高達1萬伏的交流動力電源（其它機組沒有）。當大電機啟動或停運時產生很大的電磁場便會以光速傳播到遠處。如圖3所示。而電子電路長期在這樣強的電磁場環境中工作，其性能便會逐漸下降，直至燒毀。這可能就是我們遇到經常燒卡的現象。

圖2 電磁場的產生

2、關于系統的可靠性和可用性的問題

眾所周知,PLC具有很高的可靠性指標，一般著名公司的PLC模塊其MTBF（平均無故障時間）都在幾萬到十幾萬小時，甚至幾十萬小時。但是以PLC為基礎的控制系統的可靠性又如何保證呢？

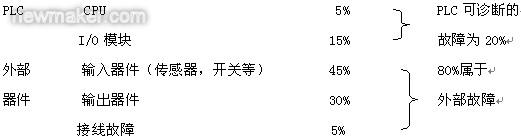

據美國自動化行業的典型統計， 以PLC為基礎的控制系統的故障分布率如下：

由此可見，一個控制系統中只有20%的故障可由PLC直接診斷，而80%的故障在PLC外部,需要用另外的方法解決故障診斷。研究表明，在對一個成套設備或設備的故障檢修時，有一半以上的時間花在檢查、分隔、和確認故障及其發生地點的工作上。因此，要提高以PLC為基礎的控制系統的可用性，應在系統設計時充分考慮外部故障的防止和診斷的措施。

1） 選用質量可靠、性能好的輸入和輸出器件。

2） 充分利用PLC的軟元件資源(如專為外部故 障檢測準備的軟元件)，強化PLC系統的外部故障檢測的功能。充分利用PLC CPU模塊和其它智能模塊的自診斷功能，如CPU模塊對自身的及對I/O模塊的診斷及報警，通信模塊對有關通信的診斷，熱電偶輸入模塊對斷偶的報警，等。充分認識PLC CPU的在線更換I/O模塊的功能。 這時應注意保持被更換的模塊所處的狀態，直到更換完畢再恢復直接從現場采集輸入信號，或直接向現場輸出信號。

3）正確選擇I/O模塊。絕大部分I/O模塊都是8個或16個或32個輸入/輸出點共用1個公共點。特別是對輸出模塊的輸出電流和流過公共點的電流均有限制。如某模塊每個輸出點的最大電流為0.5A，8個點共用1個公共點，流過它的最大電流為2A，這意味著只允許同時接通4點，否則會影響模塊的安全使用。對于輸入模塊，則要注意對一個公共點它允許同時可接通的點數（通常為60%）。在安排輸入/輸出的清單時，千萬不能忽略這個問題。

4）正確選擇輔助開關電源。注意電源有足夠的富裕容量。若安排雙電源作并聯運行，一定要考慮適當?shù)碾娐繁ＷC負載不會都由其中一個內阻較低的那個電源承擔。

現在的模塊都采用新的集成電路元器件，元器件數量大為減少，電路板的熱設計均可保證在小型化的同時，長期可靠地工作。但是對于電源模塊來講，就比較難以達到這種境地。一般的電源模塊相對體積較大。作為系統設計者一定要十分注意這個問題，讓電源模塊有足夠的富裕容量。這種小錢沒有必要省，省了小錢可能造成隱患，教訓并不鮮見。

5）容錯能力。容錯能力是一個控制器的主要指標，它能檢測出瞬時或固有的故障并對其進行在線修復。它提高了控制器的穩定性。故障診斷程序，一定要在編控制程序的同時，考慮編故障診斷程序。有人把它稱為基于PLC的嵌入式故障診斷程序。

另外，還要注意輸入模塊的工作電壓足以保證0和1狀態正常翻轉，切勿把工作電壓定在接近0/1電平的下限，不然會產生工作不可靠的情況。

TRICON系統采用TMR技術，控制器包括三個完全獨立的分電路（電源是雙冗余的）。每個分電路與其它兩個電路并行處理應用程序，并對所有離散IO數據進行三取二的表決，對模擬數據進行取中值的表決。由于每個分電路是與其它分電路完全隔離的，任何一個單點的故障都不會影響其它分電路，如一個分電路發生故障，其數據值會被其它的數據值覆蓋，操作員可對其進修復或更換。TRICON具有在線診斷與自修復能力，對每個通道、每個模塊以及每個功能電路就進行廣泛的診斷，并能及時報告錯誤。允許日常的維護而為中斷控制。

3、關于接地的問題

接地是一個相當復雜的問題。特別是我國長期以來在工礦企業中采用來自原蘇聯的三相四線制，把中線當作零線用。220VAC電源取自一根相線和中線。在未大量使用集成電路和微處理器前，并不曾產生很多問題。但隨著集成電路和微處理器大量運用于儀表、低壓電器、控制系統，甚至交直流傳動控制后，正確處理接地便成為一個必須面對的技術問題。

對PLC控制系統來講，接地并不難處理。對一般以開關量為主、兼有一定的模擬量（4-20mA或1-5V等大信號）的系統，大多數情況下可以不接地（即浮空）。因為對PLC來講，按日本JIS標準，采用第三種接地，即接地電阻不大于100歐姆。如果你草率接了地，而這個地又是零線，并非真正的地，當三相嚴重不平衡時，零線的電位可能高達幾十伏特，弄不好就會使CPU故障，這方面的教訓在國內并不少見。如果系統中有熱電偶等小信號，接地的問題就要化點功夫了。為了避免交變感應，在布線時要盡可能遠離動力線，或信號線與動力線成正交排列，再加上電容濾波，在交流電源兩端接電源濾波器等措施，干擾問題不難解決。

4、關于軟硬件的配置問題

現代的PLC編程系統都是按IEC 61131-3的標準建立的。應該說都貫徹了結構化編程的基本方針。TRICON系統的編程軟件是MSW311，筆者用TS1131軟件（是MSW311的高級版本）對TRICON系統的硬件配置進行了重新組態實驗。結果發現主機架的額定功率是175W，而實際組態為185W，超過額定功率10W，組態如圖3所示。如果按最初的設計實際組態的功率達225W（最初用2個EICM卡通訊，現在用2個NCM卡通訊），則過載40W。而2個擴展機架的實際功率均小于額定功率35W和75W，都不過載。

三、典型案例

2003年10月10日早8：30儀表值班巡檢發現ARGG三機組TRICON控制系統第2機架4槽DI卡報警，F(xiàn)ault燈亮。故障診斷信息為“Daul—Port Memory error”，該故障清除不掉。當時的處理措施是：摘除該卡上的停機聯鎖，在線更換新卡。新卡工作正常后，故障信息可以清除掉。

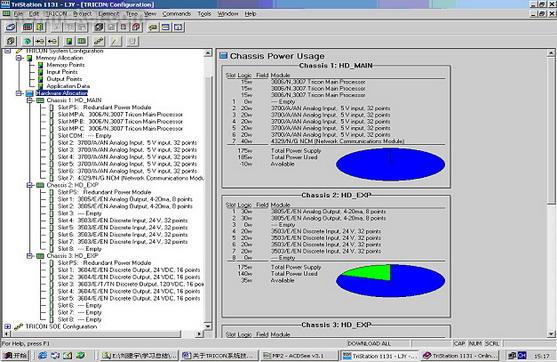

圖3 TRICON系統組態畫面

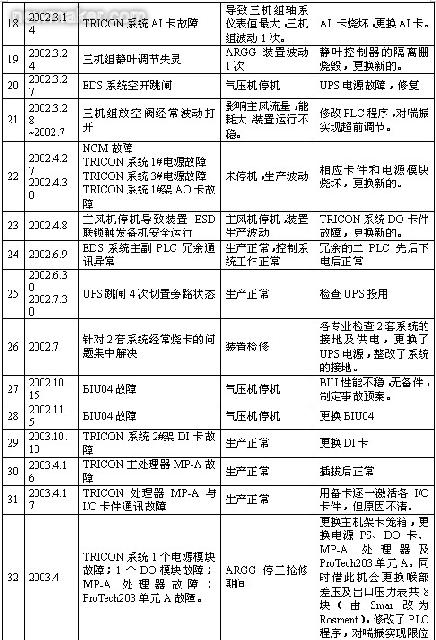

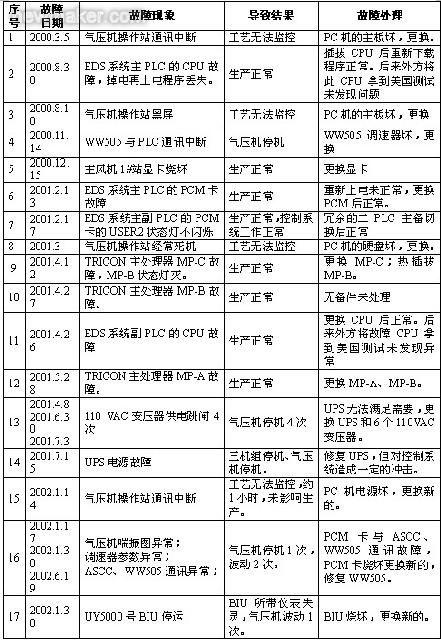

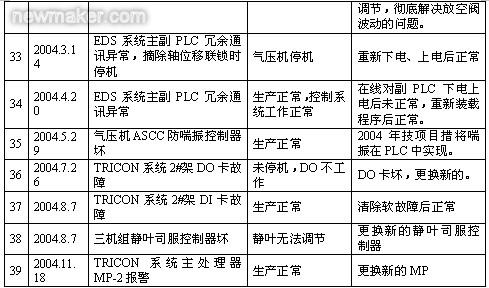

表1 系統故障一覽表

結論

PLC系統能否可靠長周期運行，涉及的范偉很廣泛，系統的可靠性、安全性等必須符合設計規范，并注重使用環境，加強定期檢測等維護，為平穩生產創造條件。
