CAD軟件提供了一個虛擬的二維和三維空間，這個空間需要一個基準，這個基準被稱為世界坐標系（WCS），但在有些特殊情況下，世界坐標系下繪圖并不是特別方便，因此用戶會根據自己的需要設置一個新的參考坐標系，這個坐標系就叫用戶坐標系（User Coordinate System），簡稱為UCS。在CAD中輸入UCS命令，就可以根據不同的條件設置用戶坐標系，通常有下面幾種方式：設置新的坐標原點，旋轉某個軸向，以某個對象為基準設置坐標系，以三維模型的某個面來定義UCS方便后續建模。
下面簡單給大家介紹幾種應用。
一、調整坐標原點，方便進行坐標標注。

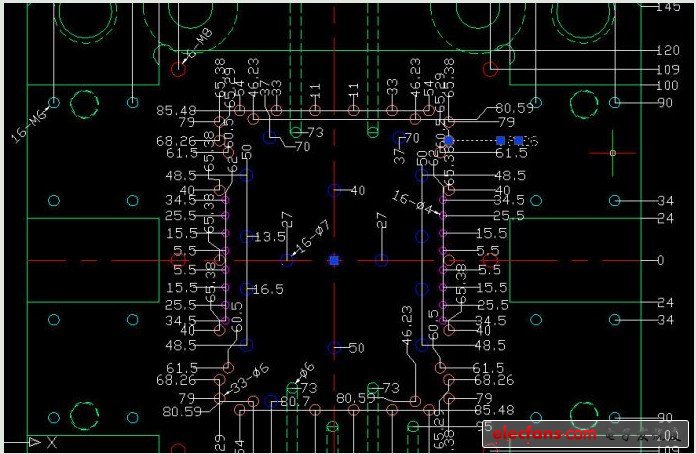

在一些機械零件、模具中有大量的孔或其他圖形特征，設計人員通常的做法是在圖形中確定一個基點，將UCS原點調整到基點處，然后利用坐標標注來進行尺寸標注。如果結合連續標注，標注非常快，而且圖面也很整齊，如下圖所示：

在上圖中可以看到UCS坐標原點被定為到中心線的交點處，當然也可以將圖形整體移動，讓中心線的交點正好位于世界坐標系的原點，但如果一圖紙中有多個零件圖形就只能用UCS了。
二、調整坐標方向，方便繪制傾斜圖紙。

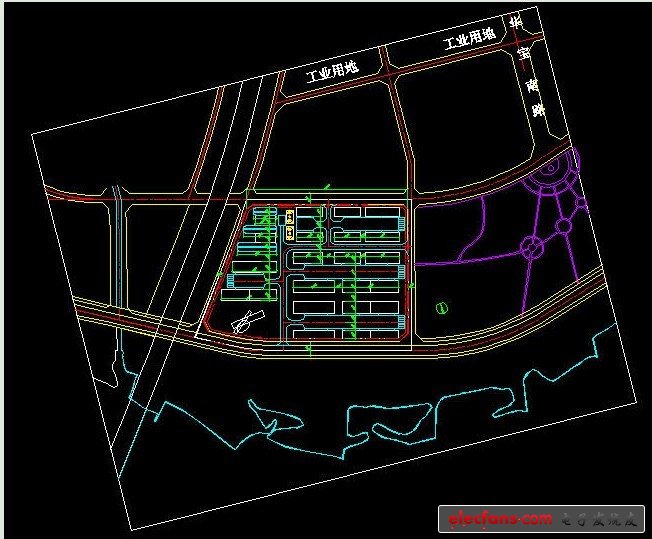

一些小區和市政規劃圖是傾斜的，如下圖所示

如果就保持在傾斜轉狀態下繪圖或出圖都不方便，因此通常會將坐標系進行旋轉，將圖形轉成正向?；静僮鞣椒ㄈ缦拢?br /> 1、輸入UCS命令，回車。
2、輸入Z選項，輸入需要旋轉的角度，將UCS沿Z周旋轉一定角度。當角度不明確時，可以輸入E(對象)選項，然后選擇上或下邊框線。

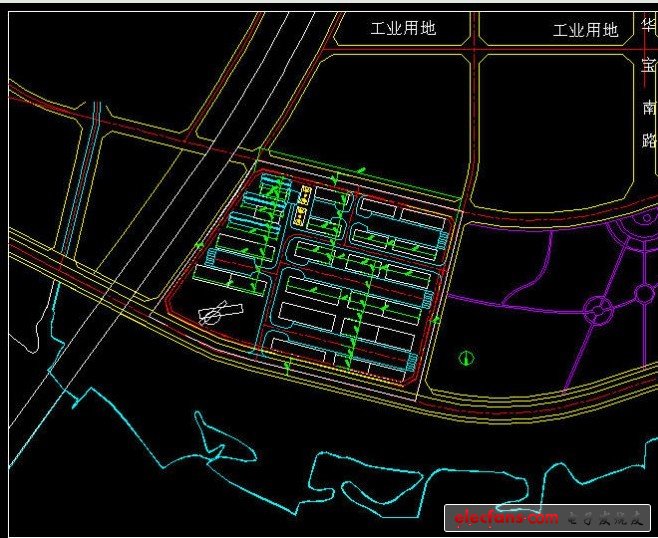

3、輸入PLAN命令，回車，將視圖切換為UCS的平面視圖，如下圖所示：

?

小提示：在CAD中當調整UCS時可以讓視圖自動調整為UCS的平面視圖，可以輸入UCSFOLLOW命令，然后將值設置為1。
三、將坐標系定位到模型的某個表面，方便后續建模
三維建模時經常需要頻繁切換視圖和切換UCS，要學好三維建模，就必須先了解如何使用UCS。

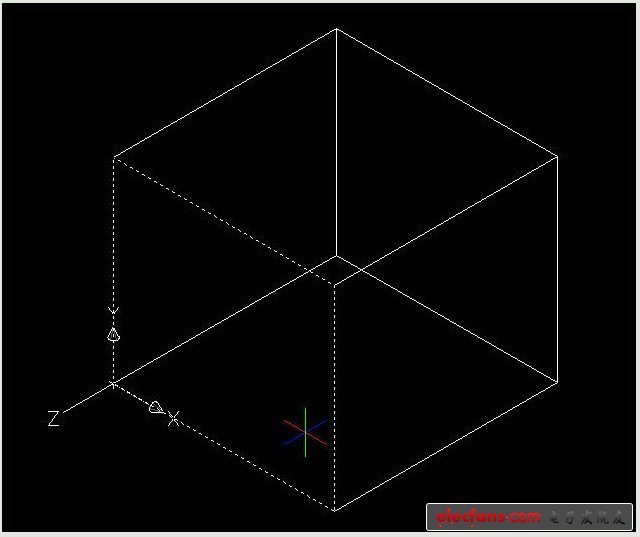

假設我們要在一個方體的側面上畫一個圓柱，我們就需要將UCS定義到方體的側面上，操作非常簡單，輸入UCS命令，回車，輸入F (面) 選項，然后在圖中選擇方體的一個側面，如下圖所示：

CAD會提示一些調整選項，例如N選項可以將UCS定位到相鄰的面上，X\Y選項可以調整XY軸的方向。
將UCS定位到方體側面后，就可以直接在方體的側面繪制其他圖形了，如下圖所示：

AutoCAD高版本三維功能有所增強，提供了動態UCS功能，可以自動將UCS定位到光標所指的面上，這樣避免了頻繁切換UCS。不過現在浩辰CAD等這些國產CAD暫時還不支持。



?
