LTC6655 低漂移、精準緩沖基準系列芯片 (應用電路圖)

2009-09-27 17:49本站整理 佚名我要評論（0）我要收藏

LTC6655 低漂移、精準緩沖基準系列 (應用電路圖)

LTC®6655 系列帶隙基準是低噪聲、低漂移、精準電壓基準，其技術規格針對 -40ºC 至 125ºC 的溫度范圍進行了全面擬訂。其低噪聲和低漂移非常適合于儀表和測試設備所要求的高分辨率測量，而寬溫度范圍則可支持汽車和工業應用。先進的曲率補償功能使得該帶隙基準能夠?qū)崿F(xiàn)一個 <2ppm/ºC 的漂移以及一個可預知的溫度特性和一個達 ±0.025% 的輸出電壓準確度，從而降低或免除了進行校準的需要。

LTC6655 低壓差串聯基準可以從低至比輸出電壓高 500mV 的電壓來供電，也可以從高達 13.2V 的電壓來供電。出色的負載調節以及電流供應和吸收能力、再加上超卓的電壓抑制性能，因而在很寬的電壓和負載范圍內提供了一致的性能。對于低功率應用，該器件提供了一種停機模式。LTC6655 基準系列采用小外形 MSOP 封裝，是要求苛刻精準型應用的絕佳選擇。

特點

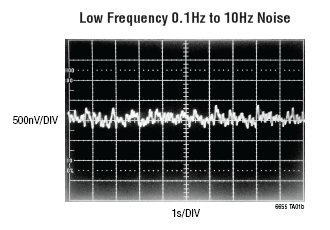

低噪聲：0.25ppmP-P (0.1Hz 至 10Hz)
低漂移：2ppm/ºC (最大值)
高準確度：±0.025% (最大值)
技術規格針對 -40ºC 至 125ºC 的溫度范圍進行全面擬訂
在 -40ºC、25ºC 和 125ºC 溫度條件下進行了 100% 測試
負載調整率：<10ppm/mA
吸收電流和供應電流：±5mA
低壓差：500mV
寬電源范圍至 13.2V
低功率停機模式：<20μA (最大值)
可用輸出電壓選項：2.5V
具 1.25V、2.048V、3V、3.3V、4.096V、5V 輸出電壓選項的器件正在開發之中。相關進展情況請咨詢凌力爾特公司
采用 8 引腳 MSOP 封裝

封裝

MS-8

LTC6655

Typical Application

LTC6655
LTC6655
