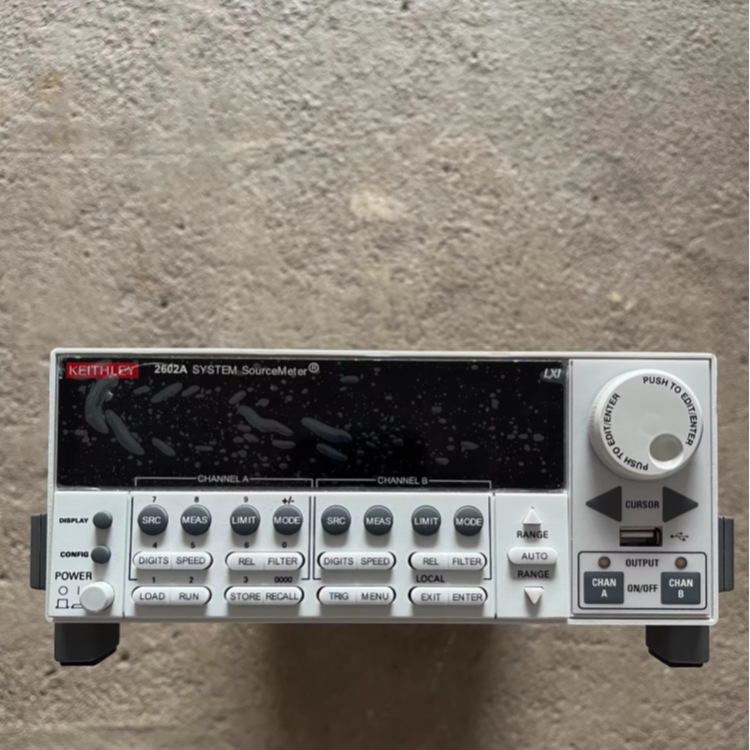

2602A/吉時利2602A源表
2602A/吉時利2602A源表
吉時利 2602A 是雙通道系統級數字源測量單元（SMU），核心為單通道 40.4W 功率、±40.4V/±3.03A 直流 /±10A 脈沖輸出、1fA 電流分辨力與 20,000 讀數 / 秒高速采集，主打半導體與電子器件的雙通道并行 I?V 表征、晶圓級可靠性與量產測試，兼顧桌面研發與系統集成能力。以下是詳細介紹：
核心參數
| 參數類別 | 具體數值 |
|---|---|
| 通道配置 | 2 通道，電氣隔離，獨立控制與同步（<500ns） |
| 輸出功率 | 40.4W / 通道（連續） |
| 最大輸出電壓 | ±40.4V / 通道 |
| 最大輸出電流 | ±3.03A 直流 /±10A 脈沖（最小脈沖寬度可低至 μs 級） |
| 基本精度 | 電壓 0.015%，電流 0.02% |
| 測量分辨率 | 電流 1fA，電壓 1μV |
| 測量速率 | 20,000 讀數 / 秒（高速模式），支持同步采集 I/V |
| 通信接口 | GPIB、USB 2.0、LAN（標配）、TSP?Link、觸發鏈路、14 位數字 I/O |
| 操作溫度 | 0℃ - 50℃ |
| 尺寸 | 429mm×132mm×495mm |
| 重量 | 7.7kg（17.0 lbs） |
| 顯示 | 雙行 LCD 顯示屏 |
| 連接端口 | 前面板香蕉插孔，后面板螺釘端子 |
關鍵特性
- 雙通道獨立隔離：雙 SMU 通道電氣隔離，避免并行測試串?dāng)_，支持多樣品同步測試，通道同步精度 < 500ns，提升量產吞吐量。
- 寬量程四象限輸出：單通道 40.4W 功率覆蓋中小功率器件，±40.4V/±3.03A 直流適配常規測試，±10A 脈沖可減小熱效應，四象限工作模擬電源 / 負載雙向工況，精準表征器件導通 / 阻斷特性。
- 超高精度與動態范圍：電流 1fA、電壓 1μV 分辨力，適配低電流與高精度測試，可捕捉飛安級電流變化與微伏級電壓波動，滿足半導體材料與器件的精細表征需求。
- 高速測量與 TSP 架構：20,000 讀數 / 秒高速采集，快速捕捉瞬態特性；內置測試腳本處理器（TSP），儀器中運行完整測試程序，比傳統系統快 2-4 倍，非易失性內存可存 5 萬行 TSP 代碼與 20 萬 + 讀數。
- 智能觸發與多儀器擴展：TSP/SCPI 雙編程接口，支持復雜觸發模型；TSP?Link 可擴展 32 臺儀器 / 64 通道，實現多通道并行測試，降低主機開銷。
- 接觸檢測與多重保護：接觸檢測功能快速驗證連接狀態，減少測量錯誤；過流、過壓、過功率保護 + 主動互鎖，防止器件與儀器損壞，適配長時間老化與可靠性測試。
- 軟件兼容與后向兼容：內置 TSP Express 軟件，無編程快速 I?V 測試；兼容 LabVIEW、Python 等平臺，支持 2600 系列代碼后向兼容，便于系統升級與替換。
典型應用場景
- 半導體器件：晶體管、二極管、MOSFET、IGBT 的 I?V 特性、擊穿電壓與 SOA 測試，脈沖模式適配熱效應敏感測試。
- 晶圓級與可靠性：晶圓級芯片、RFIC/ASIC/SOC 的并行測試，器件老化與耐久性評估，提升量產效率。
- 光電子與材料：LED、VCSEL、顯示器等光電器件的正向 / 反向特性測試，納米材料、薄膜傳感器的低電流高精度表征。
- 電源與能源：DC?DC 轉換器、電源管理模塊、電池的效率與老化測試，適配中小功率高電流工況。
- 汽車電子：車載電子模塊、傳感器的導通電阻與耐久性測試，寬量程適配多種工況。
