5520A-福祿克5520A高性能多產品校準器
5520A-福祿克5520A高性能多產品校準器

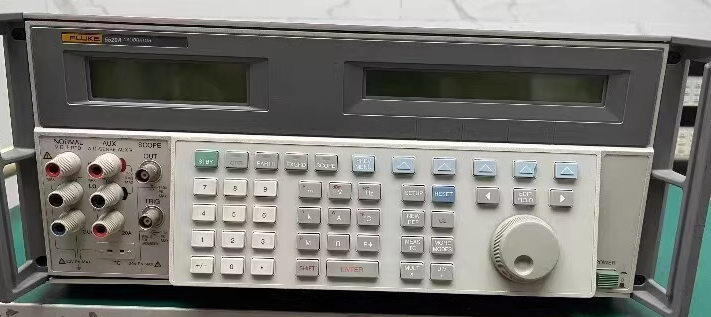

福祿克 5520A 是 5500A 的高性能升級款多產品校準器，精度更高、量程更大，能覆蓋 6? 位 DMM、示波器、功率分析儀等中高端儀器校準，廣泛用于計量實驗室與現場校準。以下是詳細介紹：
核心功能與優勢
- 功能全面擴展：直流 / 交流電壓、電流、電阻、電容、頻率、功率、熱電偶 / RTD 模擬與測量，可輸出多種波形并帶諧波，支持雙路電壓或電壓 - 電流同步輸出與相位控制，能模擬直流 / 交流功率；可測熱電偶溫度、濕度（配探頭）與壓力（接 700 系列模塊）。
- 精度與量程提升：直流電壓一年指標達 50+1.5ppm，直流電流 100+7.6ppm，電阻 90+18ppm，交流電壓 300+18ppm，交流電流 400+61ppm，能滿足 6? 位 DMM 的高精度校準需求。
- 示波器校準能力：可選 5520A?SC100/300/600 等選件，最高可校準 1.1GHz 示波器，配合 5800A/TDP 可實現 125ps 快速上升沿。
- 電能質量校準：5520A?PQ 選件支持按 IEC 標準校準電能質量分析儀，可模擬諧波、閃變等電能質量擾動信號。
- 三相功率模擬：相位鎖定功能可將 3 臺 5520A 互聯，模擬三相功率至約 21kW，帶波形、諧波與精確相位控制 接口，可遠程控制與系統集成。
- 可靠與安全：內置過壓、過流、過載、過熱保護；結構堅固，適合實驗室與現場運輸，重量 22kg，尺寸 17.8×43.2×47.3cm，功耗 600VA。
關鍵技術參數（1 年指標，校準溫度 15–35°C）
| 參數 | 范圍 | 精度指標 |
|---|---|---|
| 直流電壓 | 0 至 ±1020V | 50+1.5ppm |
| 直流電流 | 0 至 ±20.5A | 100+7.6ppm |
| 交流電壓 | 1mV 至 1020V，10Hz–500kHz | 300+18ppm |
| 交流電流 | 29μA 至 20.5A，10Hz–30kHz | 400+61ppm |
| 電阻 | 0Ω 至 1100MΩ | 90+18ppm |
| 電容 | 220pF 至 110mF | 0.25%+0.091% |
| 頻率 | 0.01Hz 至 2.0MHz | 25ppm+1mHz |
| 相位 | 0 至 ±179.99°，10Hz–10kHz | 0.15° |
| 熱電偶 | -250°C 至 + 2316°C（11 種） | 0.14°C |
| RTD | -200°C 至 630°C（8 種） | 0.03°C |
通用規范與接口
- 環境與電源：操作溫度 0–50°C，儲存 - 20–70°C；電源可選 100/120/220/240V，頻率 47–63Hz，電壓波動 ±10%。
- 通信接口：IEEE?488（GPIB）、RS?232，支持遠程控制與自動化測試系統集成。
- 電流擴展：配合 52120A 跨導放大器，電流可擴展至 100A 直流 / 120A 交流；用 25/50 匝線圈可等效至 6000A，適配大電流鉗表校準。
典型應用場景
- 6? 位臺式與手持式 DMM 校準
- 示波器帶寬與上升時間校準（帶選件）
- 功率分析儀、諧波分析儀與電能質量儀器校準
- 熱電偶 / RTD 溫度計、過程校準器校準
- 電流鉗與大電流設備校準（配合擴展模塊）
- 三相功率測量儀表校準（多機互聯）
