IX8024 與 ASM2824 實現PIN to PIN 封裝兼容，是兩款可替換的高速接口芯片，但 IX8024 在工藝、功能、PCIe 性能、電源設計上進行了全方位升級，ASM2824 則在成熟度、適配性上保留傳統優勢。以下從雙方核心優勢、優勢深度剖析、應用場景差異三方面展開詳細分析。

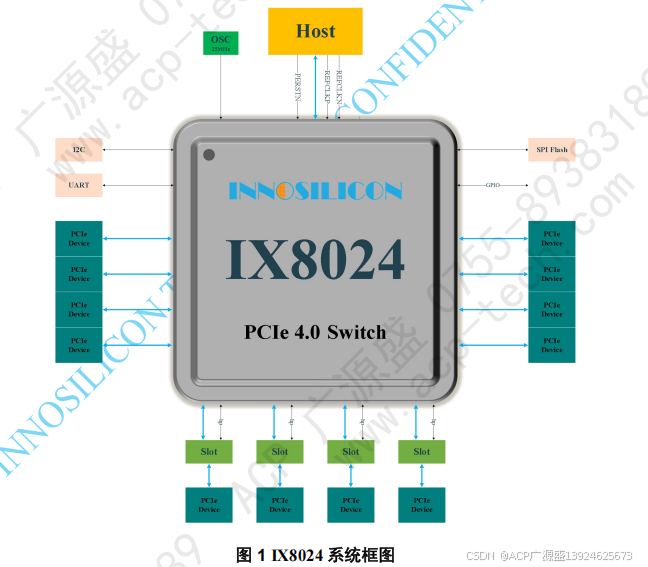

一、IX8024 核心優勢及深度剖析
IX8024 作為新一代芯片，相比 ASM2824 的優勢集中在性能升級、功能拓展、電源優化、設計簡化四大維度，是面向高帶寬、高可靠性、低功耗場景的升級款，具體優勢及底層價值如下：
1. PCIe 性能大幅升級，支持高帶寬傳輸需求
- 核心優勢：支持 PCIe Gen1/2/3/4 全規格，同時具備16.0 GT/s 物理層擴展能力、接收端通道裕量調整、數據鏈路特性擴展三大獨家 PCIe 能力，ASM2824 僅支持至 Gen3 且無上述擴展能力。
- 深度剖析：PCIe Gen4 的傳輸速率是 Gen3 的 2 倍，16.0 GT/s 物理層能力可滿足24 通道滿負載高速傳輸（Gen4 下 24 通道功耗 8.8W），適配 AI 算力集群、高帶寬存儲、高速服務器等對數據傳輸速率和穩定性要求極高的場景；接收端通道裕量調整能力可動態優化信號傳輸質量，降低高速傳輸中的誤碼率，提升系統穩定性。
2. 功能全面拓展，可靠性與智能化提升
（1）搭載高性能 MCU + 低電壓晶振，運算與功耗雙優
- 采用E906 MCU，相比 ASM2824 的 8051 MCU，具備更強的運算處理能力，可支撐更復雜的芯片控制邏輯和外設交互，適配智能化、高算力的應用場景；
- 晶振（OSC）采用1.8V 低電壓，相比 ASM2824 的 3.3V 晶振，直接降低了時鐘模塊的功耗，契合芯片整體低功耗設計思路。
（2）獨有 eFuse+TV sensor 功能，可靠性與防護性升級
- eFuse（電子熔絲）：支持片上編程，可實現芯片故障自修復、參數精準配置、系統過流 / 過壓防護，無需外部防護器件，既簡化硬件設計，又提升芯片在工業、服務器場景中的抗風險能力；ASM2824 無此功能，需額外外接保護電路。
- TV sensor（電壓檢測傳感器）：實時監測芯片供電電壓，實現電壓異常的快速感知與響應，進一步提升芯片工作的穩定性，適配對供電可靠性要求高的工業、車載等場景。
（3）硬件設計簡化，降低開發與物料成本
- 對 PREXT 引腳無要求，無需像 ASM2824 那樣外接12.1KΩ 接地參考電阻，減少外圍器件數量，降低 PCB 板面積占用和物料成本，同時簡化硬件設計與調試流程。
3. 電源設計優化，低功耗 + 高集成 + 適配性強
（1）核心電源電壓降低，原生低功耗
- 模擬電源為1.8V（ASM2824 為 2.5V）、Core 核心電源為0.9V（ASM2824 為 1.05V），更低的工作電壓直接降低芯片靜態功耗，契合新一代電子設備的低功耗需求；
- 無備用電源需求，ASM2824 需通過 D5/E5/F5/G5 管腳接入 3.3V 備用電源（VSUS33），而 IX8024 上述管腳內部懸空，無需額外設計備用電源電路，進一步簡化電源系統設計。
（2）電源管腳兼容且靈活，適配多場景供電
- 數字 IO 電源（VCC33）支持1.8V/3.3V 雙電壓，相比 ASM2824 僅支持 3.3V，可適配不同供電標準的硬件系統，提升芯片的硬件兼容性；
- 電源管腳與 ASM2824 一一對應，封裝 PIN to PIN 兼容，原有 ASM2824 的硬件設計僅需調整電源電壓，即可直接替換為 IX8024，大幅降低產品升級的改造成本。
4. 封裝規格標準化，替換無硬件改造成本
- 兩者封裝PIN to PIN 完全兼容，IX8024 封裝尺寸為標準化 21mm×21mm，球間距 0.8mm，焊球數量 492 個，所有管腳定義、物理尺寸與 ASM2824 一致，原有基于 ASM2824 的 PCB 設計無需做任何物理修改，僅需調整電源參數和軟件配置，即可實現無縫替換，大幅降低產品升級的研發周期和改造成本。
二、ASM2824 核心優勢及深度剖析
ASM2824 作為成熟款芯片，雖在性能和功能上不及 IX8024，但在技術成熟度、場景適配性上保留自身優勢，是面向中低帶寬、傳統場景的高性價比選擇，具體優勢如下：
1. 技術成熟度高，適配傳統中低帶寬場景
- 僅支持 PCIe Gen1/2/3，雖帶寬較低，但該規格已在消費電子、普通工控、低帶寬存儲等場景應用多年，技術成熟、穩定性經過市場驗證，無新技術適配的風險；
- 搭載 8051 MCU，是工業界經典的低性能 MCU，開發工具完善、固件設計簡單，工程師上手難度低，適合研發能力較弱的中小企業或傳統產品設計。
2. 支持 SRIS 功能，適配特定工業控制場景
- 獨家支持SRIS 功能（IX8024 待驗證），該功能適配工業控制、設備互聯等對串行總線可靠性、同步性要求高的傳統場景，是工業領域成熟的接口特性，可滿足特定行業的標準需求。
3. 成本更低，適合高性價比量產場景
- 功能和性能更基礎，芯片制程和設計更簡單，核心物料成本低于 IX8024；
- 無需支持 eFuse、TV sensor 等高端功能，外圍電路設計雖需增加參考電阻，但整體供應鏈成熟，量產成本可控，適合對成本敏感、無高帶寬需求的中低端產品。
4. 電源設計適配傳統系統，無需調整供電標準
- 模擬電源 2.5V、Core 電源 1.05V、數字 IO 電源 3.3V，均為傳統電子設備的標準供電電壓，無需額外設計雙電壓供電電路，適配原有傳統電源系統，適合老舊產品的維護與量產。
三、IX8024 與 ASM2824 應用場景差異
基于兩者的性能、功能、成本差異，兩款芯片的應用場景形成高帶寬高端場景與中低帶寬傳統場景的明確劃分，具體適配場景及核心考量如下表所示：
| 維度 | IX8024 適配場景 | ASM2824 適配場景 |
|---|---|---|
| 核心帶寬需求 | 高帶寬（PCIe Gen4）：AI 算力集群、高速 SSD 主控、企業級服務器、高帶寬數據采集設備 | 中低帶寬（PCIe Gen1-3）：消費級 SSD、普通工控設備、低帶寬數據傳輸終端 |
| 行業領域 | 云計算、大數據、人工智能、高端工業控制、車載高算力平臺、軍工設備 | 消費電子、民用安防、傳統工業控制、低端嵌入式設備、便攜式電子設備 |
| 設計核心考量 | 高傳輸速率、高可靠性、低功耗、硬件集成度、產品升級潛力 | 低成本、技術成熟度、供應鏈穩定性、傳統系統適配性 |
| 硬件設計要求 | 支持雙電壓供電、簡化外圍器件、高集成度 PCB 設計 | 傳統單電壓供電、簡單固件設計、低成本 PCB 布局 |
| 可靠性要求 | 高（需過流 / 過壓防護、電壓監測）：服務器、工業、車載 | 中低（無特殊防護需求）：消費電子、民用設備 |
典型場景舉例
- IX8024：搭載 PCIe Gen4 的 AI 訓練服務器（需高帶寬互聯）、企業級 NVMe SSD 主控（需高速數據讀寫）、車載智能座艙高算力平臺（需低功耗 + 高可靠性）、工業級高帶寬數據采集儀（需電壓監測 + 故障自修復）；
- ASM2824：消費級 SATA/PCIe Gen3 SSD、普通家用監控攝像頭、傳統工業 PLC 控制器、便攜式移動存儲設備。
四、核心總結
- IX8024是ASM2824 的升級款，在 PCIe 性能、功能拓展、電源優化、設計簡化上全面領先，核心價值是高帶寬、高可靠性、低功耗、易替換，適配新一代高算力、高帶寬、智能化的電子設備，是未來高端場景的主流選擇；
- ASM2824的核心價值是成熟、穩定，適配中低帶寬、對成本敏感的傳統場景，適合量產型中低端產品，或無需性能升級的老舊產品維護；
- 兩者PIN to PIN 封裝兼容的特性，讓產品實現 “從 ASM2824 到 IX8024” 的無縫升級，僅需調整電源電壓和軟件配置，無需修改 PCB 物理設計，大幅降低企業的產品升級成本。
?
