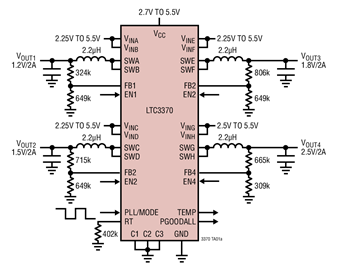

LTC?3370 是一款高度靈活的多輸出電源 IC。該器件包括四個被配置為共享 8 個 1A 功率級的同步降壓型轉換器，全部由獨立的 2.25V 至 5.5V 輸入來供電。
通過引腳可編程的 C1-C3 引腳給 DC/DC 分配了 8 種電源配置之一。公共的降壓開關頻率可以利用一個外部電阻器進行設置、同步至一個外部振蕩器、或設定至一個默認的內部 2MHz 時鐘。
所有 DC/DC 的工作模式都可以通過 PLL/MODE 引腳針對突發模式或強制連續模式操作進行編程。當所有被使能的 DC/DC 皆處在其最終輸出值的一個規定百分比范圍之內時，PGOODALL 輸出將發出指示信號。
為降低輸入噪聲，降壓型轉換器以 90° 步進進行調相。精準的使能引腳門限便于實現可靠的電源排序。LTC3370 采用 32 引腳 5mm x 5mm QFN 封裝。
應用
- 通用型多通道電源：汽車、工業、分布式電源系統
- 8 x 1A 功率級可配置為 2、3 或 4 個輸出通道
- 8 種獨特的輸出配置 (每個通道為 1A 至 4A)
- 用于每個 DC/DC 的獨立 VIN 電源 (2.25V 至 5.5V)
- 低的無負載電源電流總值：
- 在停機模式中為零電流 (所有通道均關斷)
- 一個通道處于突發模式 (Burst Mode?) 操作狀態時為 63μA
- 每個附加通道為 18μA
- 用于自主型排序的精準使能引腳門限
- 1MHz 至 3MHz RT 可編程頻率 (2MHz 默認值) 或 PLL 同步
- 溫度監視器可指示芯片溫度
- PGOODALL 引腳負責指示所有降壓轉換器均處于調節狀態
- 32 引腳 5mm x 5mm QFN 封裝
