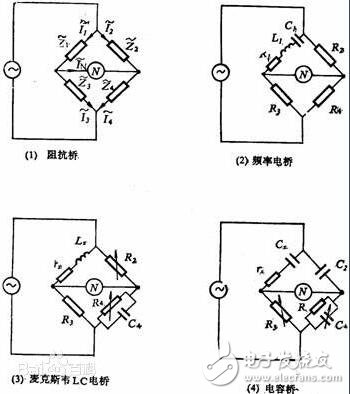

電橋的概念：用比較法測量各種量（如電阻、電容、電感等）的儀器。最簡單的是由四個支路組成的電路。各支路稱為電橋的“臂”。
電橋的概念：用比較法測量各種量（如電阻、電容、電感等）的儀器。最簡單的是由四個支路組成的電路。各支路稱為電橋的“臂”。如圖電路中有一電阻為未知（R2），一對角線中接入直流電源U，另一對角線接入檢流計G?？梢酝ㄟ^(guò)調節各已知電阻的值使G中無電流通過，則電橋平衡，未知電阻R2=R1·R4/R3。
電橋的概念：用比較法測量各種量（如電阻、電容、電感等）的儀器。最簡單的是由四個支路組成的電路。各支路稱為電橋的“臂”。如圖電路中有一電阻為未知（R2），一對角線中接入直流電源U，另一對角線接入檢流計G?？梢酝ㄟ^(guò)調節各已知電阻的值使G中無電流通過，則電橋平衡，未知電阻R2=R1·R4/R3。
原理簡介
如圖，假設四個電阻固定，當s閉合時，若滿足：“R3*R2=R1*R4”，即對角的電阻乘積相等，則此時Uad等于0，就是ad間沒有電壓。利用這個原理，當?shù)仁絻蛇吽膫€(gè)量中的一個為未知量的時候，如果調節其余三個電阻的值能使得等式成立，那么用公式就可以得到未知量。但是實際上只要等式兩邊各有一個可以調節的可變電阻，那么另外兩個電阻有一個是定值，則余下的另外一個必然可以得到。用這個原理可以做成電阻測量箱。而這個原理用的就是“電橋”的概念，或者說“平衡電橋”的概念。
