博通支持超小封裝、針對4G終端應用功率放大器（PA）

博通（Broadcom）的手機功率放大器可支持不同的操作模式（CDMA、UMTS、LTE 和 GSM/EDGE）和多個頻段，采用超小型封裝并可提供極佳的性能。

在手機功率放大器產品系列，博通提供多樣化的PA選擇，可按實際需要選擇支持多模單頻段、多模多頻段功率放大器。

多模單頻移動PA器件：

博通單頻PA產品系列包括ACPM-93xx、ACPM-94xx系列，如ACPM-9317-TR1提供LTE17、12頻段支持，采用CoolPAM 電路技術，支持低/高功率兩種模式，集成定向耦合器集成模塊等等。

博通單頻模組 ACPM-9317-TR1 示例：

ACPM-9317-TR1 單頻PA模組，支持LTE17、12頻段

概述：

Broadcom ACPM-9317 與 10 引腳表面貼裝功率放大器 （PA） 模塊完全匹配，適用于 LTE 17 頻段和 12 頻段。2 毫米 x 2.5 毫米整裝式封裝規格，包括 50 ohm 輸入和輸出匹配網絡。

ACPM-9317 的特點是 CoolPAM 電路技術，支持兩種功率模式 - 低功率和高功率。定向耦合器集成模塊，耦合和隔離端口支持菊鏈?zhǔn)酵獠窟B接。集成耦合器具有卓越的耦合器定向性，可將天線負載不匹配引起的耦合輸出功率變化或者傳輸功率變化最小化。

特點：

· 薄型封裝（典型值 0.82 毫米）

· APT 模式下具有出色的線性度

· 可進行 2 種功率模式控制

· MIPI RFFE 接口

· 內置 50 ohm 射頻輸入和輸出匹配網絡

· 實現驅動和輸出 VCC 電源的分離

· 綠色（無鉛設計并符合 RoHS 標準要求）

博通多模單頻移動PA產品選型

多模多頻移動PA器件：

在多頻PA產品系列，博通提供包括ACPM 76/77/78xx 系列等多模多頻射頻放大器，如ACPM-7788支持 GMSK 與 8-PSK 調制，提供四頻GSM/EDGE、UMTS/LTE：5 個高頻段輸出和 6 個低頻段輸出等等。

博通MMPA模組 ACPM-7788 示例：

多頻多模ACPM- 7788 PA模塊

（四頻 GSM/EDGE 和多模功率放大器）

概述：

Broadcom ACPM- 7788 是一款多頻多模功率放大器 （PA） 模塊，支持 GMSK 與 8-PSK 調制方案以及 UMTS 1、2、3、4、34、39、5、8、13、17、20、28A 和 28B 頻段。

此模塊采用先進的 InGaP HBT 技術制造而成，具有高水平的可靠性、溫度穩定性和耐用性，并且通過經濟高效的方法封裝在 5 毫米 x 7 毫米極小的薄型模塊內。

特點：

· 四頻 GSM/EDGE

· UMTS/LTE：5 個高頻段輸出和 6 個低頻段輸出

· UMTS B1、B2、B3、B4、B34/39、B5（B26）、B8、B17、B20、B28A 和 B28B （B13）

· APT 兼容

· 結合 APT 實現高效率

· 與 MIPI RFFE 相兼容

· 42 引腳表面貼裝封裝

· 內置 50? 射頻輸入和輸出匹配網絡

· 綠色（無鉛設計并符合 RoHS 標準要求）

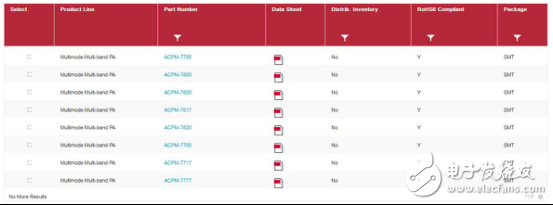

博通多模多頻移動PA產品選型
