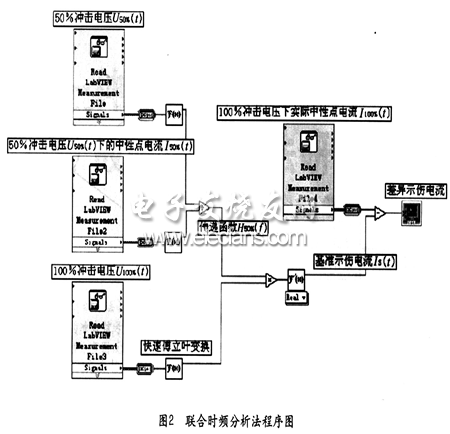

根據理論依據，編寫的部分基于聯合時頻分析法的電力變壓器故障判斷方法的軟件程序如圖2所示。
?

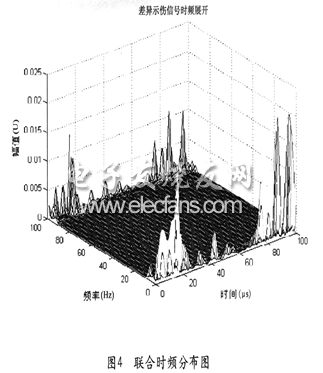

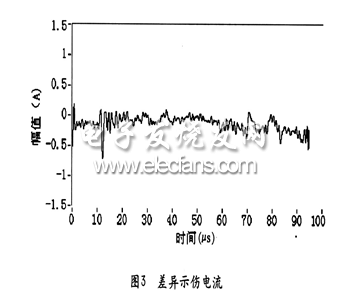

根據試驗中得到?jīng)_擊試驗信號，運行縮編程序得到的差異示傷電流信號和其聯合時頻分布圖分別如圖3、圖4所示。
?
?
觀察圖3和圖4可知，由于差異示傷電流基本為零，反映在聯合時頻分布圖中就是各突起的部分幅值很小，表現為較低的能量分布。考慮到試驗環境中存在的外界干擾，可以認為試驗電力變壓器不存在故障。
4 結論
聯合時頻分析是一種先進的數字信號處理技術，是一種研究頻譜在時間上的變化的物理和數學思想。由于完全是靠計算機操作，因此使得故障診斷的準確性得到很大的提高。
