TLC770X與TL770X的比較和替換

TI公司的處理器監控芯片TL770X系列在工業控制、儀器儀表等方面得到了廣泛的應用。但是TL770X系列芯片采用的是雙極型工藝,因此功耗較大。為了滿足低功耗的要求,TI公司又推出了基于CMOS工藝的TLC770X系列處理器監控芯片。雖然TLC770X與TL770X有很多相似之外,但是兩者并不能直接替換。本文在把兩者進行比較的基礎上,給出了在電路中基于雙極型工藝的TL770X轉換為基于CMOS工藝的TLC770X應做的幾點改進方法。

1 TL770X與TLC770X的引腳差異

有關TL770X和TLC770X的資料可以參考TI公司的產品手冊,本文重點討論兩者的不同之處。從圖1可看出,TLC770X和TL770X在引腳上的差異體現在第1個引腳。

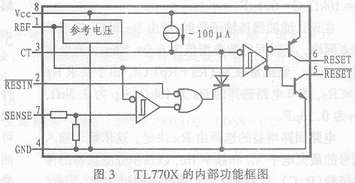

TL770X的引腳1是其內部參考電壓的輸入端,實際應用中一般一個0.1μF的電容以減小電源電壓瞬變的影響,而對TLC770X來說,其內部無需電壓參考。圖2和圖3分別為TLC770X和TL770X的內部框圖,所以TLC770X的引腳被賦予另外的功能。它可以作為靜態RAM（Static RAM）的控制信號,當其懸空時（該引腳內部下拉）,RESET的輸出是高電平,圖4是TLC77X的一個實際應用電路,該電路在掉電期間,處理器TMS370的存儲塊片選信號（CSH1）輸出低電平,TLC770X的引腳1接收到這個信號后將使RESET引腳的輸出電平置為高,而RESET是連接外部存儲器片選端的,這就使得外部存儲器在掉電期間可以自動關閉。

2 時間

由于TLC770X和TL770X內部的電流源有差異,因此,兩者的延遲時間是不同的。下面的式子是上述兩種系列器件的延遲時間：

TL770XA的延遲時間td=1.3×10 -4CT

TL770XB的延遲時間td=2.6×10 -4CT

TL770X的延遲時間td=2.1×10 -4CT

式中,CT是CT腳上的外接電容值,單位是F。

3 復位端是否外接電阻

對于雙極性TL770X來說,它的復位引腳應接上（下）拉電阻,而采用CMOS工藝的TLC770X的復位端為推挽式輸出,因此無需外接電阻。

4 內部參考電壓

TL770X的內部參考電壓為2.5V,而TLC770X為1.1V。在實際應用時,先將被監控的電壓經過電阻分壓,再將分壓后的電壓值作為監控電路的電壓感知端（SENSE）的輸入來實現對某個電壓的監控。由于兩種器件的內部參考電壓不同,因此,設計時要選用不同的阻值。

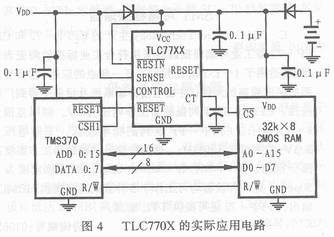

圖4所示為TLC770X的一個實際應用電路。

根據上面的討論,如需在電路中用TLC770X替換TL770X,則應在電路上做如下改進：

（1）將TL770X引腳1上的電容去掉。

（2）根據延遲時間公式來替換電容的值。

（3）去掉TL770X復位端的上拉或下拉電阻。

（4）重新計算并設置分壓電阻值。
