釩電池技術方案
模塊管理

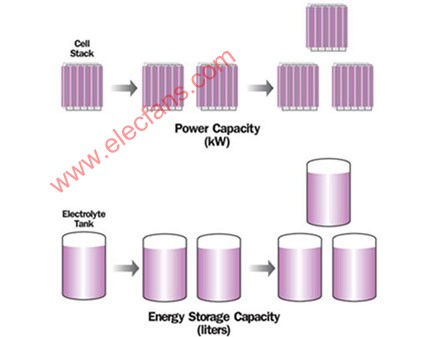

VRB-ESS儲能系統的一個顯著優勢是它的模塊性，系統的功率組件與容量組件可以獨立設計。VRB-ESS系統的額定功率由電堆的數量決定而儲電容量則由電解液的體積決定。如果一套系統需要較高的額定功率或者額外的儲電容量，那么簡單地增加電堆數量或者添加電解液就可以解決了。
技術優勢
設計方案
符合環保要求的快速設計與方案實施；
現有系統實現快速升級——額外的儲能容量/輸出功率可以通過增加電解液容量/電堆結構來實現。
?
實施維護
較低的運行溫度以及外部環境溫度變化的良好適應性；
數據管理系統可以通過互聯網或撥號進行訪問，輔助設備接口完備；
電池系統多象限、動態的控制器帶有專用控制算法，對電池進行充電和放電控制，實現輸出相位控制、電壓補償、無功功率補償、短時及瞬時過載能力，從而提升電力質量，多重防衛層為遠程監控提供定制的報告和報警功能；
實現無人（偏遠）操作，釩電池維護成本極低（0.008美元/kWh）。
?
性能指標
利用率超過99％；
VRB-ESS儲能系統可實現充放電循環100,000次或使用壽命10年以上；
VRB-ESS儲能系統的AC-AC效率65-75％；
理論充放電速率比為1.7:1(可選1：1)，實現電力非高峰時段充電高峰時段放電，對于風力發電尤為適用。
?
釩電解液
VRB-ESS儲能系統電解液混合不會造成電解液的污染；
電解液壽命長，不存在處置或維護問題；
極低自放電率。
?

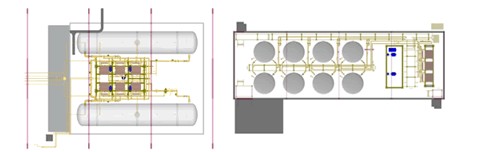

????????設計圖為500kW×8小時VRB-ESS儲能系統，其中包括電堆結構、儲液罐以及電子設備、控制裝置、空調系統的布局。
型號: Mark III kW級VRB-ESS?產品
|
性能參數 | |
|
開路電壓 |
49.0 V 到 57.0 V |
|
最大充電電壓 |
59.0 V |
|
最小放電電壓 |
42 V |
|
最大充電電流 |
140 A |
|
持續最大放電電流 |
125 A |
|
最大放電電流 (< 120秒) |
175 A |
|
放電初期的持續功率 |
6.0kW |
|
放電末期的持續功率 |
5.0 kW |
|
容量 |
20kWh~40kWh (等效鉛酸電池500Ah~1000Ah) |
|
系統效率 (針對全SOC 充放電周期) |
65% |
|
反應時間 |
< 1 ms |
|
充放電周期比 |
1.6：1 (可調整，最短可以調整為1：1) |
|
循環壽命 (100% DOD) |
>10,000 周期 |
|
服務壽命 |
100,000 小時 |
|
物理參數 | |
|
重量 |
4,400公斤 |
|
外形尺寸 (深 x 寬 x 高) (電堆)
外形尺寸 (深 x 寬 x 高) (20kW產品)
外形尺寸 (深 x 寬 x 高) (40kW產品) |
1.0米×1.2米×1.1米
1.0米×3.8米×1.2米
1.1米×3.8米×1.65米 |
|
環境 | |
|
工作溫度 |
5°C ~ 35°C -20°C ~ 50°C （封裝于電力方艙內） |
|
運輸、存儲溫度 |
-25°C ~ 70°C |
|
工作濕度 |
0% to 95%, non-condensing |
