四、電感線圈的主要特性參數
電感器的主要參數有電感量、允許偏差、品質因數、分布電容及額定電流等。
1、電感量 L
電感量也稱自感系數，是表示電感器產生自感應能力的一個物理量。
環形電感電感量L 表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不專門標注在線圈上，而以特定的名稱標注。
電感器電感量的大小，主要取決于線圈的圈數（匝數）、繞制方式、有無磁心及磁心的材料等等。通常，線圈圈數越多、繞制的線圈越密集，電感量就越大。有磁心的線圈比無磁心的線圈電感量大；磁心導磁率越大的線圈，電感量也越大。
電感量的基本單位是亨利（簡稱亨），用字母“H”表示。常用的單位還有毫亨（mH）和微亨（μH），它們之間的關系是：
1H=1000mH
1mH=1000μH
2、感抗 XL
電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L 和交流電頻率f 的關系為XL=2πfL
3、允許偏差
允許偏差是指電感器上標稱的電感量與實際電感的允許誤差值。
一般用于振蕩或?yàn)V波等電路中的電感器要求精度較高，允許偏差為±0.2%~±0.5%；而用于耦合、高頻阻流等線圈的精度要求不高；允許偏差為±10%~15%。
4、品質因素 Q
品質因素Q 是表示線圈質量的一個物理量，Q 為感抗XL 與其等效的電阻的比值，即：Q=XL/R。 線圈的Q 值愈高，回路的損耗愈小。線圈的Q 值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q 值通常為幾十到幾百。
5、分布電容
線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的 Q 值減小，穩定性變差，因而線圈的分布電容越小越好。
6、額定電流
額定電流是指電感器有正常工作時反允許通過的最大電流值。若工作電流超過額定電流，則電感器就會因發熱而使性能參數發生改變，甚至還會因過流而燒毀。
環形電感
五、常用線圈
1、單層線圈
單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。
2、蜂房式線圈
如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。蜂房式線圈都是利用蜂房繞線機來繞制，折點越多，分布電容越小
3、鐵氧體磁芯和鐵粉芯線圈
線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。
4、銅芯線圈
銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。
5、色碼電感器
色碼電感器是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。
6、小型固定電感器
小型固定電感器通常是用漆包線在磁芯上直接繞制而成，主要用在濾波、振蕩、陷波、延遲等電路中，它有密封式和非密封式兩種封裝形式，兩種形式又都有立式和臥式兩種外形結構。
1．立式密封固定電感器 立式密封固定電感器采用同向型引腳，國產電感量范圍為0.1~2200μH（直標在外殼上），額定工作電流為0.05~1.6A，誤差范圍為±5%~±10%，進口的電感量，電流量范圍更大，誤差則更小。進口有TDK系列色碼電感器，其電感量用色點標在電感器表面。
2．臥式密封固定電感器 臥式密封固定電感器采用軸向型引腳，國產有LG1.LGA、LGX等系列。
LG1系列電感器的電感量范圍為0.1~22000μH（直標在外殼上），額定工作電流為0.05~1.6A，誤差范圍為±5%~±10%。
LGA系列電感器采用超小型結構，外形與1/2W色環電阻器相似，其電感量范圍為0.22~100μH（用色環標在外殼上），額定電流為0.09~0.4A。
LGX系列色碼電感器也為小型封裝結構，其電感量范圍為0.1~10000μH，額定電流分為50mA、150mA、300mA和1.6A四種規格。
7、可調電感器
常用的可調電感器有半導體收音機用振蕩線圈、電視機用行振蕩線圈、行線性線圈、中頻陷波線圈、音響用頻率補償線圈、阻波線圈等，如下圖所示。
可調電感器
1）．半導體收音機用振蕩線圈 此振蕩線圈在半導體收音機中與可變電容器等組成本機振蕩電路，用來產生一個輸入調諧電路接收的電臺信號高出465kHz的本振信號。其外部為金屬屏蔽罩，內部由尼龍襯架、工字形磁心、磁帽及引腳座等構成，在工字磁心上有用高強度漆包線繞制的繞組。磁帽裝在屏蔽罩內的尼龍架上，可以上下旋轉動，通過改變它與線圈的距離來改變線圈的電感量。電視機中頻陷波線圈的內部結構與振蕩線圈相似，只是磁帽可調磁心。
2）．電視機用行振蕩線圈 行振蕩線圈用在早期的黑白電視機中，它與外圍的阻容元件及行振蕩晶體管等組成自激振蕩電路（三點式振蕩器或間歇振蕩器、多諧振蕩器），用來產生頻率為15625HZ的的矩形脈沖電壓信號。該線圈的磁心中心有方孔，行同步調節旋鈕直接插入方孔內，旋動行同步調節旋鈕，即可改變磁心與線圈之間的相對距離，從而改變線圈的電感量，使行振蕩頻率保持為15625HZ，與自動頻率控制電路（AFC）送入的行同步脈沖產生同步振蕩。
3）．行線性線圈 行線性線圈是一種非線性磁飽和電感線圈（其電感量隨著電流的增大而減?。?，它一般串聯在行偏轉線圈回路中，利用其磁飽和特性來補償圖像的線性畸變。
行線性線圈是用漆包線在“工”字型鐵氧體高頻磁心或鐵氧體磁棒上繞制而成，線圈的旁邊裝有可調節的永久磁鐵。通過改變永久磁鐵與線圈的相對位置來改變線圈電感量的大小，從而達到線性補償?shù)哪康摹?/p>
8、偏轉線圈
偏轉線圈是電視機掃描電路輸出級的負載，偏轉線圈要求：偏轉靈敏度高、磁場均勻、Q 值高、體積小、價格低。

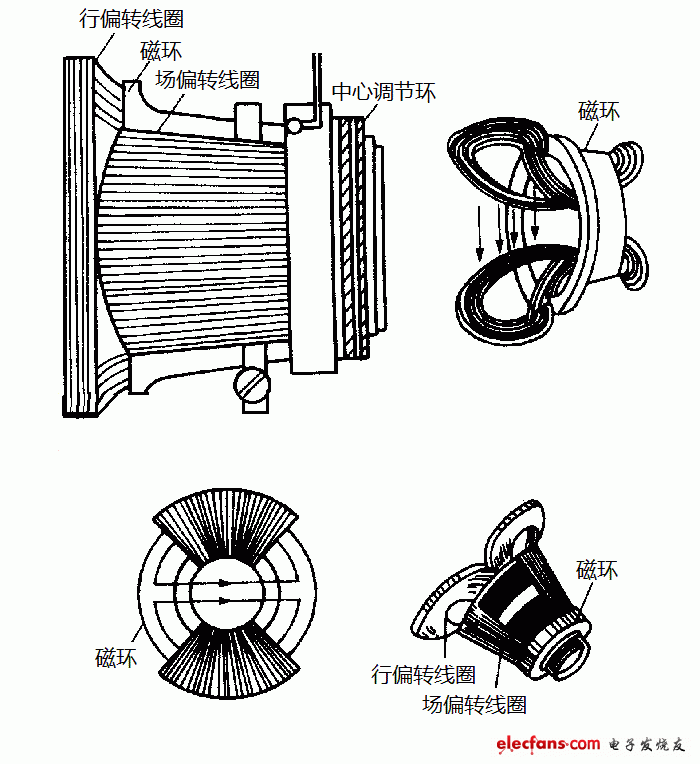

偏轉線圈是電視機顯像管的附屬部件，它包括行偏轉線圈和場偏轉線圈，均套在顯像管的管頸（錐體部位）上，用來控制電子束的掃描運動方向。行偏轉線圈控制電子束作水平方向掃描，場偏轉線圈控制電子束作垂直方向掃描。右圖是偏轉線圈的外形及結構。
偏轉線圈外形
