電源掉電技術
?
我們是實際測試中，可能會出現間歇性的斷電的情況，這可能是接觸不好或者其他原因，因此我們需要從軟件和硬件的設計中給單片機爭取時間來保存數據和處理這種情況，因?yàn)槿绻麛嚯姇r(shí)沒有保存，可能出現上電后的無法恢復的問題。

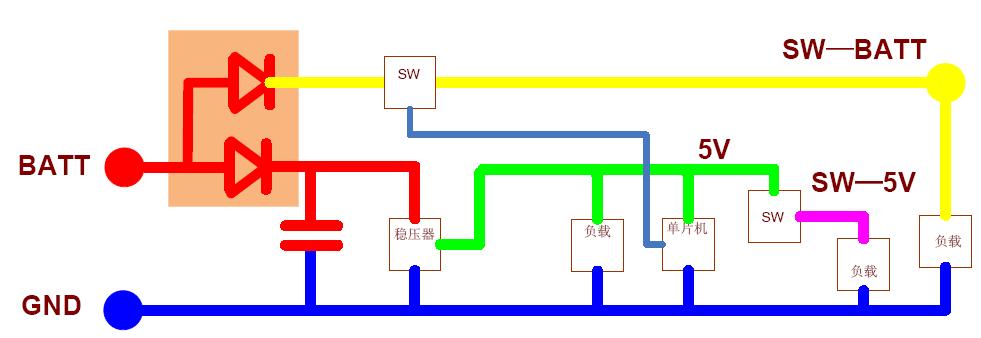

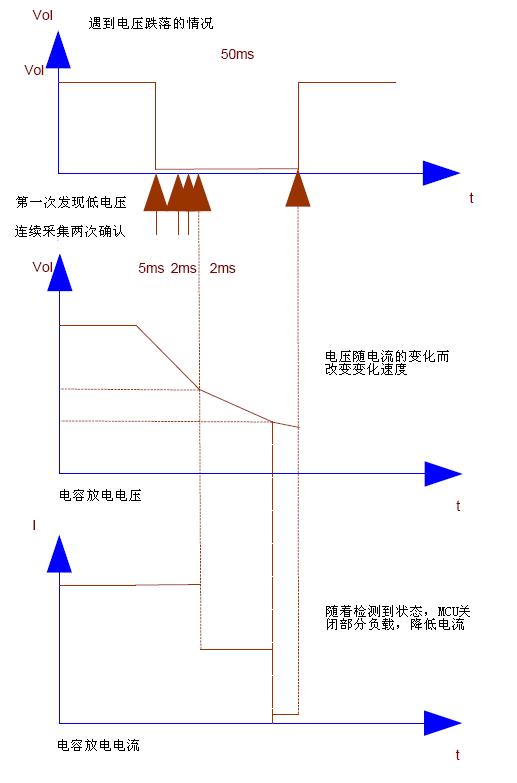

這是我們一般電源分電圖，當電源跌落的時候，我們一般還是以通常的5ms作為檢測電源的周期，當我們檢測到電源低的時候，馬上切換到2ms的檢測時間，如果后兩次繼續檢測到低電壓的時候，我們就要采取關閉負載的方式來降低電流，并且把MCU的高工作頻率降低，然后保存數據。
我們需要建立模型，按照上面的模式，我們可以分為用二極管分兩路和不分的兩種情況。
OK，我們?cè)O(shè)計的硬件就是保證C足夠大，能夠保證MCU有充分的時間保存數據和狀態。具體的計算還是通過拉普拉斯變換來做，分電相對要簡單些。
不分電比較麻煩，不過還是可以算的。
這是我們一般電源分電圖，當電源跌落的時候，我們一般還是以通常的5ms作為檢測電源的周期，當我們檢測到電源低的時候，馬上切換到2ms的檢測時間，如果后兩次繼續檢測到低電壓的時候，我們就要采取關閉負載的方式來降低電流，并且把MCU的高工作頻率降低，然后保存數據。
我們需要建立模型，按照上面的模式，我們可以分為用二極管分兩路和不分的兩種情況。
OK，我們?cè)O(shè)計的硬件就是保證C足夠大，能夠保證MCU有充分的時間保存數據和狀態。具體的計算還是通過拉普拉斯變換來做，分電相對要簡單些。
不分電比較麻煩，不過還是可以算的。
