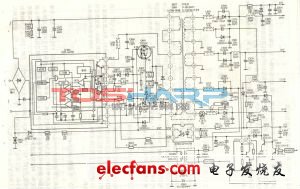

開關電源的電路結構它采用了STE-S6709厚膜集成電路，開關管集成在IC內部，1腳為集成電極。交流輸入電流經整流濾波形成的300V直流電壓，經變壓器初極繞組1～4加到IC801的1腳。啟動電壓經R804、R806加到IC801的9腳，正反饋繞組9～7輸輸出經整流和穩壓（Q6014）后加的電壓，為IC801的9腳提供正反饋電壓，從而維持開關電路的振蕩。Q802（SE130N）為誤差檢測電路，它的1腳接以+130V輸出端，2腳輸出接到光電耦合器IC802的2腳，然后將誤差信號反饋到IC801的7腳，從而實現穩壓控制。待機/開機控制信號加到Q805的基極，通過Q804、Q803實現待機/開機控制。
 |
| 電源電路 |
?
