高速光耦6N137用于RS485通信

　　RS485隔離一定是電源隔離+通信隔離，單純的通信隔離是沒有用的。

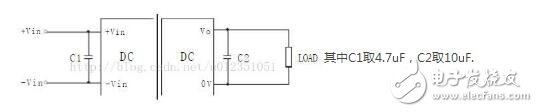

　　1.電源隔離以B0505隔離芯片為例

? ? ? ?其中C1取4.7uF，C2取10uF.

　　特別注意：DC-DC不能空載使用，所以實際功耗要求至少為額定功率的10%，所以需要在輸出端外接“假負載”，假負責可按模塊額定功率的5-10%計算，電阻值為

　　R = U*U/（10%x1W） = 250歐。

　　2.RS485隔離電路

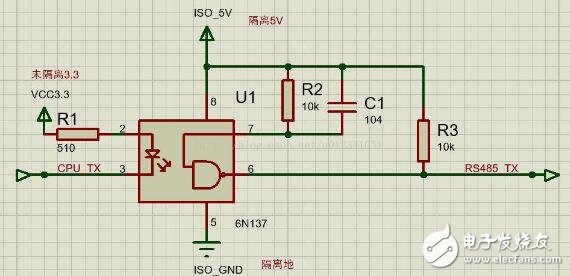

　　發送隔離

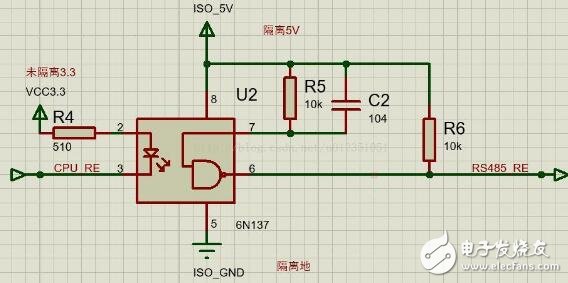

　　使能隔離

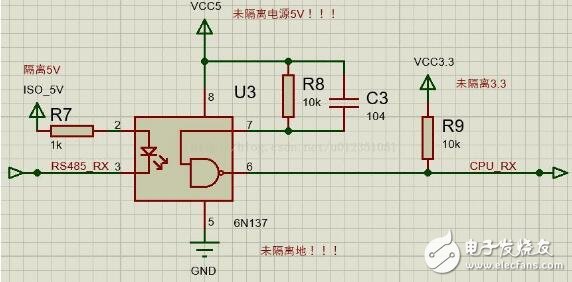

　　接收端隔離

　　這里要特別注意，由于是RS485接收，給CPU，所以此時光耦的輸入是RS485_RX，所以輸入側使用的是隔離后的那部分電源和通信，而輸出側由于需要連接CPU，所以此時的6N137，電源和地，都要使用未隔離的電源和地。

　　3.對隔離的理解

　　所謂“隔離”就是分開，需要將兩部分功能的電氣連接分開，這包括電源和通信線路都要分開，只有這樣才能達到隔離的作用，電源的隔離通過DC-DC芯片實現，而通信線路則通過光耦隔離。CPU側使用的是供電電壓，RS485通信側使用的是隔離后的電壓，所以對于目錄2中的的RS485接收端隔離，與CPU相連的那端才會使用未隔離地。
