MOC3061簡介

　　MOC3061系列光電雙向可控硅驅動器是美國摩托羅拉公司推出的光電器件。該系列器件的特點是大大加強了靜態dv/dt能力，保證了電感負載穩定的開關性能。由于輸入與輸出采用光電隔離，絕緣電壓可達7500V。

　　MOC3061系列有MOC3061、MOC3062及MOC3063。它們的差別只是觸發電流不同，MOC3061最大觸發電流為15mA，MOC3062為10mA，MOC3063為5mA。

　　MOC3061系列可以用來驅動工作電壓為220V（240V）的交流雙向可控硅。當交流負載電流較小時，如200mA以下，也可以直接用它帶負載。

　　MOC3061系列產品適用于電磁閥及電磁鐵控制、電機驅動、溫度控制等，也可用于固態繼電器、交流電源開關等場合。由于采用了光電隔離，并且能用TTL電平驅動，它很容易與微處理器接口，進行各種自動控制設備的實時控制。

　　下面簡單介紹一下MOC3061的幾個應用電路。

　　光電驅動電機電源電路

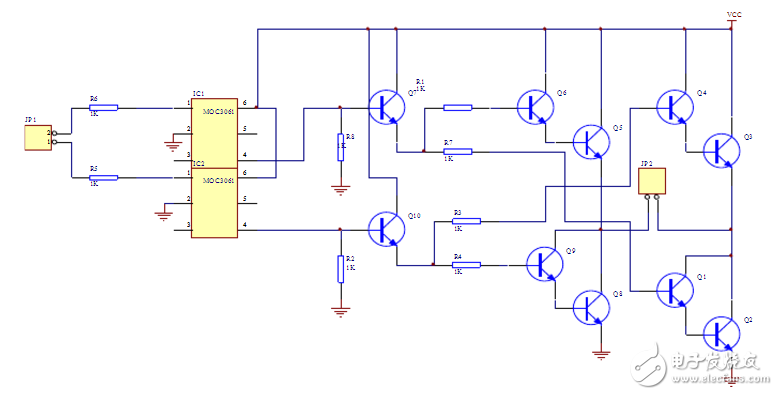

　　MOC3061在這個電路中起的是一個光電隔離的作用。單片機IO口的信號經過電阻送給MOC3061初級的光電二極管，從而控制下一級的電路。

　　熱線開關電路

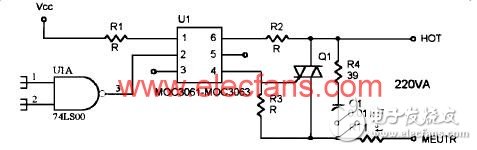

　　MOC3061在熱線開關中的應用電路如圖2所示，在可控硅驅動中的實際電路如圖所示。圖中R1為限流電阻，使輸入的LED電流分別為15mA（MOC3061）、10mA（MOC3062）、5mA（MOC3063）即可。
