集成功率放大器應用參考電路

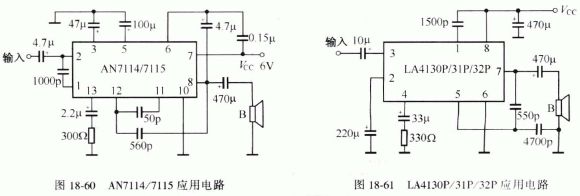

AN7114/7115 應用電路如圖18-60 所示。LA4130P/31P/32P 應用電路如圖18-61 所示。

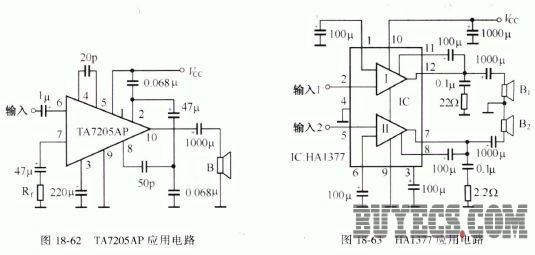

TA7205AP 應用電路如圖18-62 所示。HA1377 應用電路如圖18-63 所示。
TA7232P 應用電路如圖18-64 所示。
利用D 系列集成功率放大器可以很方便地組成一個單聲道OTL 或OCL 音頻功率放大器，如圖18-65 和圖18-66 所示。若采用兩塊D系列集成功率放大器，則可方便地組成雙聲道功率放大器，如圖18-67 所示。
