74LS280

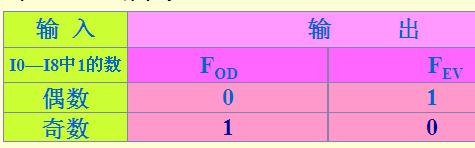

74LS280是9位奇偶發生器/校驗器，其功能表如表所示。
兩個輸出的邏輯表達式為 FOD =I0㊉I1㊉I2㊉I3㊉I4㊉I5㊉I6㊉I7㊉I8 FEV =I0㊉I1㊉I2㊉I3㊉I4㊉I5㊉I6㊉I7㊉I8 它既可作奇/偶發生器，也可作奇/偶校驗器。 上圖是利用74LS280進行奇校驗的8位數據傳送電路，當8位信息碼中1的總個數為偶數時，由于I8為1，故FOD為1，這便是奇校驗位；當8位信息碼中1的總個數為奇數時，F(xiàn)OD為0；因此信息碼和奇校驗位中1的總個數為奇數，經傳送后，若數據無差錯，則接收端奇偶校驗器的FEV輸出為0；若為1，則有奇數個數據出錯，使接收端的9個數據中有偶數個1，從而FEV為1，發出出錯信號 .
