晶閘管軟啟動器是一種集軟啟動、軟停車、輕載節能和多功能保護于一體的新穎電機控制裝備，又稱為SoftStarter。它不僅實現在整個啟動過程中無沖擊而平滑地啟動電機，而且可根據電動機負載的特性來調節啟動過程中的參數，如限流值、啟動時間等。

　　此外，它還具有多種對電機保護功能，這就從根本上解決了傳統的降壓啟動設備的諸多弊端。

　　晶閘管軟起動的原理

　　晶閘管軟起動的原理晶閘管軟起動通過控制單元發出PWM波來控制晶閘管觸發脈沖，以控制晶閘管的導通，從而實現對電機起動的控制。在分析軟起動原理之前先強調以下幾個術語：

　?。?）觸發角α：指從晶閘管正向電壓起到加觸發脈沖為止的這一期間對應的電角度。

　?。?）導通角θ：指晶閘管在一個周期內導通的時間所對應的角度。

　?。?）續流角φ：感性負載電流滯后于它所對應的相電壓的相角。

　?。?）關斷角δ：指從電流達到零的時刻起到該相晶閘管再次開通為止這段時間所對應的角度。晶閘管軟啟動的工作原理是通過控制串接于電源與被控電機之間的三相反并聯晶閘管的導通角使電機的端子電壓從預先設定的值上升到額定電壓。三相交流異步電動機的啟動轉矩直接與所加電壓的二次方有關，也就是說，只要降低電機接線端子上的電壓就會影響這些值。

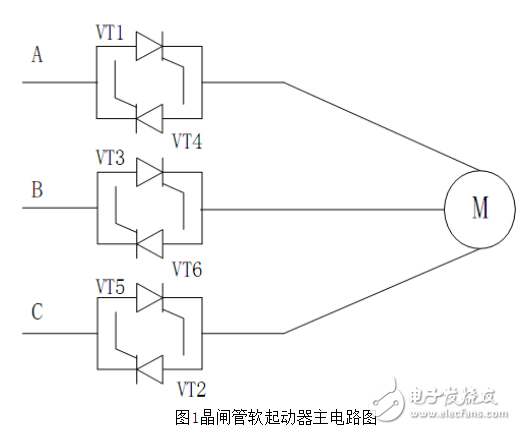

　　如圖1為晶閘管調壓軟起動主電路圖，調壓電路由六只晶閘管兩兩反向并聯組成，串接在電動機的三相供電線路中。在起動過程中，晶閘管的觸發角由軟件控制，當起動器的微機控制系統接到起動指令后，便進行有關的計算，輸出觸發晶閘管的信號，通過控制晶閘管的導通角θ，使起動器按照所設計的模式調節輸出電壓，使加在交流電動機三相定子繞組上的電壓由零逐漸平滑地升至全電壓。同時，電流檢測裝置檢測三相定子電流并送給微處理器進行運算和判斷，當起動電流超過設定值時，軟件控制升壓停止，直到起動電流下降到低于設定值之后，再使電機繼續升壓起動。若三相起動電流不平衡并超過規定的范圍，則停止起動。當起動過程完成后，軟起動器將旁路接觸器吸合，短路掉所有的晶閘管，使電動機直接投入電網運行，以避免不必要的電能損耗。另外，由電機學原理可知，當電動機的輸入電源頻率不變時，電動機的輸出轉矩與輸入電壓的平方成正比。因此，軟起動不僅可以通過使定子電壓連續平滑增加來實現了升壓限流起動，而且還減小了電動機起動轉矩的沖擊。

　　晶閘管高壓軟起動器的優點

　　1、適用電壓及功率范圍廣，可以與6kV-10kV/600kW-22MW的電機配套使用；

　　2、具備軟起動和軟停車功能，全面保證系統的安全起、停；

　　3、電機起動時，電流從零平滑上升到設定值，起動平穩；

　　4、機械方面：減少機械沖擊、防止過壓和水錘效應、延長傳動機構的使用壽命；

　　5、電氣方面：減少50%的起動沖擊電流、延長電機使用壽命、減小了電網電壓波動及對其它用電部門的影響；

　　6、能實現軟停車，可消除驟然停機對某些設備的沖擊與損壞；

　　7、保護功能周全，杜絕了人身安全事故的發生；

　　8、智能化程度高，設置操作簡單；

　　9、體積小，節省基建投資；

　　10、降低了供電設備容量，節約項目的投資費用。

　　技術特點

　　1、以晶閘管閥作為主電路部件，具有技術先進、工作可靠、結構模塊化、便于維護等特征;

　　2、采用光纖傳輸技術隔離高、低壓部分；

　　3、采用現代先進的數字信號處理和系統集成技術，性能卓越、可靠性及穩定性高；

　　4、采用一系列防干擾措施，具有很強的電磁兼容性；

　　5、采用大屏幕液晶顯示、薄膜開關設置的控制器，操作簡單、人機界面良好。
