有源晶振型號縱多，而且每一種型號的引腳定義都有所不同，接法也不同，TXC晶振中文名字***晶技，成立于1983年！

　　該文詳細列出了TXC無源晶振系列的所有型號，內容包括產品圖片，產品型號，產品尺寸，產品焊接腳位，頻率范圍等等詳細的參數信息

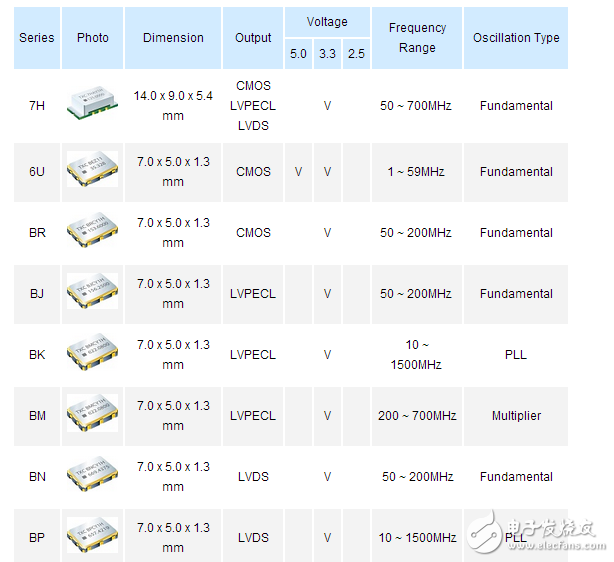

　　石英振蕩器XO，輸出CMOS

　　石英晶體振蕩器XO——KHZ單元

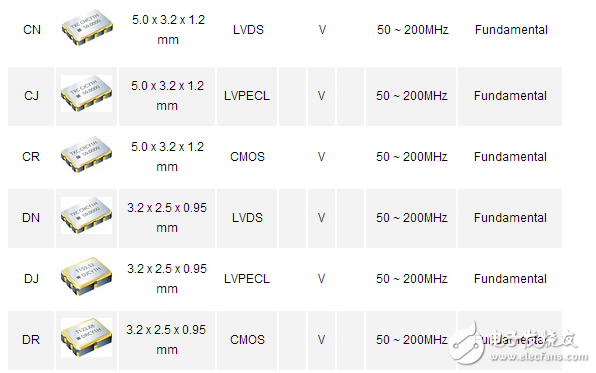

　　差分晶振

　　差分晶振是指輸出差分信號使用2種相位彼此完全相反的信號，從而消除了共模噪聲，并產生一個更高性能的系統。許多高性能的協議使用差分信號，如SATA，SAS，光纖通信，10G以太網等等。

　　壓控振蕩器VCXO（電壓控制振蕩器）

　　是一種將電平變換為相應頻率的脈沖變換電路，或者說是輸出脈沖頻率與輸入信號電平成比例的電路。它被廣泛地應用在自動控制，自動測量與檢測等技術領域。

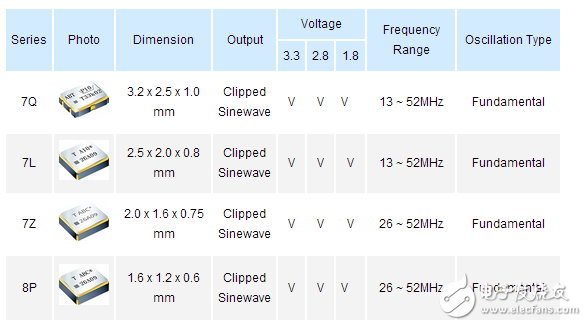

　　溫補振蕩器TCXO（溫度補償振蕩器）

　　是通過其附加的溫度補償電路使周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。它的溫度補償?shù)脑砟鼐褪峭ㄟ^改變振蕩回路中的負載電容，使其隨溫度變化來補償諧振器由于環境溫度變化所產生的頻率漂移。

　　有源晶振與無源晶振

　　晶振分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振的英文名稱不同， 無源晶振為crystal（晶體），有2個引腳，體積小，需借助于時鐘電路才能產生振蕩信號； 有源晶振叫做oscillator（振蕩器）。有4只引腳，體積較大。

　　方形有源晶振引腳分布：

　　1、正方的，使用DIP-8封裝，打點的是1腳。 1-NC； 4-GND； 5-Output； 8-VCC

　　2、長方的，使用DIP-14封裝，打點的是1腳。 1-NC； 7-GND； 8-Output； 14-VCC

　　說明：

　　1、電源有兩種，一種是TTL，只能用5V，一種是HC的，可以3.3V/5V

　　2、邊沿有一個是尖角，三個圓角，尖角的是一腳，和打點一致。

　　3、石英晶體封裝類型：49/U，49/T，UM-5，49/S，尺寸：5X7mm，6X3.5mm，5X3.2mm，4X2.5mm

　　貼片晶振（OSC）尺寸：SMD（3.2×5，6X3.5，5X7，3.2×5，6X3.5，5X7） 。

　　全尺寸、半尺寸晶振：49/U、49/T、49/S、49/SMD、50/U/0/T、UM-1、UM-5.

　　圓柱形晶振尺寸：1.5ⅹ5、2ⅹ6、3ⅹ8、3ⅹ9、3ⅹ10 。
