發光二極管指示燈

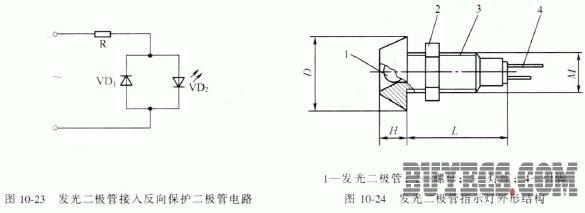

發光二極管指示燈的工作電壓一般為2V 、6V 和12V ，適用于交、直流兩種電源。發光二極管指示燈與普通自熾燈指示燈相比具有耗電省、壽命長的特點。這種發光二極管指示燈內無降壓電阻，使用時應根據使用電壓的大小自行選配。發光二極管在交流電驚下使用時，應接反向保護二極管，保護二極管的反向耐壓要大于交流電源電壓的峰值。保護二極管的連接電路如圖10-23 所示。
發光二極管指示燈的結構如圖10-24 所示，其主要特性參數見表10-10 。
