常見發光：二極管具有普通二極管的單向?qū)щ娞匦浴⒐軌航瞪愿?，通過的電流只有幾毫安到十幾毫安，可長時間工作。筆者根據LED的特性，總結幾點發光二極管的用法供大家參考。

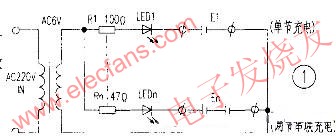

????? 簡易充電器電路（見圖1）。這是市面上很常見的鎳鎘、鎳氫電池簡易充電器電路。其中LED既起到半波整流的作用又兼做充電指示燈。這種充電器在學生中使用很廣泛。筆者在大學時曾自己做過充電器：圖1的變壓器輸出電壓為AC6V.故增加限流電阻R至100Ω。LED采用高亮管，這樣充電電流較大。調整R值后可以同時給兩節串聯的電池充電。
?
????? 給燈具開關做指示燈（如圖2所示）。燈具開關上裝指示燈不同于其他電器。當燈滅時LED應亮，以方便在黑暗中找到燈開關。在圖2中，當開關S斷開后，電流經R、LED和EL形成回路，LED亮。由于回路電流小，燈泡是不亮的。接通開關S，則燈泡亮、LED滅。其中R取值較大，目的是降低LED亮度不致在黑暗中顯得刺眼。
????? 圖3是工業設備配電箱中常見的保險管座指示電路：當保險管F2熔斷時，IED會點亮，以提示用戶是哪個熔斷器已壞，以便更換。這對用肉眼無法觀察好壞的瓷心熔斷器是很方便的。
????? 圖4是用共陰極雙色LED對電源插座指示的方法。用開關S控制插座X的供電。
????? 當插座指示LED呈紅色時，插座X無電；呈綠色時X有電。圖4是用人工控制開關S，達到插座供電的方琺，并以LED的頻色作為有無電的指示，這對工廠設備用電十分方便。
