?、賈CV引腳： 過零檢測引腳， 來自輔助繞組的電壓經延時電路延時一段時間后加到該引腳， 通過內部電路該引腳接到了過零檢測器電路， 用以決定外接功率開關管的導通時間。同時， 通過比較VZC和內部預設定的閾值電壓可以實現輸出過電壓檢測功能。

　　②VR引腳： 電壓檢測引腳， 通過該引腳檢測交流輸入市電整流后的輸出電壓， 利用這個檢測到的電壓可以設定峰值電流控制電路的峰值電流， 并完成APFC 和相控調光控制功能。

　?、跜S引腳： 電流檢測引腳， 該引腳接至一只用于決定初級側電流檢測的電流檢測電阻， 并和反饋電壓一起用于決定PWM 控制信號發生器的脈沖關斷時間， 并且在主電源開關管導通時間內通過檢測電壓VCS的電壓來實現短路繞組的檢測功能。

　?、蹽D引腳： 柵極驅動輸出引腳， 該引腳輸出信號用于驅動外接功率開關MOSFET管。

　?、軭V 引腳： 高電壓輸入引腳， 該引腳連接至外部總線電壓， 并通過外接總線電壓為接至集成電路VCC引腳的電容充電。

　　⑥VCC 引腳： 集成電路的電源供電引腳， 供電電壓范圍為VV CCoff VVCCOVP。

　?、逩ND引腳： 集成電路的地引腳。

　　(3) ICL8001G 的電路保護

　　ICL8001G具有如表2所示的保護功能。

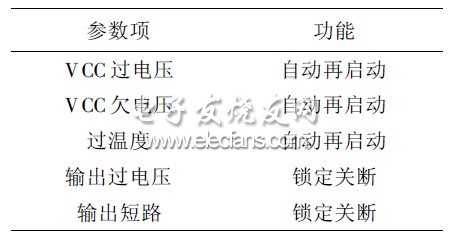

　　表2 保護特性

?

　　3 調光器的分類與工作原理

　　( 1)調光器的分類

　　調光器按實現方式可以分為前切式及后切式相位調光， 前切式及后切式相位調光輸出的電壓波形如圖3所示， 前切式相位調光又叫可控硅前沿相位調光或可控硅調光。而后切式相位調光又叫后沿調光或晶體管調光。前切式相位調光的調光控制交流輸入市電的前沿變化較劇烈， 而后沿調光的調光控制交流輸入市電的后沿變化較平緩， 這可從圖3 所示波形看出。

　　相控調光器分類和特點如表3所示。

　　表3 相控調光器分類和特點

?

　　( 2)相控調光器的工作原理

　　如圖3波形所示， 通過改變調光控制相控角的位置就可以改變輸出交流電的平均值， 達到改變輸出功率的目的， 從而達到調光控制目的。但是， 相控調光器的交流輸出電壓波形已嚴重偏離正弦波形， 所以功率因數也嚴重小于1, 這也是相控調光的一個缺點， 相比較而言， 后切式相位調光的波形失真較前切式相位調光的波形失真要小些。

?

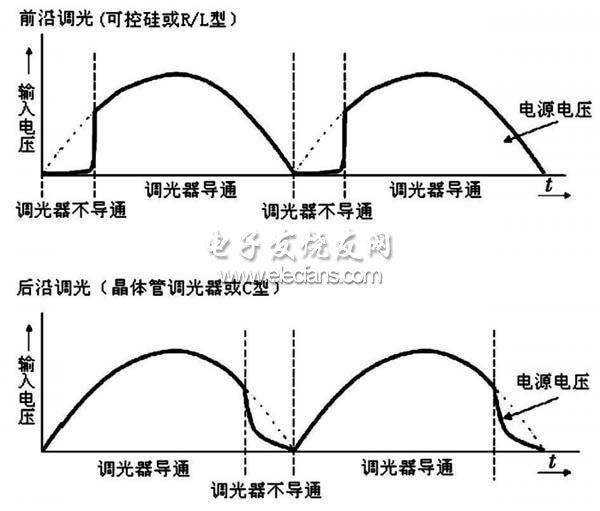

　　圖3 前切式及后切式相位調光輸出的電壓波形

　　(3)可控硅調光的典型應用電路

　　可控硅調光的電路實現有許多種， 可控硅調光的典型應用電路如圖4所示， 在圖4所示電路中， 電位器1用于設定內部失調， 電位器2用于外部控制， 在電位器1和電位器2的共同作用下， 阻值變化范圍為2. 7Ω 到413 kΩ。

?

　　圖4 可控硅調光的典型應用電路
