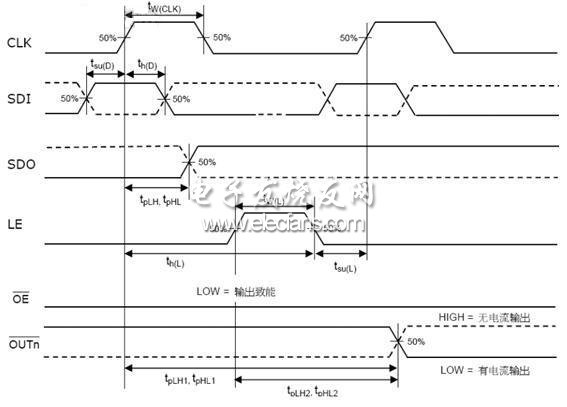

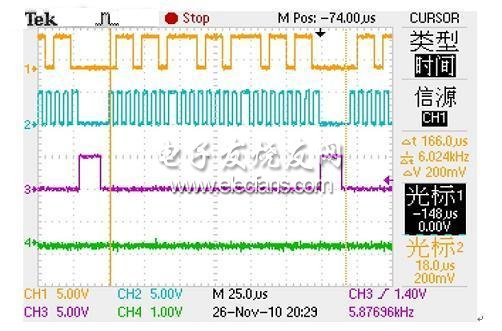

軟件設計是整個方案的經脈，它直接決定了整個方案的運行質量和效率，同時是體現出方案的功能及可靠性。STC11F02芯片的片內程序是在軟件開發環境Keil uVision2下進行編寫的，該程序的重點在于模擬SPI通信協議，理論設計的時序波形如圖所示。軟件代碼由C語言實現，通過示波器觀測到單片機模擬出來的SPI波形如圖5所示。其中Tek1為SDI;TeK2為CLK;TeK3為LE;TeK4為OE，滿足設計要求。

?

　　SPI時序圖

?

　　SPI波形

　　首先將SPI模擬程序模塊化，主要是為了方便調用;在整個流程中改變最多的是緩沖器內的數據，數據改變，相應的顯示效果就會變化;連續的數據變化產生了不同的點燈，這也就展現了護欄燈多彩耀眼的特色。

　　本文小結

　　本護欄燈設計方案是1米長的單元模塊，更長的護欄距離需要將這些小單元級聯起來，提高控制信號的驅動能力即可。選取16通道的LN0134芯片是為了提高LED燈的數量，依照芯片的性能參數，改變電源的供給電路可更好地擴展應用電路，驅動更多LED燈。選取STC11F02芯片是為了節約成本，簡化主控單元。本方案總體設計遵循了可靠、簡單、實用的原則，為更多的護欄效果提供了借鑒和幫助。
