?
順向電壓的分布圖9所示，面內平均為1.98 lm(σ=0.02V)，面內分布在±5%范圍內，證實新型紅光發(fā)光二極管，同樣可以實現(xiàn)低電壓、高均勻性的要求。
?
根據上述面內分布特性，與受質基板型發(fā)光二極管 (AS Type) 的晶圓分布幾乎完全相同，證實分布特性不會受到金屬反射膜結構的制程影響大幅改變。
續(xù)通電特性
金屬反射膜型發(fā)光二極管 (MR Type) 若與受質基板型發(fā)光二極管 (AS Type) 比較，制作基板貼換等金屬反射膜結構時，容易受到熱與壓力造成的負載，對組件的可靠性可能產生不良影響，必需進行可靠性試驗才能夠確認。

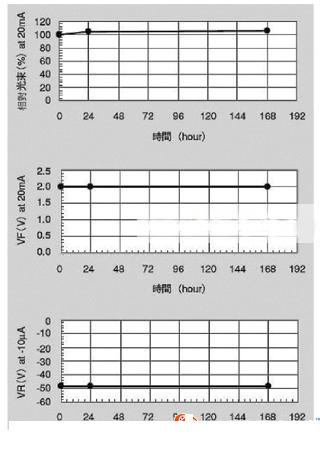

圖10是以IF=50mA,進行一周室溫連續(xù)通電特性變化試驗的光束、順向電壓、逆向電壓測試結果。
?
根據測試結果可知上述2種新型紅光發(fā)光二極管特性完全沒有改變，證實即使制作金屬反射膜型結構，同樣可以獲得充分的可靠性。
結語
超高發(fā)光效率的發(fā)光二極管，可以應用在戶外混色很鮮明的辨識用途，例如戶外大型顯示器要求鮮艷顯示、或是汽車尾組合燈等等。
