煙霧采集模塊采用的MC14468煙霧檢測器和NIS-09C煙霧傳感器，分別如圖5和圖6所示。

?

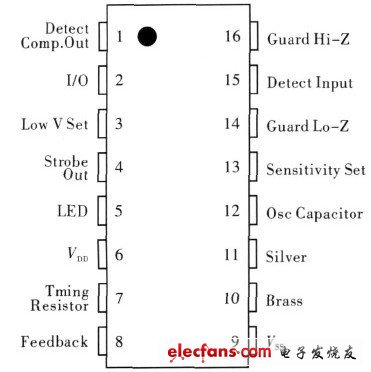

　　圖5 MC14468引腳圖

?

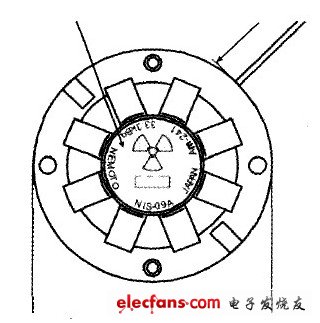

　　圖6 NIS-09C外形圖

　　煙霧檢測器MC14468是美國摩托羅拉公司生產的離子感煙探測報警專用芯片，為大規模CMOS電路構造。它只需外接一個離子源和用于安裝離子源的離子室及少量的外部元件，即完成煙霧探測和報警功能。當探測到煙霧時，它能通過外接的壓電式換能器和內部驅動電路發出報警聲。

　　NIS-09C煙霧離子室。它是日本Nemoto公司專為檢測煙霧設計的新型傳感器。離子源是镅241,其放射強度低至018Ci(即018微居里)，不會對人體造成傷害，也不會污染環境，離子源裝在離子室的頂部。

　　煙霧傳感電路設計如圖7所示。

?

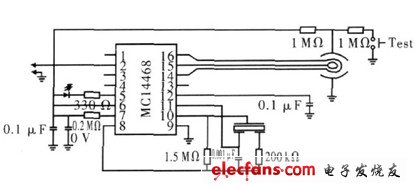

　　圖7　煙霧傳感電路設計

　　如果檢測到煙霧，時鐘周期T0就變成40ms,同時啟動報警驅動電路，使之打開160ms,再關斷80ms。在關斷期間若沒有檢測到煙霧，就禁止BZ發出報警聲。一旦檢測到煙霧，LED就以1Hz的頻率閃爍發光，表示煙霧報警，1腳由低電平變?yōu)楦唠娖健?/p>

　　5、系統調試

　　串口助手接收區的“8180”是用補碼表示的溫度值，實際是24℃?！癇C”表示相對濕度值60%,“BC”后的“81”表示煙霧報警，若為“80”則不報警。

　　這是中間截取的數據，實際這些數據要送給控制計算機，借助專用軟件顯示會更直觀。

?

　　圖8串口助手調試界面

　　該系統檢測溫度的精度是1℃，相對濕度的精度是1%。經實際測量得到溫度值誤差最大為1℃。相對濕度的誤差較大，最大為5%,該誤差與濕敏電容器件之間的差異性有很大關系，若要得到誤差小的相對濕度，則需要校正程序。

　　6、結語

　　本文設計的監控板能夠得到LED各個燈箱的溫度、相對濕度和煙霧信息，工作穩定且可靠性高，適用于那些對溫度和相對濕度精度要求不是特別高而且對成本敏感的場合。
