光寶(Lite-On)LTW-M670ZVS(3020)0.07W，20mA160

　　琉明斯30140.1W，30mA45

　　由表中可見，Cree公司的LED的熱阻因?yàn)椴捎昧颂蓟枳骰?，要比其他公司的熱阻至少低一倍。大功率LED為了改進散熱通常在基底下面再放一塊可焊接的銅底板以便焊到散熱器上去。這些熱阻實際上都是在這個銅底板上測得的。

　　是不是碳化硅就是LED襯底的最佳選擇呢，不是這樣，任何事物都會有創新和發展的，最近***的鉆石科技開發出了鉆石島外延片(DiamondIslandsWafer，DIW)做為生產超級LED的基材。這種LED的熱阻可以低至<5°C/W。用它制成的超級LED可發出極強的紫外光，其強度不因高溫而降低，反而會更亮。其結構圖如圖4所示。

?

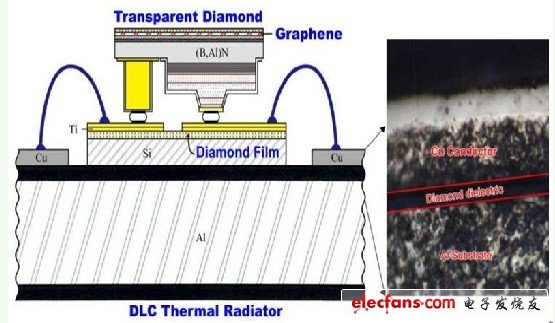

　　圖4.采用類鉆碳(DiamondLikeCarbon，DLC)的鍍膜可以大大改善LED的散熱

?

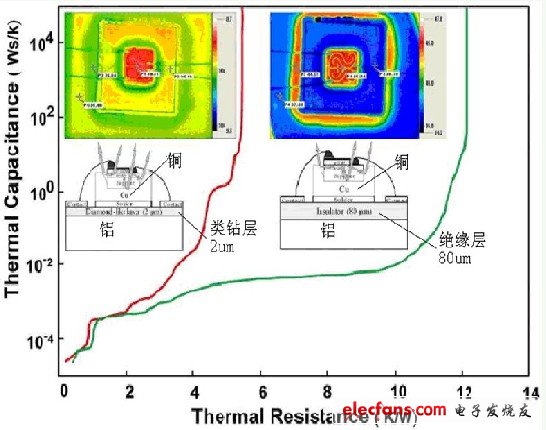

　　圖5.用DLC鍍膜和鋁結合可以比其它結構的LED有更好的散熱特性

　　而且采用紫外線來激發各種熒光粉也可以得到所需要的各種顏色的LED。而且熒光粉不是采用和環氧樹脂或硅膠混合的方法而是直接涂于芯片表面還可以避免由于環氧樹脂和硅膠的老化而產生的光衰。

　　這將會使整個LED產生革命性變化。而且擺脫了日美等國的專利束縛。

　　三.集成LED的散熱

　　現在有不少?gòu)S商把很多LED晶粒集成在一起以得到大功率的LED。這種LED的功率可以達到5W以上，大多以10W，25W，和50W的功率等級出現。為了把多個LED晶粒(以共晶(Eutectic)或覆晶(Flip-Chip)封裝)連接在一起，因?yàn)檫@些晶粒極為精細，所以需要采用精確的印制電路進行連接。為了得到更好的散熱特性，通常采用陶瓷基板。這種陶瓷基板是由氧化鋁和氮化鋁構成。各種材料的導熱系數如下表所示。

　　材料導熱系數 W/mK

　　FR4 (普通印制板的玻璃纖維)0.2

　　氧化鋁17-27

　　氮化鋁170-230

　　金315

　　銀425

　　銅398

　　不論氮化鋁還是氧化鋁，它們都是一種絕緣的陶瓷材料，所以可以把印制電路做在上面。但是氮化鋁具有高10倍的導熱系數，所以現在更常用氮化鋁。過去采用厚膜電路，但是其表面不平，電路邊緣毛糙，而且需要800°C以上的燒結溫度。現在大多采用薄膜電路，因?yàn)樗恍枰?00度以下的工藝，表面平整度可以<0.3um，不會有氧化物生成，附著性好，電路精細，誤差低于+/-1%。它實際上是采用照相刻蝕的方法來制作，采用氧化鋁為基底的薄膜電路制備的具體過程如下：

?

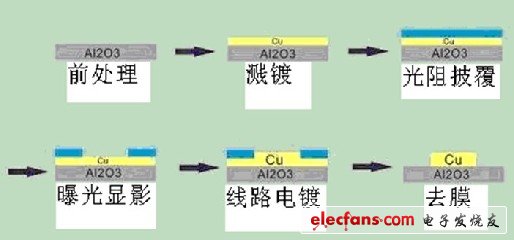

　　圖6.薄膜電路的制備過程

　　采用氮化鋁的制作方法相同。

　　第二部分LED燈具的散熱

　　前面講的是LED芯片的散熱，然而任何LED都會制成燈具，所以LED芯片所產生的熱量最后總是通過燈具的外殼散到空氣中去。如果散熱不好，因?yàn)長ED芯片的熱容量很小，一點點熱量的積累就會使得芯片的結溫迅速提高，如果長時期工作在高結溫的狀態，它的壽命就會很快縮短。然而這些熱量要能夠真正引導出芯片到達外部空氣，要經過很多途徑。具體來說，LED芯片所產生的熱，從它的金屬散熱塊出來，先經過焊料到鋁基板的PCB，再通過導熱膠才到鋁散熱器。所以LED燈具的散熱實際上包括導熱和散熱兩個部分?，F(xiàn)在先來看一下每一個環節的導熱性能。

　　四.各種電路基板的導熱

　　在把LED連接到散熱器之前，首先要把它們焊接到電路中去，因?yàn)槭紫纫堰@些LED連接成幾串幾并，同時還要把他們和恒流源在電路上連接起來。最簡單的辦法是把它們直接焊接到普通印制板上去。對于一些很小功率的LED，例如LED指示燈的確是可以這樣做的。但是對于大多數高亮度和高功率LED來說，普通玻璃纖維印制板的導熱性能就顯得太差了，而必須改成用銅基板或鋁基板甚至陶瓷覆銅板。各種基板的性能如下：

　　基板類型特點

　　普通印制電路板技術成熟，具有Layout上的優勢，散熱性能差、尺寸大，只適合于低功率產品

　　柔性印制電路重量輕，可彎性，厚度薄， 熱傳導率約為：2~3W/mK

　　高導熱系數鋁基板印制板基底為鋁板，熱傳導率約為1~2.2W/mK

　　陶瓷覆銅板DCB熱傳導率高，約200~800W/mK，制作困難，不易量產
