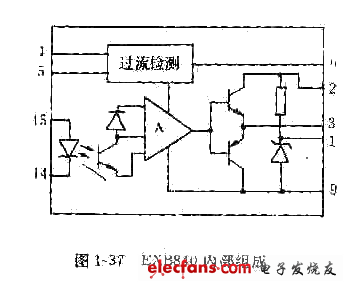

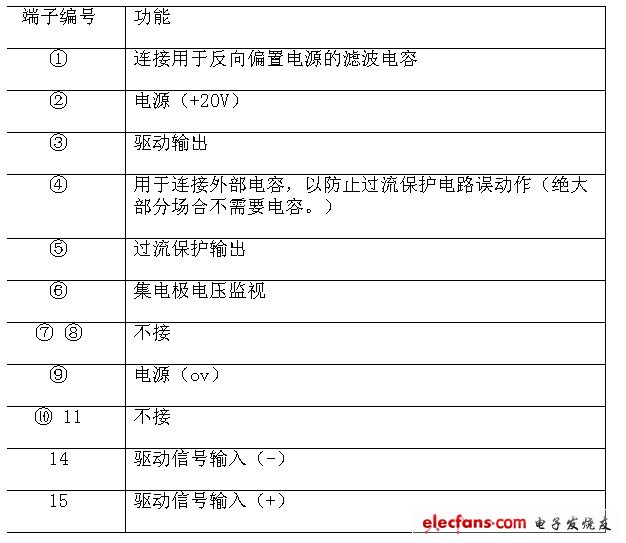

EXB840是為驅動150A,600V一下的IGBT而設計的混合集成電路，其簡化電路如圖所示。該集成電路內部功能齊全，用+20V電源供電，能產生+15V開柵電壓和-5V關柵電壓。EXB840內裝光耦合電路，具有過流檢測及切斷電路的功能。
IGBT的保護措施，主要包括過壓保護和過流保護兩類。
使用中，對于IGBT因關斷而產生的開關浪涌電壓，可以采用適當?shù)木彌_回來抑制它，使器件免于損壞。下面，主要討論因短路而產生的過電流及其保護措施。
流過IGBT的電流過大時，會產生不可控的制住現象，所以在實際應用中，應限制IGBT的集電極電流，使其不超過額定值。
一旦主回路發生短路故障時，IGBT將由飽和導通區進入放大區。雖然此時集電極電流并未大幅度增加，但集電極電壓升高，IGBT的功耗很大，短路電流的可持續時間t由集電極功耗決定。這段時間的長短，與集電極電源電壓UCC,UGE及結溫密切相關?！ ?/p>
?
?
