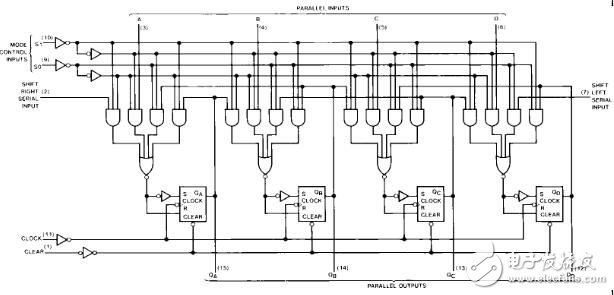

74ls194邏輯圖

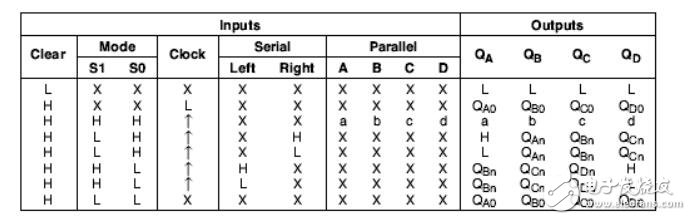

74ls194功能表：
H－高電平 L－低電平 X－任意電平 ↑－低到高電平跳變
a-d－A-D 端的穩態輸入電平
QA0-QD0－規定的穩態條件建立前QA－AD的電平
QAn-QDn－時鐘最近的↑前QA－AD的電平
74ls194邏輯圖 - 74ls194引腳圖及功能_74ls194功能表_74ls194應用電路
2017年12月22日 08:57 網絡整理 作者： 用戶評論（0）
關鍵字：74ls194(9572)
注：X表示任意值

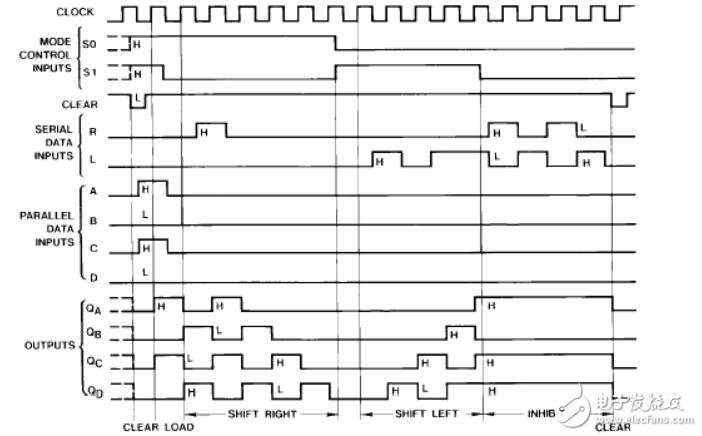

74ls194時序圖
- 第 1 頁：74ls194引腳圖及功能_74ls194功能表_74ls194應用電路
- 第 2 頁：74ls194邏輯圖
- 第 3 頁：74ls194推薦工作條
