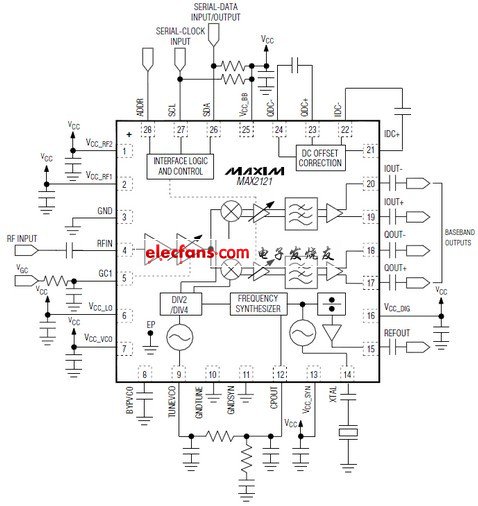

　　MAX2121低成本，直接變頻調諧器IC是專為衛星機頂盒和VSAT應用。該裝置直接轉換到基帶的LNB的衛星信號，使用寬帶I / Q下變頻器 。工作頻率范圍從925MHz至2175MHz。 設備包括LNA和RF可變?cè)鲆娣糯笃?/u>，I和Q下變頻混頻器，基帶低通濾波器和數字控制的基帶可變?cè)鲆娣糯笃??？傊?，射頻和基帶可變?cè)鲆娣糯笃鞯脑鲆婵刂品秶峁┏^(guò) 80分貝設備包括了單片VCO，以及一個完整的分?jǐn)?shù)N頻率合成器。此外，一個芯片上的晶體振蕩器提供了一個用于驅動額外的調諧器和解調器的緩沖輸出。合成器的編程和設備配置完成一個2線串行接口。該IC具有一個VCO自動選擇(VAS)功能，可自動選擇適當?shù)腣CO。多調諧器應用，該設備可以配置為兩個2線接口地址之一。一個低功耗待機模式，屆時信號路徑被關閉，而離開的參考振蕩器，數字接口，以及緩沖電路的積極，提供了一個方法，以減少單一和多調諧器 應用的功率。甚小孔徑終端設備是最先進的寬帶/ DBS調諧器可用。低噪聲系數，消除了外部LNA的需要。一個無源元件的小型數量，需要形成一個完整的寬帶衛星調諧器DVB - S2的RF前端解決方案 。調諧器是在為一個非常小的，的5mm x 5毫米，28引腳薄型QFN封裝 。
