MAX31180是一個集成的鎖相環（PLL）來產生從16MHz至134MHz的擴頻時鐘輸出低抖動，基于晶體的時鐘發生器。該器件的引腳可編程選擇時鐘乘法器速率以及抖動幅度。MAX31180具有的擴頻禁用模式和掉電模式，以節省電力。
關鍵特性
擴頻時鐘產生從16MHz至134MHz
可選的時鐘倍頻器價格的1倍，2倍，4倍
中心擴頻抖動
可選的擴頻調制率±0.5％，±1.0％，±1.5％
擴頻禁用模式
低周期 - 周期抖動
掉電模式與高阻抗輸出
低功耗
3.0V至3.6V單電源供電
-40°C至+125°C溫度操作
小型8引腳μSOP包裝
圖表

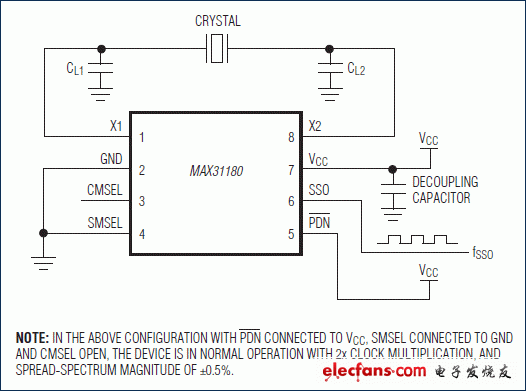

典型工作電路
