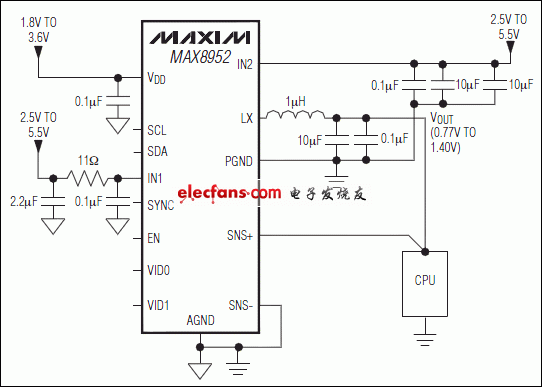

　　MAX8952高效DC-DC降壓開關調節器可提供高達2.5A輸出電流。器件工作于2.5V至5.5V輸入電壓范圍，支持手持產品中的通用電池技術。輸出電壓可通過I2C接口在0.77V至1.40V范圍內設置。全差分遠端檢測保證了負載端精確的直流電壓。在整個負載、電源和溫度范圍內輸出總誤差小于±1.5%。

　　該款IC工作于3.25MHz固定頻率，較高的工作頻率大大減小了外部元件尺寸。轉換器的開關頻率可以同步至系統主時鐘。當同步至外部時鐘時，IC測量外部時鐘的頻率，確保在開關頻率轉換到外部時鐘頻率之前保持該時鐘穩定。

　　片內DAC允許以10mV步長調節輸出電壓。輸出電壓可以通過I2C接口直接設置，也可以預先加載至片內寄存器，然后使用2個VID邏輯信號選擇適當?shù)募拇嫫鳌Ｆ骷钠渌δ馨山档屠擞侩娏鞯膬?nèi)部軟啟動控制電路、輸出過壓、過流和過熱保護。

　　關鍵特性

　　確保2.5A輸出電流

　　通過I2C接口可編程VOUT (770mV至1.40V，以10mV為步長)

　　1.40V輸出時，初始精度為±0.5%

　　在整個負載、電源和溫度范圍內輸出精度為±1.5% (DCR ≤ 38.5mΩ)

　　電源省電模式提高輕載效率

　　固定3.25MHz PWM開關頻率

　　1.0μH小尺寸電感

　　可以同步到13MHz、19.2MHz或26MHz系統時鐘

　　過壓和過流保護

　　工作在2.5V至5.5V輸入電源

　　熱關斷保護

　　片上FET和同步整流器

　　400kHz I2C接口

　　< 1μA的關斷電流

　　16焊球、2mm x 2mm WLP封裝
