通過AK100Pro連接芯片的單線異步串行接口實現在板燒錄，只需要一根信號線，照樣也可以達到高速通訊的效果，絲毫不遜于標準的異步串行接口，最主要的，采用單線串口還能減少繁瑣接線的煩惱。

在設計當中，總會遇到特殊的編程口線

現在的芯片集成度越來越高，體積越來越小，甚至連集成的板子，也默默地把硬幣給比下去了：

圖一核心板與硬幣對比圖

可是，要在如此少的管腳上集成更多功能，只有裁剪通信口線。在這時候，單線的串行接口就有了用武之地。

新的需求來了，現有調試下載的工具，是否支持新的通訊接口呢？下面就以最近的一個案例做一個剖析：外商客戶需要添加一廠商芯片的燒錄支持，通過了解該芯片的編程資料，發現用于燒錄的通訊引腳只有一根，但采用的是標準異步串行接口的協議。

單線串口的接口原理

所謂單線串口（全稱為“單線異步串行通訊接口”，本文中簡稱為“單線串口”），采用的是跟標準串口（全稱為“標準異步串行通訊接口”，本文中簡稱為“標準串口”）一樣的通訊協議。唯一的區別，不同于標準串口的兩根數據線（Txd和Rxd），單線串口只有一根數據線來同時兼?zhèn)浒l(fā)送和接收功能。因此，單線串口采用半雙工的通訊方式，具體的單線串口接線圖可參考圖二所示。

圖二單線串口芯片接線圖

只需要接入四根線（MOD，/RESET，VCC，GND）就可以完美進行燒錄了。外商設計的這個通訊口（MOD/IO）還可以被用來做工作模式選擇，即在上電復位的同時，檢測MOD管腳的輸入時序波形，從而進入到不同的工作模式，如單線串口編程模式等。進入單線串口編程模式后，MOD管腳的功能轉換為數據通訊。掌握這個規則，AK100Pro接好這四根線后，在KFlashPro上點擊“燒寫”，就可以輕松實現燒錄了。

剖析單線串口的編程效果

擔心燒錄的速度？我們用數據來說明，是快還是慢。該芯片支持最高的通訊速率為500000bps，我們就采用這個波特率進行通訊。圖三是邏輯分析儀(LA2532)抓取燒錄通信時的時序數據：

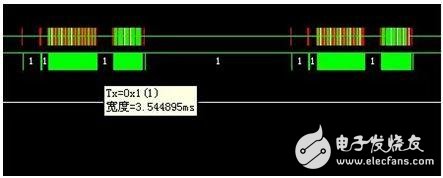

圖三 邏輯分析儀（LA2532）捕捉到的數據

先說說數據代表的意思，該段波形截取于“燒寫+校驗”的過程。對于兩串比較長的數據，較短的是燒錄的數據，發送完這段數據后，接著發送查詢狀態指令等待芯片燒錄完畢并響應，然后下發讀取指令，較長的是讀取上來進行校驗的數據。

從圖中看到，從讀取數據到下一包下發的燒錄數據間隔只有3.5ms，扣除預留官方2ms響應時間，AK100Pro對數據包解析、校驗和功能轉換等操作，花費時間2ms不到。
