智能穿戴設備的藍牙模塊、汽車電子鑰匙、胎壓監測系統、電子煙……這些目前大熱的行業及產品在我們的日常生活中扮演中重要的角色，我們來看一看程序是通過哪些方式“搬運”到芯片內的。

　　將程序“搬運”到芯片內部存儲空間的過程叫燒錄，燒錄方式一般分為離線燒錄和在線燒錄，不同的燒錄方式會影響工廠的生產流程、工裝及夾具的設計等等。

　　1、 投資成本

　　離線燒錄：通過各種適配器兼容不同封裝的芯片，芯片與適配器搭配使用才能實現程序的燒錄。適配器本身是一種精密夾具，不同芯片、不同封裝需要選用不同的適配座?，F(xiàn)在運用廣泛的Emmc等芯片的封裝朝著B(niǎo)GA、QFN等小型、平面化方向發展，而這類封裝的適配器價格都不低。

圖 1 適配座示例

　　離線燒錄都是需要精密夾具來配合，如果生產測試的時候發現出錯了，進行生產回溯重新修正，就需要把芯片拆卸下來的，重新按照既定的流程來走一遍，耗費的人力物力較大，成本較高。在正常的生產當中，還有很多額外因素，比如PCBA由于不能耐高溫，在拆卸芯片的過程中很容易變形，無形中增加報廢的風險。

圖 2 ISP下載線

　　在線燒錄本身就是通過連線來進行程序燒錄的，如果生產測試的時候發現出錯了，立即可以對出錯的PCBA進行回溯，重新再來一次即可，節省大量人力物力，成本低廉，效率高。

　　2、 生產流程

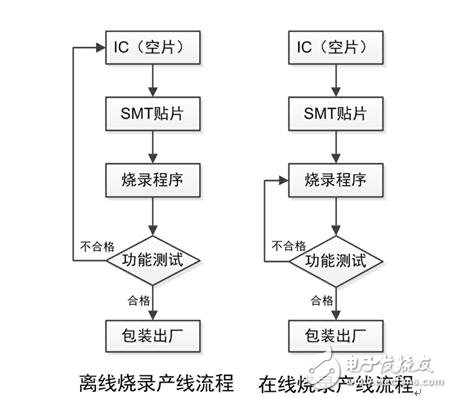

　　在生產流程上，離線燒錄和在線燒錄會帶來比較明顯的區別，如圖所示。

　　更重要的是，現在生產線也在向自動化發展，越來越多的制造商將ICT、FCT等功能測試機加在生產線上，使用自動夾具配合在線燒錄的生產方式可以在燒錄階段省去人工操作，貼板后直接進行燒錄，然后將PCBA送到測試機測試，整個生產過程全自動化，能極大地提高生產效率。
