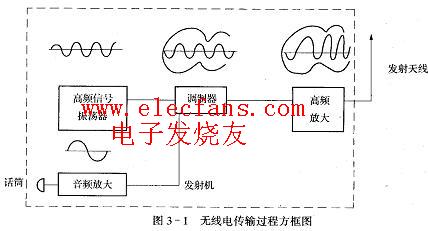

無線電廣播傳輸過程　廣播電臺播出節目是首先把聲音通過話筒轉換成音頻電信號，經放大后被高頻信號（載波）調制，這時高頻載波信號的某一參量隨著音頻信號作相應的變化，使我們要傳送的音頻信號包含在高頻載波信號之內，高頻信號再經放大，然后高頻電流流過天線時，形成無線電波向外發射，無線電波傳播速度為3×108m/s，這種無線電波被收音機天線接收，然后經過放大、解調，還原為音頻電信號，送入喇叭音圈中，引起紙盆相應的振動，就可以還原聲音，即是聲電轉換傳送——電聲轉換的過程。

　　 中波的頻率（高頻載波頻率）規定為525—1605kHz（千周）。
　　短波的頻率范圍為3500—18000kHz。

超外差收音機原理

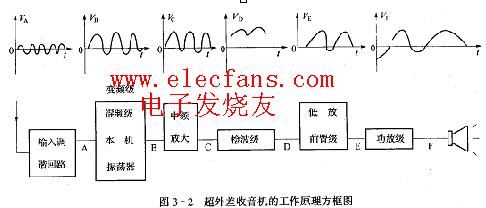

　　圖3-2為調幅超外差收音機的工作原理方框圖，天線接收到的高頻信號通過輸入電路與收音機的本機振蕩頻率（其頻率較外來高頻信號高一個固定中頻，我國中頻標準規定為465KHZ）一起送入變頻管內混合——變頻，在變頻級的負載回路（選頻）產生一個新頻率即通過差頻產生的中頻（實習圖3-2中B處），中頻只改變了載波的頻率，原來的音頻包絡線并沒有改變，中頻信號可以更好地得到放大，中頻信號經檢波并濾除高頻信號（實習圖3-2中D處）。再經低放，功率放大后，推動揚聲器發出聲音。

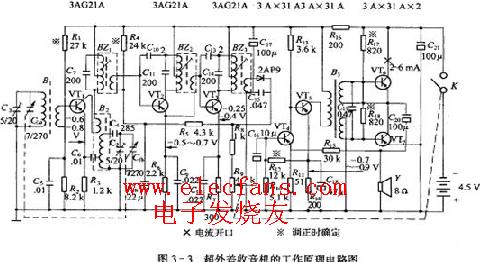

　　本機工作原理簡述。電路圖見實習圖3-3所示C1、B1組成天線輸入回路。VT1、B2、B1、C組成變頻級。VT1為變頻管。初級線圈與C構成變頻級負載。C1、B2組成本機振蕩電路，C6為振蕩耦合電路，VT2、VT3組成中頻放大電路，2AP9為檢波電路，R9為音量電位器（帶電源開關），C16為高頻耦合電容。
　　VT4、VT5為前置低頻放大級、VT6、VT7組成乙類推挽功率放大器。R16、C21、C17為電源波波電路。R1、R2、R3、R4、R5、R6、R7、R12、R10、R11、R13、R17、R18為各級的直流偏置電阻。

超外差收音機

　　超外差收音機的安裝：

　?、僬麢C電路分析，熟悉元件在印刷板上安裝位置。

　?、?a target="_blank">元器件焊接、安裝（安裝時應檢查元器件的好壞）。

　?、蹤z查電路，將安裝好的收音機和電路原理圖對照檢查下列內容。

　　a．檢查各級晶體管的型號，安裝位置和管腳是否正確。

　　b．檢查各級中周的安裝順序，初次級的引出線是否正確。

　　c．檢查電解電容的引線正、負接法是否正確。

　　d．分段繞制的磁性天線線圈的初次級安裝位置是否正確。

　　e．用指針式萬用表R×100檔測量整機電阻，用紅表筆接電源負極線，黑表筆接電源正極引線，測得整機電阻值應大于500歐。

　　以上檢查無誤后，方能接通4.5伏電源。

　　超外差式收音機的調試。新裝的收音機。必須通過調整才能滿足性能指標的要求，其調整內容有：調整各級晶體管的工作點，調整中頻頻率，調整覆蓋（即對刻度）統調（調整頻率跟蹤即靈敏度）。

　下面對調整內容及方法分別加以敘述：

　　①調整靜態工作點：各晶體管的作用不同，所處的工作點不一樣，各級靜態工作點的調整是通過無信號時（本機振蕩停振）無外加信號時各晶體管發射極電阻上的電壓的大小分別來衡量的。分級調整R1、R4、R12、R17、R18使VT1級電壓為-0.5～0.7V。VT2級R6上電壓-0.5～0.7V。VT3級R7上電壓為-0.25～0.4V，VT5級R14上電壓為-0.7～0.9V，VT6、VT7級是共集電級電流為2～6mA。

　　②調整中頻：目的是使三個中周變壓器（中頻調諧回路）的諧振頻率調整為固定的中頻頻率465KHZ，由于所用中周是新的，一般廠家已調整到465KHZ，所以調試時，接收某一個電臺，用無感起子調節中周磁芯，調整順序是由后級往前級即先調Bz3再調Bz2至喇叭聲音最響為止。

　　③調頻率覆蓋（調收音機的頻率范圍535—1605kHz）：調整時裝上一個刻度盤，使雙連可變電容全部旋進和旋出指針分別在刻度盤530—1630千周的線上，旋動雙連可變電容器使指針對準640千周刻度（中央人民廣播電臺）用無感起子旋動振蕩線圈的磁芯收聽640千周電臺廣播，聲音適中旋動雙連可變器電容使指針對準1500千周刻度附近。調整振蕩回路微調電容C3接聽1500千周附近電臺廣播，如此高端、低端反復調整幾次。

　?、芙y(tǒng)調（調整頻率跟蹤）目的使本機振蕩頻率在接收頻率范圍（中波段535～1650kHz）和遠比外來信號頻率高465KHz即本機振蕩頻率范圍為1000kHz～2070kHz。因此，采用電容相同的C1、C2雙連可變電容器進行同步調節，通常在所選頻范圍內的高、中、低三點進行跟蹤，即三點統調，為了實現良好三跟蹤在本機振蕩回路串聯一個墊整電容C及并聯一個微調補償電容C，在輸入回路并聯一個補償微調電容C，具體調整，然后調輸入回路補償電容Cz使音量最響。
中端調整在1000KHZ附近收聽廣播，使聲音最響此時調整雙連電容器動片中的花片上的C片，撥動片距。若撥動花片時，輸入減小，則中端不失諧，將花片撥回原處，若輸入增大，還需在撥動對邊花邊進行補償，也可改變墊整電容的容量。
