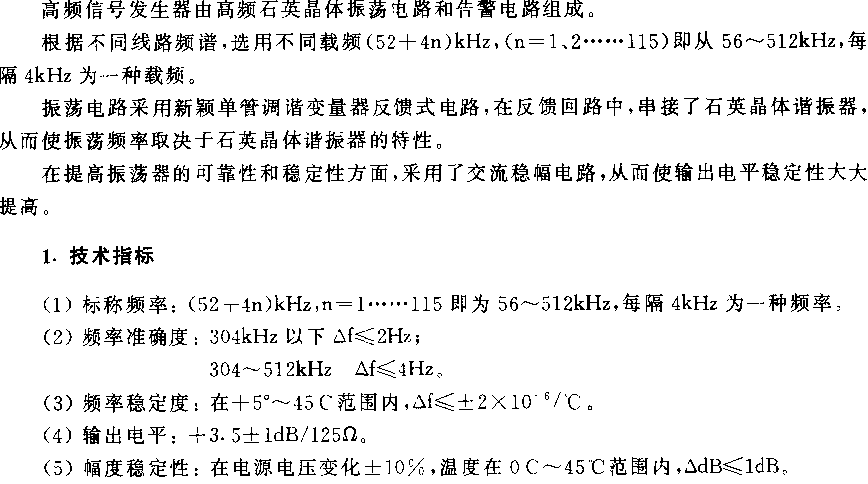

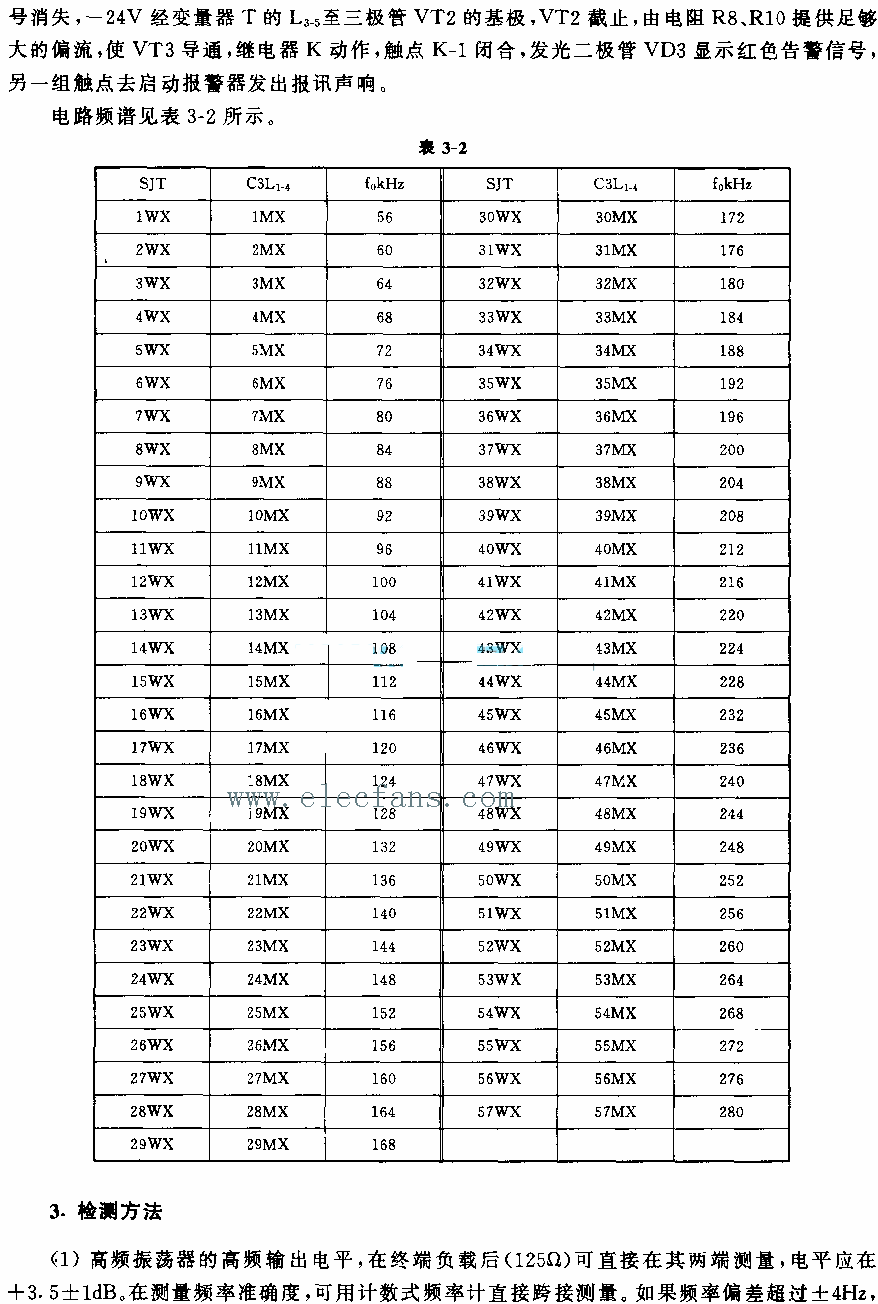

高頻信號發生器由高頻石英晶體振蕩電路和告警電路組成。

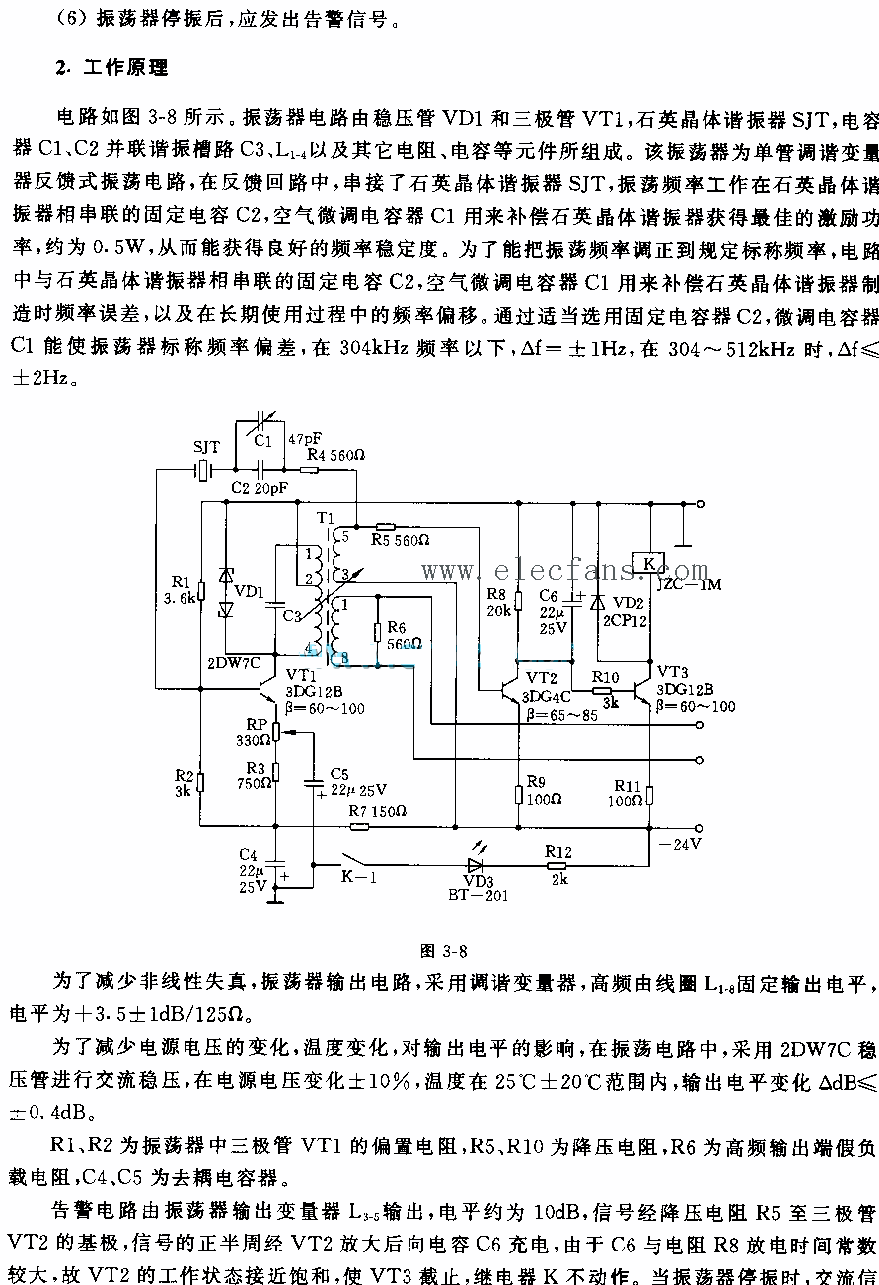

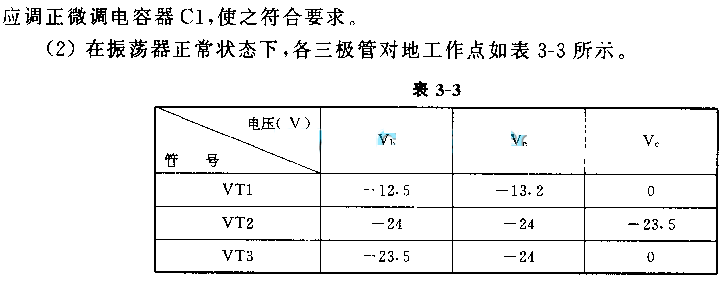

振蕩電路采用新穎單管變量器反饋式電路，在反饋回路中，串接了石英晶體諧振器。從而使振蕩頻率取決于石英晶體振器的特性。

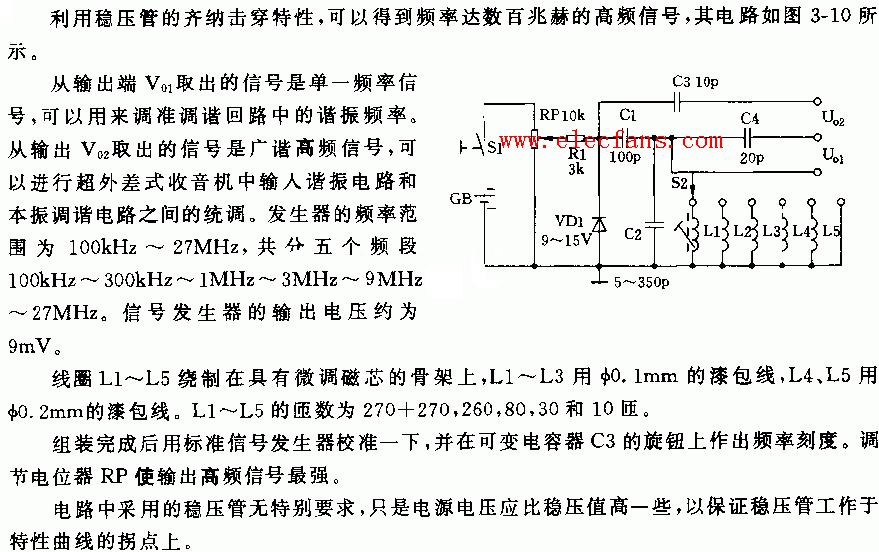

能產生100KHZ--27MHZ的信號發生器電路
高頻信號發生器電路圖整理
