小功率寬頻帶電視發射電路圖

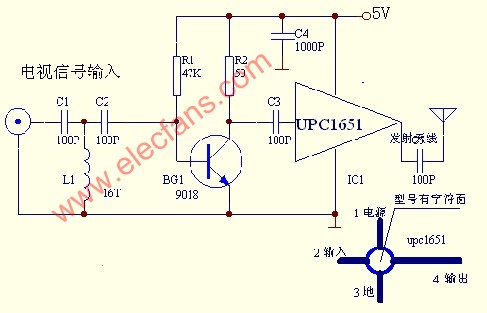

??????◆小功率寬頻帶電視發射電路的工作原理是射頻信號經75歐姆射頻電纜送至有C1、 L1、C2 構成的高通濾波器，將低于45MHZ的頻率濾除，然后在經三極管9018等組成的前置放大 器放大后由電容C3送至upc1651進行功率放大，其輸出信號經60cm左右的鞭狀天線發射 出去。7805等構成穩壓與電源指示為upc1615提供5V的供電。?

?????? ◆調試這個轉發器電路也可以放在一個小鐵盒內,還可以放在一只廢 的VHF高頻頭中.只要去掉其中的機械和電子元件即成為一個帶屏蔽的盒子.由于轉發器電路簡單, 元件很少,可將元件直接焊在電路板上,并確保連線正確,焊接無誤!整機工作電流在25MA左右. 9018的工作電流在5MA左右,可通過R1來調節.錄像機,VCD等家電的射頻輸出電纜應選75歐姆的 同軸電纜線,長度盡量短,采用全屏蔽[包括接頭部位],這樣可以減少RF天線的干擾.只要元件質量 保證,發射器便可正常工作.?

?????? ◆選材制作 upc1651為高增益高頻放大集成電路,9018為低噪聲超高頻三極管,C1,L1,C2構成截止 頻率為47MHZ的高通濾波器.電容均選擇高頻瓷介電容器.電阻用普通碳膜電阻.IC2等元件 提供5V供電和電源指示.L1的制作是在直徑3mm的圓柱上,用0.2mm的漆包線密繞16圈脫胎而成. 天線用60cm鞭狀天線.因本機工作在超高頻段,在設計印制板與制作時,元件的配置和引線的 長度都要符合高頻設計的要求，盡使焊接線超短化，以緊貼電路板為準，無限電子制作網在設計此款電路時都采用小型化元件，可以裝在本站提供的47x33x16mm的塑盒內。電源則用9V直流穩壓電源，放置在房間或客廳都不占多大空間，家中有多臺電視又無法互通信號線的朋友可以參考制作.
