電力線載波對講機既不同于有線對講機(通過導線將音頻信號直接傳給對方)，也不同于無線對講機(將音頻信號調制到高頻載波上.以無線電波的形式發射到空中傳給對方)，它是利用載波通信原理，通過低壓電力線(廣播線、閉路電視信號線等亦可)傳輸載波通信信號。有線載波通信不需要專門架設通信線路，不會影響原線路的正常工作，比有線通信方便省事，比無線通信設備簡單.裝調容易，而且輸出功率利用率高。

　　本文介紹的載波對講機系統共設八個對講機(根據需要還可以擴展)，不需要轉接便可任意呼叫對方。采用全雙工通信模式(即雙收雙發)，克服了一般電力載波對講機，大多采用半雙工(甲發乙收或乙發甲收)通信，不能同時聽、講的不足。同時采用音樂呼叫，只需將對講機的電源插頭插在220v市電插座.使用起來與普通電話機一樣方便。電路采用最優化設計，增加了發射功率，減小了體積、降低了制作成本，通話距離達4-5km，非常適合近距離、小范圍通話聯絡.適合業務制作。

1.工作原理

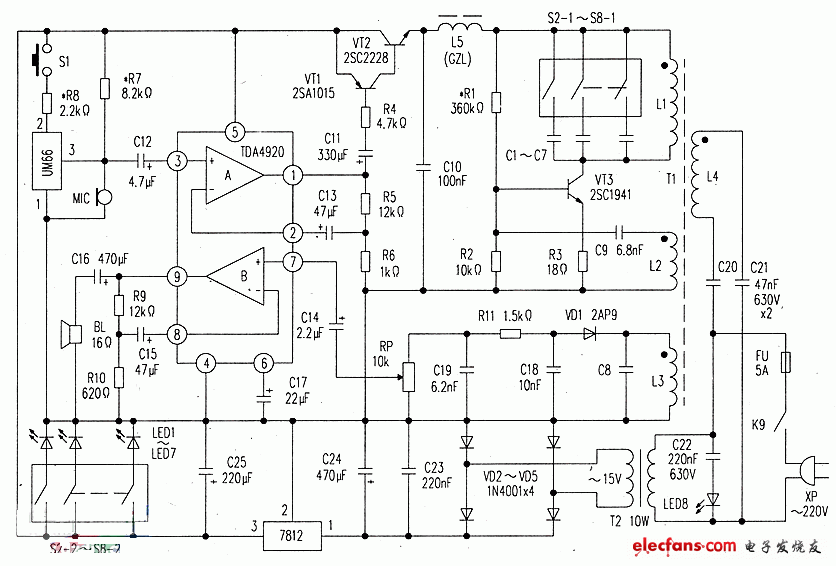

　　每個對講機原理電路均如附圖所示.由電源、調制發送及接收解調三部分組成。220v交流市電經電源變壓器T2降壓、VD2-VD5橋式整流，由穩壓集成電路7812穩定為12v為電路供電。C23～C25為電源濾波、消噪電容，LED8為電源指示發光二極管。

　　調制發送電路由話筒MIC、音樂呼叫電路、音頻放大器及載濾振蕩電路等組成。VT1、VT2為調制管，S1是呼叫按鈕.UM66為音樂集成電路(俗稱音樂三極管).降壓電阻R8可使其②腳獲得1.5～3.5V合適的工作電壓。R7是話筒MIC的偏置電阻，語言信號由MIC轉換成電信號后(或按S1產生的音樂呼叫信號)，經耦合電容C12由③腳送入TDA4920的A放大器.R5、R6、C13為負反饋元件，放大后的音頻信號由①腳輸出，經C11、R4送至調制管VT1、VT2對高頻載波振蕩信號進行幅度調制。VT3、C1~C7、T1的L1、L2等組成載波振蕩器，振蕩頻率范圍為100～320kHz，被調制的載波信號經C1～C7和L1構成的并聯諧振電路選頻，由L4、C20、C21送到220v電力線進行遠距離傳送。組成通信網絡的八臺對講機各有七個不同的發信頻率及一個固定的接收頻率，接收頻率由C8、L3并聯諧振頻率決定，呼叫發送頻率由S1-1～S8-1選擇，并由其同步聯動開關S2-2～S8-2使發光管LED1~LED7點亮.顯示被呼叫的通話機號。

　　接收解調電路由接收檢波及音頻功率放大電路組成。對方音樂呼叫或送話信號經電力線和T1的L4耦合至L3.經C8、L3選出本機接收頻率信號，由VD1、C18、C19、R11組成的檢波電路解調出音頻信號，經音量電位器RP、C14送入TDA4920中的B放大器進行功率放大，推動揚聲器BL發聲。R9、R10、C15為反饋元件。C16為輸出耦合電容，C17為TDA4920的電源濾波電容。

　　2.元件選擇

　　VT1選用2SA1015等小功率晶體管，要求PCM≥300mw、β=40～60。VT2選用2SC2228晶體管，RCM≥500mW，β=80～120。VT3是制作關鍵，為增加通信距離，要求Pcm≥750mW，β≥150，如2SC1941、3DA87B、3DG27B等。功率放大器A、B選用雙音頻放大器TDA4920.其工作電壓為3.5～13.5V.額定輸出功率Po=3W×2。S2～S8選用雙聯互鎖開關，BL使用16Ω或32Ω揚聲器，功率大于4w。MIC選用普通駐極體話筒，型號如CRZ2-9、-15、-16等均可。為簡化電路，LED1～LED7選用內含限流電阻的國產電壓型發光二極管BTV344052.其工作電壓為12V.發光強度大于2mcd。高頻扼流圈L5可選用10～22μH的成品電感。振蕩變壓器T1需要自制，選用MX-400中波磁芯，Y10mm×50mm(圓)或B4mm×12mm×50mm(扁)均可，L1~L4用ΦO.2mm高強度漆包線繞制：L1和L3各繞20匝，L2繞12匝.L4繞55匝。呼叫音樂集成電路UM66.也可改用自己喜好進行選擇。其他元件如附圖標注，C1～C8見附表。

　　3.調試方法

　　調試方法比較簡單，主要是調振蕩管VT3的工作點，即調R1使其集電極電流為70mA左右.若不能起振，可將L2兩端對調一下。然后用微調電容并在C1～C7及C8兩端，反復調整，使本機收到信號最清晰、通信距離最遠、幾部機器之間組網通話互不干擾。由于元件誤差及T1繞制不規范.只要不影響正常通話輕微串音是允許的。
