實現點動和長動的控制線路

實現點動和長動的控制線路

當有的生產機械需要正常的連續運行即長動外，進行調整工作時還需要進行點動控制，這就要求控制線路既能實現長動還能實現點動，圖3.4列出了幾種典型控制線路。

????????
（ a ）?????????????????????????????? ( b )
?????????????????????

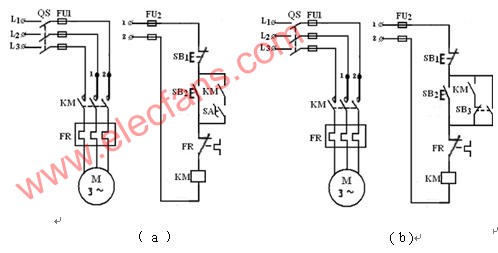

圖3.4 實現點動和長動的控制線路?

圖3.4中，（a）圖是用手動開關斷開或接通自鎖回路，當需要點動控制時，將開關SA斷開，切斷自鎖回路，SB2可實現對電動機的點動控制。當需要長動控制時，將開關SA閉合，接通自鎖回路，SB2可實現對電動機的長動控制。
（b）圖是用復合按鈕SB3的常閉觸點斷開或接通自鎖回路，當需要點動控制時，按下點動按鈕SB3，其常閉觸點先斷開，切斷自鎖回路，其常開觸點實現點動控制。當需要長動控制時，按下長動按鈕SB2，復合按鈕SB3的常閉觸點接通自鎖回路，SB2可實現對電動機的長動控制。
